申请日2012.06.21
公开(公告)日2012.12.12
IPC分类号G01N27/08
摘要
本实用新型涉及一种废水探测器，包括水质监测电路和单片机控制电路，所述水质监测电路的输出信号经单片机控制电路控制发送至ZigBee无线模块电路、驱动电路和显示电路，所述ZigBee无线模块电路的输出信号发送至数据处理中心，本实用新型通过探测金属棒监测水质排放是否达标，并通过ZigBee无线模块电路进行组网，迅速向数据处理中心发出报警信号，从而指导人员前往处理故障，实现在线实时监测水质排放是否达标的目的。
权利要求书

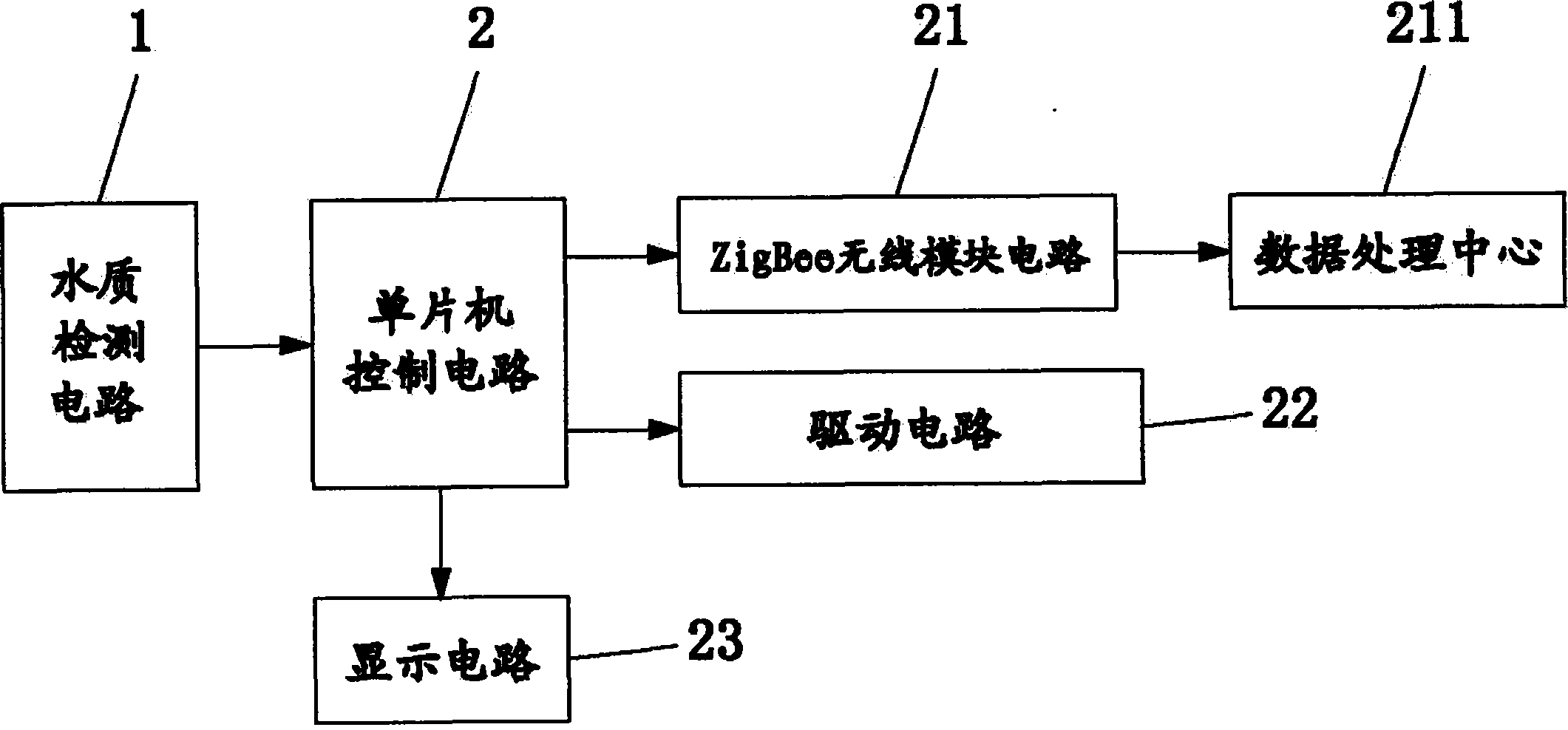

1.一种废水探测器，其特征在于：包括水质监测电路(1)和单片机 控制电路(2)，所述水质监测电路(1)的输出信号经单片机控制电路(2) 控制发送至ZigBee无线模块电路(21)、驱动电路(22)和显示电路(23)， 所述ZigBee无线模块电路(21)的输出信号发送至数据处理中心(211)。
2.根据权利要求1所述的废水探测器，其特征在于：所述水质监测电 路(1)由探测金属棒MQ、MQ1采集水离子信号，所述探测金属棒H、H1的 输出端经可调电位器W连接到场效应管TN，所述场效应管TN的输出信号经 晶体管Q1连接到晶体管Q2，所述晶体管Q1与晶体管Q2的发射极均连接到 探测头MQ1。
3.根据权利要求1或2所述的废水探测器，其特征在于：所述ZigBee 无线模块电路(21)采用ZM2410无线通信模块IC3。
4.根据权利要求1或2所述的废水探测器，其特征在于：所述显示电 路(23)采用LCD液晶显示器IC2。
说明书
一种废水探测器
技术领域
本实用新型涉及一种探测器，特别涉及的是一种废水探测器。
背景技术
随着水资源污染越来越严重，保护水资源成为社会每个人的责任， 但要人们意识的增强和加强对排污水的监测。
实用新型内容
本实用新型的目的在于提供一种在线实时监测水质排放是否达标废 水探测器。
本实用新型解决其技术问题所采用的技术方案是：一种废水探测器， 包括水质监测电路和单片机控制电路，所述水质监测电路的输出信号经 单片机控制电路控制发送至ZigBee无线模块电路、驱动电路和显示电 路，所述ZigBee无线模块电路的输出信号发送至数据处理中心。
优选的，所述水质监测电路由探测金属棒MQ、MQ1采集水离子信号， 所述探测金属棒H、H1的输出端经可调电位器W连接到场效应管TN，所 述场效应管TN的输出信号经晶体管Q1连接到晶体管Q2，所述晶体管Q1 与晶体管Q2的发射极均连接到探测头MQ1。
优选的，所述ZigBee无线模块电路采用ZM2410无线通信模块IC3。
优选的，所述显示电路采用LCD液晶显示器IC2。
通过采用上述的技术方案，本实用新型的有益效果是：本实用新型 通过探测金属棒监测水质排放是否达标，并通过ZigBee无线模块电路进 行组网，迅速向数据处理中心发出报警信号，从而指导人员前往处理故 障，实现在线实时监测水质排放是否达标的目的。
