申请日2012.06.21
公开(公告)日2013.01.16
IPC分类号C02F9/04
摘要
本实用新型公开了一种移动式水处理系统，包括取水装置、与取水装置依次相通的原水絮凝箱、微纳米曝气装置、溶气膜过滤装置和生活用水水箱，生活用水水箱具有生活用水出水口，生活用水水箱还顺序与离子筛净化装置和饮用水水箱相通，饮用水水箱具有饮用水出水口，微纳米曝气装置包括设置在原水絮凝箱内的沉浸式微纳米曝气头及原水絮凝箱外的水泵，水泵与微纳米曝气头管道连接，取水装置包括潜水泵和与潜水泵出水口连接的蛇形输水软管。该移动式水处理系统既可放在车上，亦可放在平地上，还可以空投后在地面组装后使用;既能提供生活用水，又能提供饮用水，因而满足了边远缺水地区和受灾后水污染地区对生活用水及饮用水的应急需求。
权利要求书

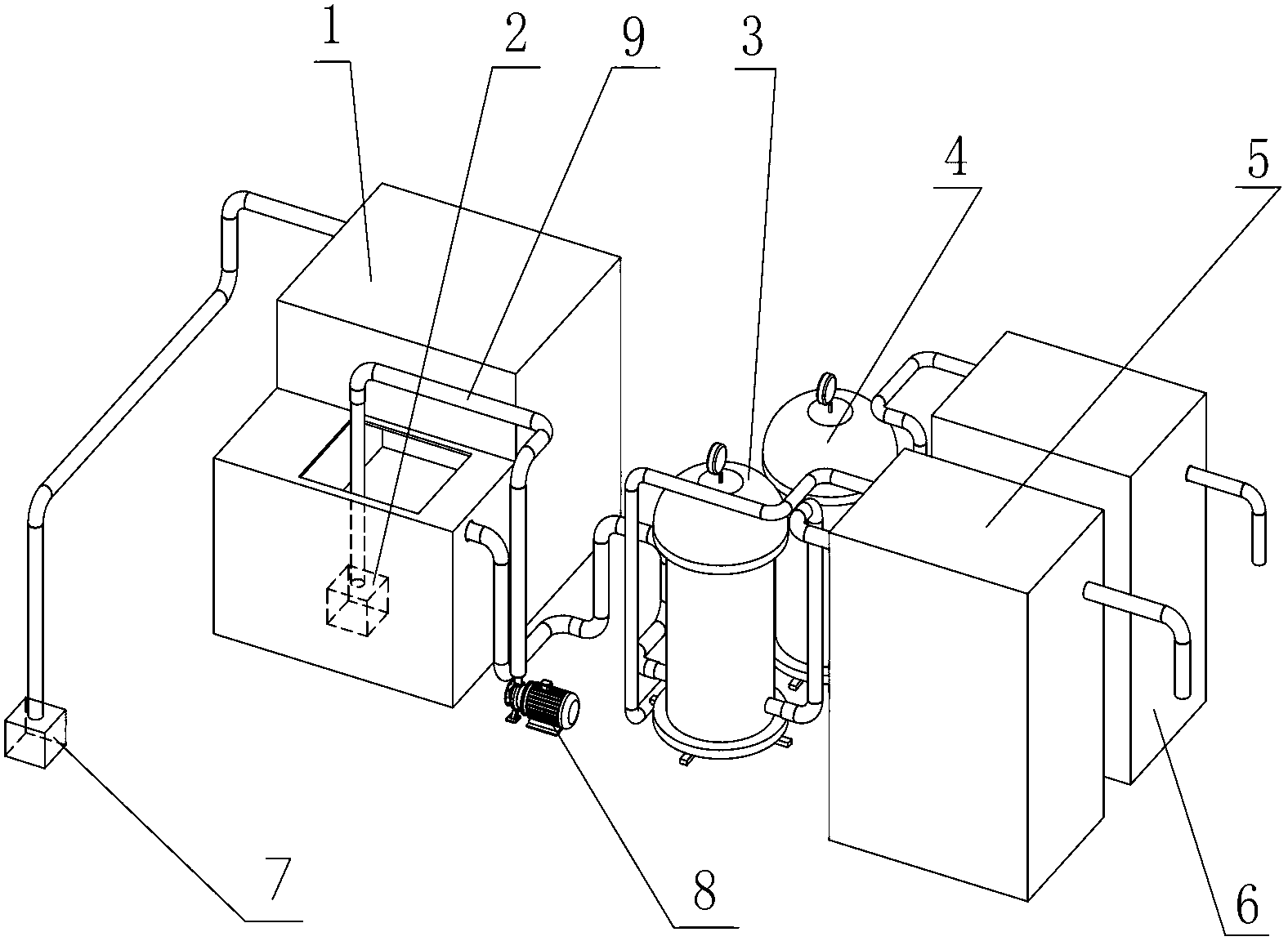

1.一种移动式水处理系统，其特征是：所述的移动式水处理系统包括取水装 置(7)、与取水装置(7)依次相通的原水絮凝箱(1)、微纳米曝气装置(9)、 溶气膜过滤装置(3)和生活用水水箱(5)，所述的生活用水水箱(5)具有生 活用水出水口，所述的生活用水水箱(5)还顺序与离子筛净化装置(4)和饮 用水水箱(6)相通，所述饮用水水箱(6)具有饮用水出水口。
2.根据权利要求1所述的移动式水处理系统，其特征是：所述的微纳米曝气 装置(9)包括设置在原水絮凝箱(1)内的沉浸式微纳米曝气头(2)及原水絮 凝箱(1)外的水泵(8)，水泵(8)与微纳米曝气头(2)管道连接。
3.根据权利要求1所述的移动式水处理系统，其特征是：所述的取水装置(7) 包括潜水泵和与潜水泵出水口连接的蛇形输水软管。
说明书
移动式水处理系统
技术领域
本实用新型涉及水处理技术领域，尤其是一种移动式水处理系统。
背景技术
受温室效应影响，全球气候变化、地质变化、环境变化日益严重，洪涝、 地震等自然灾害不断发生，受灾期间的生活用水、饮用水供给问题较为突出。 现有的车载供水装置大部分采用反渗透方法制水，只能解决饮用水问题，大量 的生活用水无法提供，如将饮用水用作生活用水，成本太高，同时也是一种能 源、资源的浪费。且单纯的反渗透制水方法有其局限性，只能解决轻度污染水 质的净化问题，灾害发生时水环境污染较为严重，水中的重金属及有机物会破 坏反渗透膜，缩短膜的寿命，影响出水率，达不到全面解决应急用水的目的。
目前的车载净水装置中，常规配置为碳滤器、砂滤器、保安过滤器、反渗 透装置。没有对进入反渗透膜前的受重金属、有机物污染的水设置预处理装置。
实用新型内容
本实用新型要解决的技术问题是：克服现有技术中之不足，提供一种移动 式水处理系统。
本实用新型解决其技术问题所采用的技术方案是：一种移动式水处理系统， 包括取水装置、与取水装置依次相通的原水絮凝箱、微纳米曝气装置、溶气膜 过滤装置和生活用水水箱，生活用水水箱具有生活用水出水口，所述的生活用 水水箱还顺序与离子筛净化装置和饮用水水箱相通，所述饮用水水箱具有饮用 水出水口。
微纳米曝气装置包括设置在原水絮凝箱内的沉浸式微纳米曝气头及原水絮 凝箱外的水泵，水泵与微纳米曝气头管道连接。
取水装置包括潜水泵和与潜水泵出水口连接的蛇形输水软管。
本实用新型的有益效果是：本实用新型提供的一种移动式水处理系统既可 放在车上，亦可放在平地上，还可以空投后在地面组装后使用;既能提供生活 用水，又能提供饮用水，因而满足了边远缺水地区和受灾后水污染地区对生活 用水及饮用水的应急需求，同时取消了常规的污水处理用生化池。
