化工车间用废水流量计

发布时间:2018-8-12 15:57:23  中国污水处理工程网

  申请日2012.05.14

  公开(公告)日2012.11.28

  IPC分类号G01F1/28

  摘要

  本实用新型公开了一种化工车间用废水流量计,包括壳体、出水口、流量表和进水口,所述壳体设置有一个空腔;其特征在于:还包括挡板和叶轮;所述流量表内设置有计数器;所述叶轮设置在空腔内,与流量表内设置的计数器连接;所述挡板穿过壳体设置在邻近出水口端。该流量计具有加工简单、方便实用、结构设计合理、精度稳定、耐腐蚀等优点。

  权利要求书

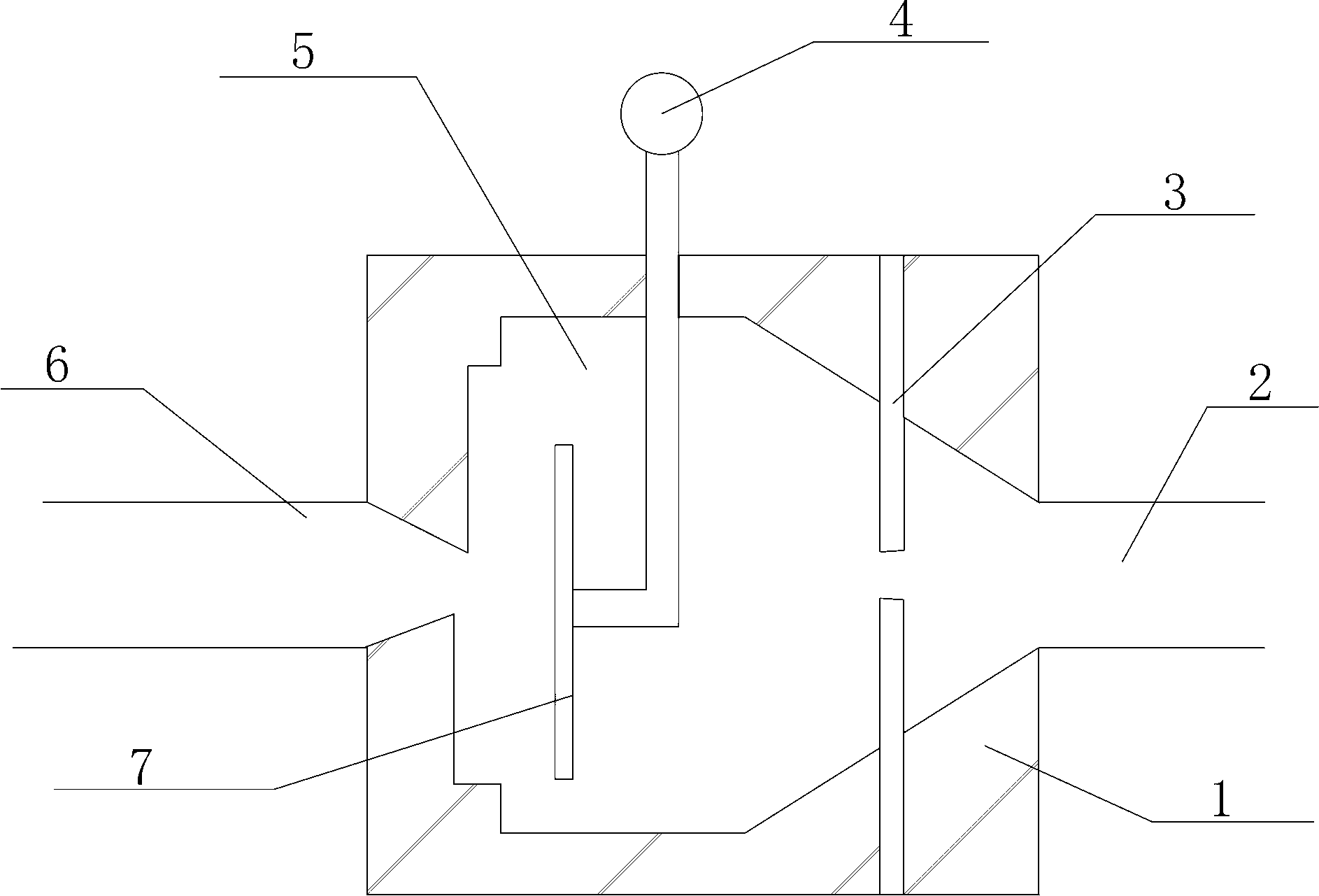

  1.一种化工车间用废水流量计,包括壳体(1)、出水口(2)、流量表(4)和进水口(6),所述壳体(1)设置有一空腔(5);其特征在于:还包括挡板(3)和叶轮(7);所述流量表(4)内设置有计数器;所述叶轮(7)设置在空腔(5)内,并与流量表(4)内设置的计数器连接;所述挡板(3)穿过壳体(1)设置在邻近出水口(2)端;所述壳体(1)、叶轮(7)与流体相接触的表面喷涂有环氧粉末。

  说明书

  一种化工车间用废水流量计

  技术领域

  本实用新型涉及化工领域测量废水仪器,具体涉及一种化工车间用废水流量计。

  背景技术

  流量计是测量水泵流量的测量装置,常将流量计装在水泵出水口上,开启水泵,可准确地测出水泵的流量,以便于商品化供水。已有的流量计种类很多,有电磁阀式流量计、三角量水堰流量计等,这些流量计因结构复杂、成本高、操作麻烦,耐腐蚀性差而不适用于化工领域废水的计量。

  实用新型内容

  针对上述存在的技术问题,本实用新型提供了一种加工简单、方便实用、结构设计合理 、精度稳定、耐腐蚀的化工车间用废水流量计。

  为了达到上述发明目的,本实用新型采用的技术方案是提供一种化工车间用废水流量计,该化工车间用废水流量计包括壳体、出水口、流量表和进水口,所述壳体设置有一空腔;其特征在于:还包括挡板和叶轮;所述流量表内设置有计数器;所述叶轮设置在空腔内,并与流量表内设置的计数器连接;所述挡板穿过壳体设置在邻近出水口端;所述壳体、叶轮与流体相接触的表面喷涂有环氧粉末。

  本实用新型的有益效果是:该化工车间用废水流量计的叶轮每旋转一周经过的废水体积为固定值,计数器记录下叶轮旋转的周数,流量表内部的芯片通过公式Q=NVρ计算出废水的流量并经流量表显示;壳体、叶轮与流体相接触的表面喷涂有环氧粉末,提高了流量计的耐蚀性。
