申请日2012.05.08
公开(公告)日2012.12.12
IPC分类号C02F3/12
摘要
本实用新型涉及一种气提式生物接触氧化法模块化污水处理装置，包括氧化单元外池和氧化单元内池，所述氧化单元内池固定在氧化单元外池内部底端的氧化单元内池支架上，氧化单元内池中央设有垂直的均值布水系统，所述氧化单元内池右侧上端设有出水槽，出水槽右侧面设有向外延伸并穿过氧化单元外池的出水管，氧化单元内池的空腔内填充有微生物载体，微生物载体安置于氧化单元内池底部的微生物载体支架上。本实用新型的有益效果为：内池里装有生物载体和气提式曝气装置，并且还设有进水管、出水管、均值布水系统等，制造和运行成本低，运行可靠，可实现分散污水处理技术的推广应用。
权利要求书

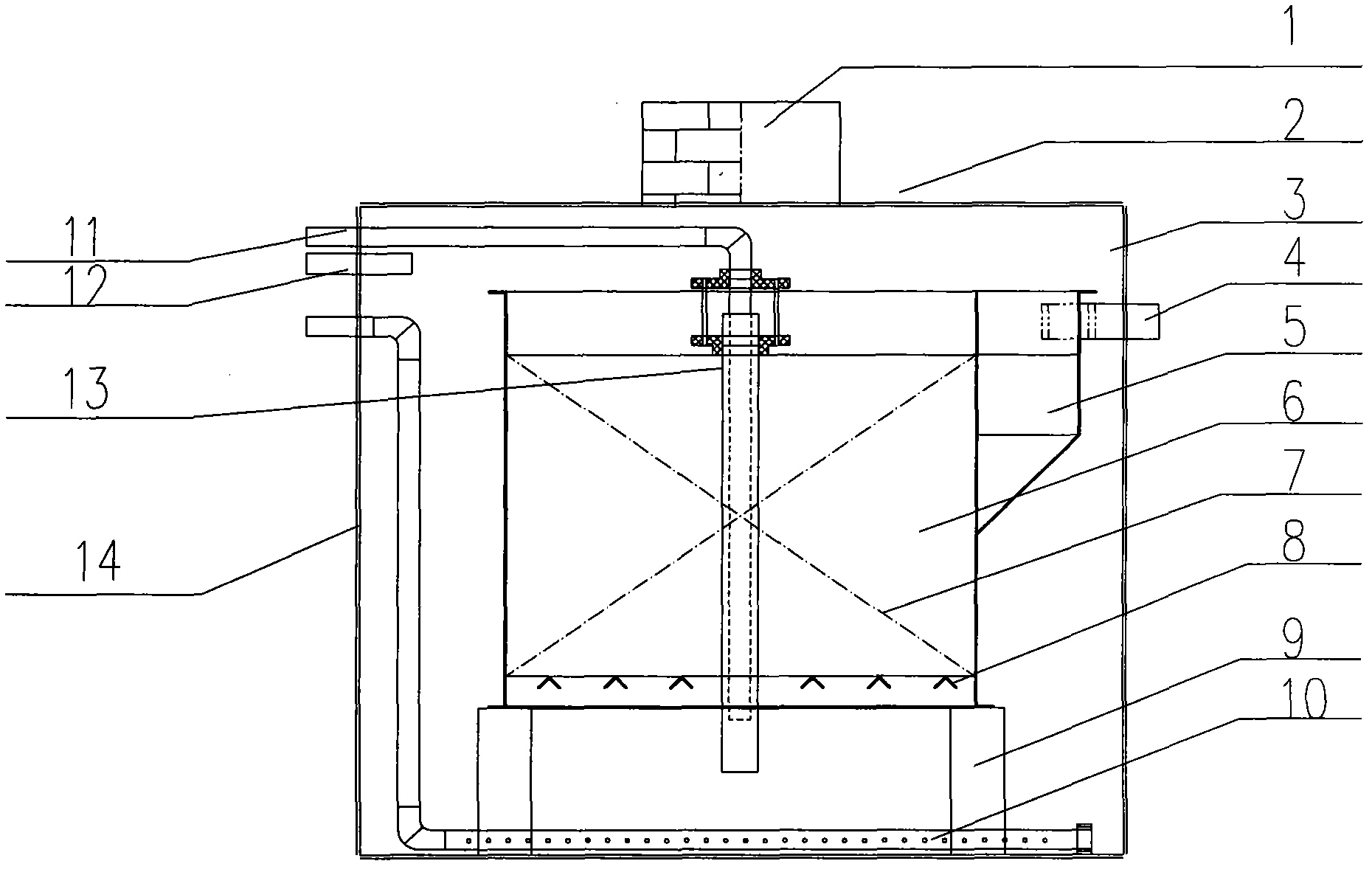

1.一种气提式生物接触氧化法模块化污水处理装置，包括氧化单元外池(3) 和氧化单元内池(6)，所述氧化单元内池(6)固定在氧化单元外池(3)内部 底端的氧化单元内池支架(9)上，其特征在于：氧化单元内池(6)中央设有 垂直的均值布水系统(13)，均值布水系统(13)内部嵌插有气提式供气装置(11)， 气提式供气装置(11)另一端穿过氧化单元外池(3)上端的设备外壳(14); 氧化单元外池(3)底部设有污泥反冲系统(10)，进水管道(12)穿过氧化单 元外池(3)左侧的设备外壳(14)并位于气提式供气装置(11)与污泥反冲系 统(10)之间;氧化单元内池(6)右侧上端设有出水槽(5)，出水槽(5)右 侧面设有向外延伸并穿过氧化单元外池(3)的出水管(4)，氧化单元内池(6) 的空腔内填充有微生物载体(7)。
2.根据权利要求1所述的气提式生物接触氧化法模块化污水处理装置，其 特征在于：污泥反冲系统(10)一端平置于氧化单元外池(3)底部，污泥反冲 系统(10)另一端向上垂直延伸并穿过氧化单元外池(3)左侧的设备外壳(14)。
3.根据权利要求1所述的气提式生物接触氧化法模块化污水处理装置，其 特征在于：氧化单元外池(3)上端口设有氧化单元上盖(2)，氧化单元上盖(2) 上中部设有检查井(1)。
4.根据权利要求1-3任一项所述的气提式生物接触氧化法模块化污水处理 装置，其特征在于：微生物载体(7)安置于氧化单元内池(6)底部的微生物 载体支架(8)上。
说明书
气提式生物接触氧化法模块化污水处理装置
技术领域
本实用新型涉及一种气提式生物接触氧化法模块化污水处理装置。
背景技术
水是经济发展和社会可持续发展的一个重要因素，随着城市规模的不断扩大和人口的增加，水环境污染成了一大难题，城市污水是目前江河湖泊水域污染的重要原因，是制约许多城市可持续发展的主要原因之一。城市污水处理已从原始的自然处理、简单的一级处理发展到利用各种先进技术、深度处理污水，并回用，处理工艺也从传统活性污泥法、氧化沟工艺发展到A/O、A2/O、AB、SBR(包括CCAS工艺)等多种工艺，以达到不同的出水要求。我国城市污水处理相对于国外发达国家、起步较晚，目前城市污水处理率只有6.7%。目前，污水就地处理回用技术方面存在投资大、故障多、有机物去除率低、脱氮难、不适合批量生产及运行费用高的问题。
实用新型内容
本实用新型的目的是提供一种气提式生物接触氧化法模块化污水处理装置，以克服现有污水就地处理回用技术方面存在投资大、故障多等不足。
本实用新型的目的是通过以下技术方案来实现：
一种气提式生物接触氧化法模块化污水处理装置，包括氧化单元外池和氧化单元内池，所述氧化单元内池固定在氧化单元外池内部底端的氧化单元内池支架上，氧化单元内池中央设有垂直的均值布水系统，均值布水系统内部嵌插有气提式供气装置，气提式供气装置的另一端穿过氧化单元外池上端的设备外壳;氧化单元外池底部设有污泥反冲系统，污泥反冲系统一端平置于氧化单元外池底部，另一端向上垂直延伸并穿过氧化单元外池左侧的设备外壳，氧化单元外池上端口设有氧化单元上盖，氧化单元上盖上中部设有检查井，进水管道 穿过氧化单元外池左侧的设备外壳并位于气提式供气装置与污泥反冲系统之间;所述氧化单元内池右侧上端设有出水槽，出水槽右侧面设有向外延伸并穿过氧化单元外池的出水管，氧化单元内池的空腔内填充有微生物载体，微生物载体安置于氧化单元内池底部的微生物载体支架上。
本实用新型的有益效果为：内池里装有生物载体和气提式曝气装置，并且还设有进水管、出水管、均值布水系统等，制造和运行成本低，运行可靠，可实现分散污水处理技术的推广应用。
