申请日2012.08.22
公开(公告)日2013.02.06
IPC分类号C02F9/08
摘要
本实用新型公开了直饮水处理装置，涉及一种水处理设备，特别为直饮水处理设备。包括进水管(1)、止回阀(2)、阀门(3)、自动排污电子水处理器(4)、饶性接头(5)、水泵(6)、差压传感器(7)、精密过滤器(8)、滤芯(9)、紫外线消毒器(10)、紫外线灯管(11)、出水管(12)、控制箱(13)和机座(14)，本实用新型主要对自来水进行杀菌灭藻、过滤、消毒处理，达到直饮水标准。本装置一体化设计，结构简单，占地少，对人体无副作用，安全可靠，尤其适合小区、团体等直饮水处理。
权利要求书
1.直饮水处理装置，其特征在于：包括进水管(1)、止回阀(2)、 阀门(3)、自动排污电子水处理器(4)、饶性接头(5)、水泵(6)、差压 传感器(7)、精密过滤器(8)、滤芯(9)、紫外线消毒器(10)、紫外线 灯管(11)、出水管(12)、控制箱(13)和机座(14)，本装置对自来水进 行杀菌灭藻、过滤、消毒处理，达到直饮水标准。
2.如权利要求1所述直饮水处理装置，其特征在于：进水端设置 有自动排污电子水处理器(4)，将自来水中颗粒物质进行过滤并自动 排除，同时自动排污电子水处理器(4)将水中藻类物质杀灭。
3.如权利要求1所述直饮水处理装置，其特征在于：经过自动排 污电子水处理器(4)过滤和杀灭藻类的自来水经水泵(6)提升后进入 精密过滤器(8)，精密过滤器(8)内设置有若干个滤芯(9)，滤芯(9)的 过滤精度为0.1微米～10微米，将自来水中悬浮物和胶体滤除，同时 吸附一些细菌等物质，精密过滤器(8)进出水端设置有差压传感器 (7)，当过滤和吸附的物质过多后，达到差压传感器(7)设定的差压值 时，将信号传送到控制箱(13)，控制箱(13)将输出报警信号，提示需 要更换滤芯(9)。
4.如权利要求1所述直饮水处理装置，其特征在于：经过精密过 滤器(8)过滤后的自来水进入紫外线消毒器(10)内，紫外线消毒器(10) 内设置有若干紫外线灯管(11)，紫外线灯管(11)对自来水中的细菌进 行杀灭，经过以上三段处理工艺后，完全达到直饮水标准，可以直接 饮用。
5.如权利要求1所述直饮水处理装置，其特征在于：设备全部固 定在机座(14)上，一体化构造，管理方便。
说明书
直饮水处理装置
技术领域
本实用新型涉及水处理设备，具体为直饮水处理装置。
背景技术
现在的的团体型直饮水处理装置设备很多，但处理简单，很多都 不能达到直饮水标准，并且管理繁琐。
实用新型内容
本实用新型提供直饮水处理装置，本实用新型解决了现有的直饮 水处理装置处理后的水达不到直饮水标准，管理繁琐等问题。

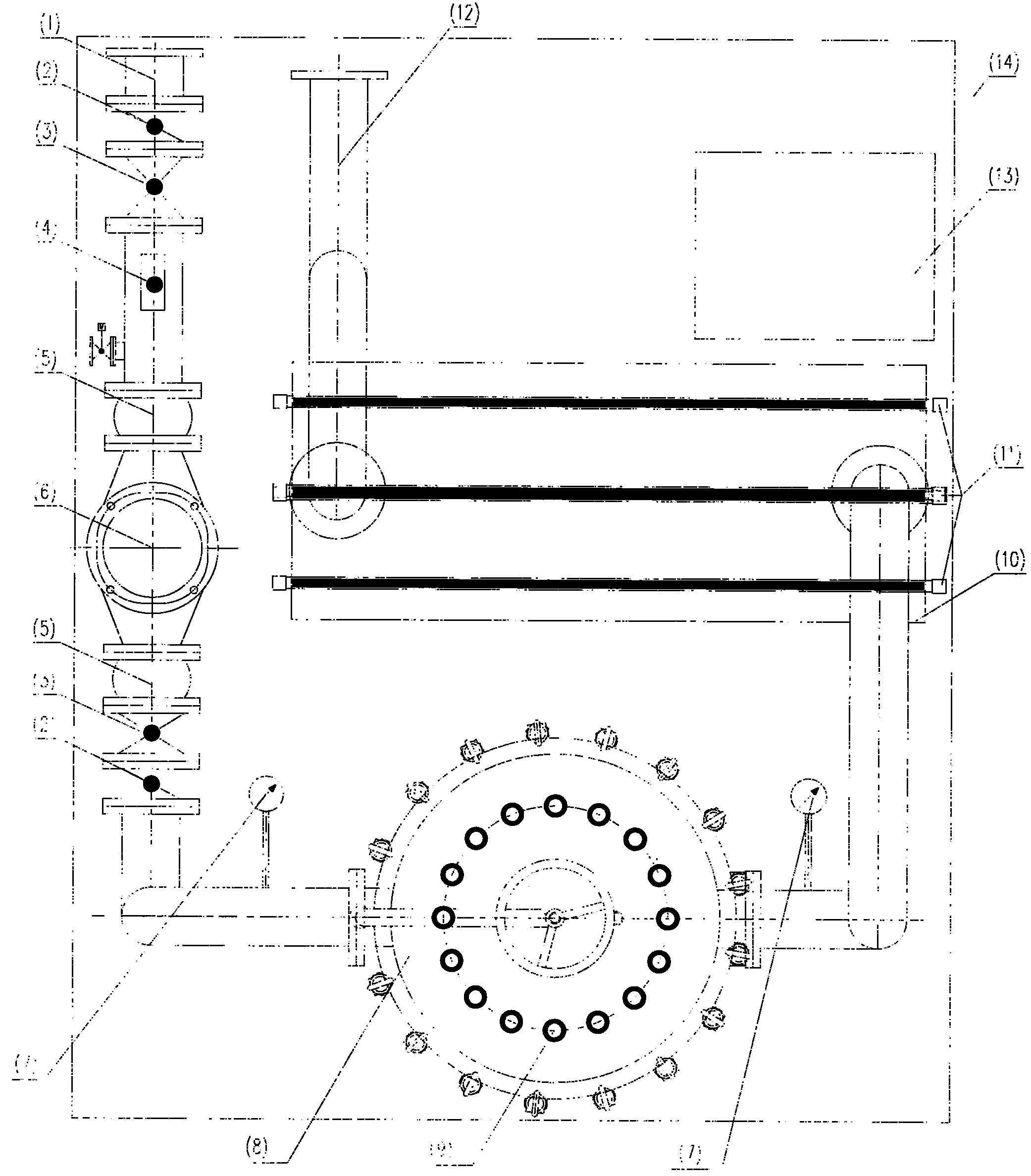

为解决上述问题，本实用新型采用如下技术方案：直饮水处理装置， 包括进水管(1)、止回阀(2)、阀门(3)、自动排污电子水处理器(4)、 饶性接头(5)、水泵(6)、差压传感器(7)、精密过滤器(8)、滤芯(9)、 紫外线消毒器(10)、紫外线灯管(11)、出水管(12)、控制箱(13)和机 座(14)，本装置对自来水进行杀菌灭藻、过滤、消毒处理，达到直饮 水标准。
进水端设置有自动排污电子水处理器(4)，将自来水中颗粒物质进 行过滤并自动排除，同时自动排污电子水处理器(4)将水中藻类物质 杀灭;
经过自动排污电子水处理器(4)过滤和杀灭藻类的自来水经水泵(6) 提升后进入精密过滤器(8)，精密过滤器(8)内设置有若干个滤芯(9)， 滤芯(9)的过滤精度为0.1微米～10微米，将自来水中悬浮物和胶体 滤除，同时吸附一些细菌等物质，精密过滤器(8)进出水端设置有差 压传感器(7)，当过滤和吸附的物质过多后，达到差压传感器(7)设定 的差压值时，将信号传送到控制箱(13)，控制箱(13)将输出报警信号， 提示需要更换滤芯(9);
经过精密过滤器(8)过滤后的自来水进入紫外线消毒器(10)内，紫 外线消毒器(10)内设置有若干紫外线灯管(11)，紫外线灯管(11)对自 来水中的细菌进行杀灭，经过以上三段处理工艺后，完全达到直饮水 标准，可以直接饮用;
设备全部固定在机座(14)上，一体化构造，管理方便。
本实用新型的优点在于：一体化设计，结构简单，占地少，经过 三段工艺段的处理，处理后的水完全达到直饮水标准，安全可靠，尤 其适合小区、团体等直饮水处理。
