申请日2012.06.19
公开(公告)日2012.10.03
IPC分类号C02F1/78; C02F1/72
摘要
本发明公开了一种废水净化处理装置及废水净化处理方法，装置包括臭氧发生装置、气液混合罐、压力监测仪、水泵、旋转曝气喷射头、分布器和废水处理罐;臭氧发生装置臭氧输出口与气液混合罐臭氧输入口连通，气液混合罐臭氧输入口位于液面下;压力监测仪与气液混合罐上部空间连通;气液混合罐出水口、水泵、旋转曝气喷射头和分布器进水口顺序连接;分布器设置在废水处理罐内并位于液面下。方法使用上述装置净化废水，包括使臭氧与双氧水混合，“臭氧—双氧水混合液”经旋转曝气喷射头切割、经分布器进入废水处理罐处理废水。本发明大大提高臭氧/双氧水的氧化效率，结构简单，净化效果好。
权利要求书

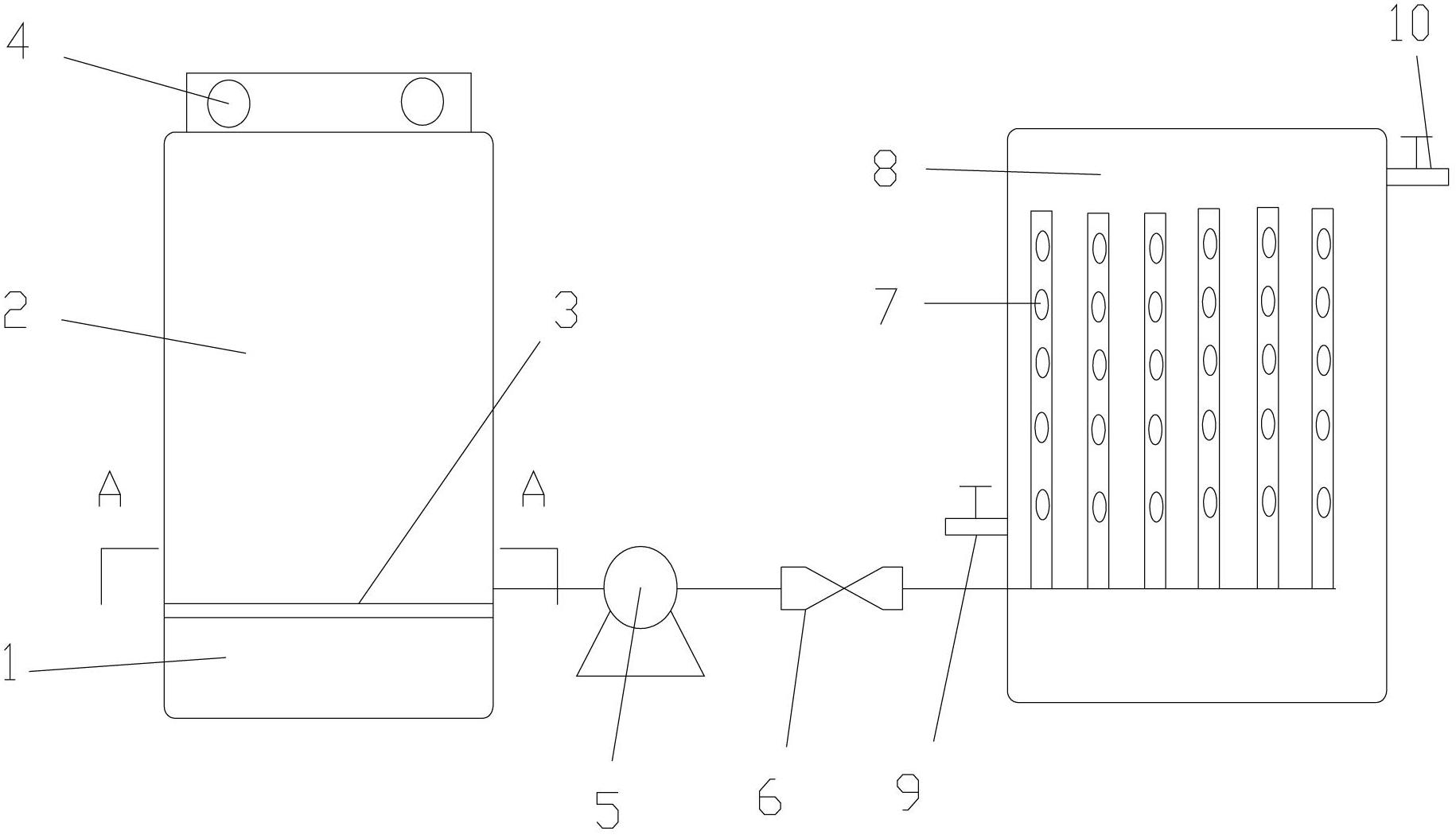

1.一种废水净化处理装置，其特征在于，包括臭氧发生装置、气液混合 罐、压力监测仪、水泵、旋转曝气喷射头、分布器和废水处理罐;
该臭氧发生装置的臭氧输出口与该气液混合罐的臭氧输入口连通，该气液 混合罐的臭氧输入口位于液面下;
该压力监测仪与该气液混合罐的上部空间连通;
该气液混合罐出水口、水泵、旋转曝气喷射头和分布器的进水口顺序连接;
该分布器设置在该废水处理罐内并位于液面下。
2.如权利要求1所述的废水净化处理装置，其特征在于，所述气液混合 罐包括设置在其底部的臭氧分布板，所述臭氧发生装置设置在该气液混合罐底 部并经该臭氧分布板与该气液混合罐连通;该臭氧分布板设置多个间隔分布的 臭氧输入口。
3.如权利要求1所述的废水净化处理装置，其特征在于，所述废水处理 罐包括进水管和出水管，该进水管设置在所述废水处理罐下部，该出水管设置 在该废水处理罐上部。
4.如权利要求3所述的废水净化处理装置，其特征在于，所述进水管和 出水管分别设置有阀门。
5.如权利要求1至4之一所述的废水净化处理装置，其特征在于，所述 分布器包括与所述旋转曝气喷射头连接的底部管和竖直连接在该底部管上的 多根直立管，每根直立管管壁上间隔设置出水孔。
6.如权利要求5所述的废水净化处理装置，其特征在于，所述底部管包 括连通所述旋转曝气喷射头的主管和成梳状连接在该主管上的支管，所述主管 管径大于所述支管管径。
7.一种废水净化处理方法，使用如权利要求1所述的废水净化处理装置 对废水进行净化处理，其特征在于，包括如下步骤：
S1、在气液混合罐中注入双氧水，启动臭氧发生装置向气液混合罐中注 入臭氧;在废水处理罐中注入待处理废水;
S2、启动水泵将“臭氧—双氧水混合液”从气液混合罐抽取、经旋转曝 气喷射头切割后进入分布器;
S3、“臭氧—双氧水混合液”经分布器进入废水处理罐与待处理废水接触 反映，对待处理废水进行净化处理。
说明书
一种废水净化处理装置及废水净化处理方法
技术领域
本发明涉及一种用于废水净化处理的装置，还涉及使用该装置进行废水净 化处理的方法。
背景技术
当前，水资源污染是全世界普遍面临的严重问题。在化工生产过程中，很 多人工合成的有机污染物进入水体后，由于其难于降解，在水中存在的时间长， 产生了大量的有机废水。有机废水存在范围广，给人们的生活环境造成了长期 的危害，人们赖以生存的水资源日益受到威胁。
为了对化工生产产生的有机废水进行净化处理，降低有机废水对环境的污 染并得到循环利用，出现了利用臭氧的强氧化性对有机废水进行净化处理的方 法。现有的臭氧净化法通常是将臭氧通入待处理污水中，由于臭氧进入污水后 产生较大气泡，臭氧与污水接触的表面积较小，氧化效率较低，难以满足高效 率处理污水的要求。
发明内容
本发明要解决的技术问题之一在于，提供一种废水净化处理装置，提高臭 氧净化法对废水净化的效率，满足高效率处理污水的要求。
本发明要解决的技术问题之二在于，提供一种废水净化处理方法，使用上 述废水净化处理装置，提高臭氧净化法对废水净化的效率，满足高效率处理污 水的要求。
本发明解决其技术问题之一所采用的技术方案是：构造一种废水净化处理 装置，其特征在于，包括臭氧发生装置、气液混合罐、压力监测仪、水泵、旋 转曝气喷射头、分布器和废水处理罐;
该臭氧发生装置的臭氧输出口与该气液混合罐的臭氧输入口连通，该气液 混合罐的臭氧输入口位于液面下;
该压力监测仪与该气液混合罐的上部空间连通;
该气液混合罐出水口、水泵、旋转曝气喷射头和分布器的进水口顺序连接;
该分布器设置在该废水处理罐内并位于液面下。
在本发明的废水净化处理装置中，所述气液混合罐包括设置在其底部的臭 氧分布板，所述臭氧发生装置设置在该气液混合罐底部并经该臭氧分布板与该 气液混合罐连通;该臭氧分布板设置多个间隔分布的臭氧输入口。
在本发明的废水净化处理装置中，所述废水处理罐包括进水管和出水管， 该进水管设置在所述废水处理罐下部，该出水管设置在该废水处理罐上部。
在本发明的废水净化处理装置中，所述进水管和出水管分别设置有阀门。
在本发明的废水净化处理装置中，所述分布器包括与所述旋转曝气喷射头 连接的底部管和竖直连接在该底部管上的多根直立管，每根直立管管壁上间隔 设置出水孔。
在本发明的废水净化处理装置中，所述底部管包括连通所述旋转曝气喷射 头的主管和成梳状连接在该主管上的支管，所述主管管径大于所述支管管径。
本发明解决其技术问题之二所采用的技术方案是：提供一种废水净化处理 方法，使用上述废水净化处理装置对废水进行净化处理，其特征在于，包括如 下步骤：
S1、在气液混合罐中注入双氧水，启动臭氧发生装置向气液混合罐中注 入臭氧;在废水处理罐中注入待处理废水;
S2、启动水泵将“臭氧—双氧水混合液”从气液混合罐抽取、经旋转曝 气喷射头切割后进入分布器;
S3、“臭氧—双氧水混合液”经分布器进入废水处理罐与待处理废水接触 反映，对待处理废水进行净化处理。
实施本发明的废水净化处理装置，与现有技术比较，其有益效果是：
1.将臭氧/双氧水联用技术与压力切割技术结合，压力切割会极大提高 臭氧/双氧水的协同效果，使得其氧化能力得到极大增加，提高氧化 效率;
2.结构简单，净化效果好。
