申请日2012.06.20
公开(公告)日2013.08.28
IPC分类号C02F9/14
摘要
本发明公开了一种与高层建筑一体化的深水氧化污水处理技术，包括：安装于高层建筑中，高度不小于6米的深水反应器，深水反应器包括外管和套设置于外管中的内管并形成有初级反应腔;用于污水混合液流出的输出管路，输出管路设置于内管中并形成有次级反应腔，其进水端设置于深水反应器的底部;用于提供氧气的进气组件，其出气端设置于深水反应器的内部;设置于外管下侧的布气装置并形成有三级氧化腔，进水端设置与三级氧化腔中;泥水分离装置，其设置于输出管路中。污水于初级反应腔、次级反应腔中进行生化处理，于三级氧化腔中进行深水氧化处理。由于深水反应器较高，氧气行程以及污水行程较长，该结构设计达到了提高氧化效率，净化污水的目的。
权利要求书
1.一种与高层建筑一体化的深水氧化污水处理系统，其特征在于，包 括：

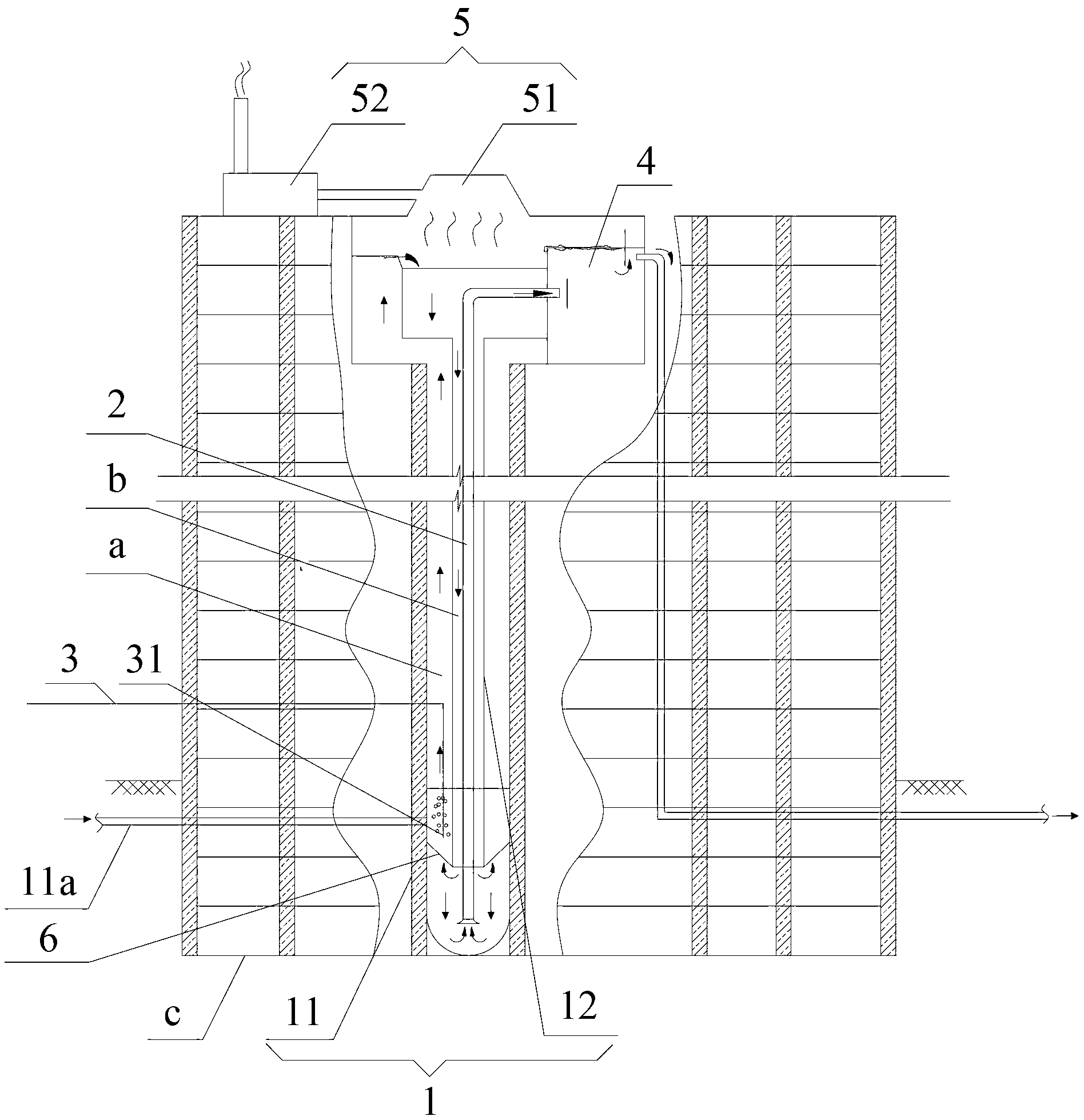

安装于所述高层建筑(a)中，并且高度不小于6米的深水反应器 (1)，所述深水反应器(1)包括外管(11)和套设置于所述外管(11)中 的内管(12)，所述外管(11)与所述内管(12)之间形成有用于污水生化 处理的初级反应腔(b);
用于生化处理后的污水混合液流出的输出管路(2)，所述输出管路 (2)设置于所述内管(12)中，并与所述内管(12)形成有再次用于污水 生化处理的次级反应腔(c)，所述输出管路(2)的进水端设置于所述深水 反应器(1)的底部;
用于为所述初级反应腔(b)以及所述次级反应腔(c)提供氧气的进气 组件(3)，所述进气组件(3)的出气端(31)设置于所述深水反应器 (1)的内部布气装置内;
设置于所述外管(11)下侧的布气装置(6)，所述布气装置(6)与所 述外管(11)的底壁之间形成有对污水进行深水深度高压氧化的三级氧化 腔，所述进水端设置于布气装置内中;
对深水氧化后的污水混合液进行泥水分离的泥水分离装置(4)，所述 泥水分离装置(4)设置于所述输出管路(2)中。
2.根据权利要求1所述的与高层建筑一体化的深水氧化污水处理系 统，其特征在于，还包括对所述深水反应器(1)中排出的尾气进行净化的 气体净化装置(5)，所述气体净化装置(5)包括气体收集器(51)和与所 述气体收集器(51)管路连接的气体净化器(52)，所述气体收集器(51) 设置于所述深水反应器(1)的顶端。
3.根据权利要求1所述的与高层建筑一体化的深水氧化污水处理系 统，其特征在于，所述布气装置(6)与所述进气组件(3)相连通。
4.根据权利要求1所述的与高层建筑一体化的深水氧化污水处理系 统，其特征在于，还包括对空气压缩的空气压缩装置，所述空气压缩装置设 置于所述进气组件(3)的进气端。
5.根据权利要求1所述的与高层建筑一体化的深水氧化污水处理系 统，其特征在于，所述外管(11)与所述内管(12)均为圆管。
6.根据权利要求1至5任一项所述的与高层建筑一体化的深水氧化污水 处理系统，其特征在于，所述深水反应器(1)的高度为：75-110米，直径 为0.5-6米。
7.根据权利要求6所述的与高层建筑一体化的深水氧化污水处理系 统，其特征在于，所述外管(11)上安装有用于污水流入的污水输入管 (11a)，所述污水输入管(11a)设置于所述布气装置(6)内。
说明书
一种与高层建筑一体化的深水氧化污水处理系统
技术领域
本发明涉及污水处理设备技术领域，特别涉及一种与高层建筑一体化的 深水氧化污水处理系统。
背景技术
污水处理(sewage treatment\wastewater treatment)是为使污水达到排水 要求，对污水进行生化处理的过程。在城市环保节能的要求下，污水处理就 显得尤为重要。
一般情况下，城市污水处理采取的方法就是建设污水处理厂，通过城市 排水管网将城市污水输送至污水处理厂。现有技术中，污水处理厂的污水处 理方法主要有以下两种：1、以普通曝气法、AAO(AAO法又称A2O法，是 英文Anaerobic-Anoxic-Oxic第一个字母的简称(厌氧-缺氧-好氧法)，是一种 常用的污水处理工艺，可用于二级污水处理或三级污水处理，以及中水回用， 具有良好的脱氮除磷效果。)或氧化沟为代表的活性污泥法对污水进行处理， 其核心主体部分采用3-6米的水深设施，污水底部或表层曝气，该设备具有构 成处理池结构复杂、氧气利用率低、占地面积大、臭味难收集，且投资与运 行费用高的问题;2、以接触氧化为代表的MBR(MBR又称膜生物反应器 Membrane Bio-Reactor，是一种由膜分离单元与生物处理单元相结合的水处理 技术。)、曝气生物滤池等工艺，虽然占地面积相比于上述方法有所降低， 但是同样具有氧气利用率较低、设备复杂、臭味难收集处理、运行与维护难 度大的问题存在。
污水处理厂由于其工作性质，导致其占地面积较大，并且臭味较大，严 重影响城市规划以及周边环境。为了考虑到城市规划以及环境因素等问题， 将污水处理厂建设于远离主城区的地方，将需要铺设大量的用于输送污水或 者回水需的管网，造成中水回用投资、运行成本双高的问题。
如果将污水处理厂建设于城镇主城区内，虽然能够降低管网的铺设规模， 但是，由于污水处理厂为城市排水管网的终端，同时由于城镇规划以及占地 较大等问题，造成污水处理厂一旦建成将难以再次进行搬迁、改造或者扩容。
随着我国对节能减排越来越重视，尤其是国家“十二五”规划对污染的 治理提出了更高的要求，特别是污水处理标准的提高，使得大量污水处理厂 的新建、改造、扩建、升级更加迫切。同时，由于各地城市建设用地紧张与 城市环境要求高，造成二者之间矛盾加大，使得传统的污水处理厂也越来越 不应用于现代化城镇的发展。
综上所述，如何提供一种污水处理效率较高、对环境较为友好并且能够 与城镇现代化建设相结合的污水处理系统，成为了本领域技术人员亟待解决 的问题。
发明内容
本发明要解决的技术问题为提供一种与高层建筑一体化的深水氧化污水 处理系统，安装于城镇高层建筑中实现与城镇现代化建设相结合的目的，并 且，该与高层建筑一体化的深水氧化污水处理系统通过其结构设计，能够对 污水进行高效率处理，并且尾气排放对环境污染较小。
为解决上述技术问题，本发明提供了一种与高层建筑一体化的深水氧化 污水处理系统，包括：
安装于所述高层建筑中，并且高度不小于6米的深水反应器，所述深水 反应器包括外管和套设置于所述外管中的内管，所述外管与所述内管之间形 成有用于污水生化处理的初级反应腔;
用于生化处理后的污水混合液流出的输出管路，所述输出管路设置于所 述内管中，并与所述内管形成有再次用于污水生化处理的次级反应腔，所述 输出管路的进水端设置于所述深水反应器的底部;
用于为所述初级反应腔以及所述次级反应腔提供氧气的进气组件，所述 进气组件的出气端设置于所述深水反应器内的布气装置内;
设置于所述外管下侧的布气装置，所述布气装置与所述外管的底壁之间 形成有对污水进行深水深度高压氧化的三级氧化腔，所述进水端设置于布气 装置内中;
对深水氧化后的污水混合液进行泥水分离的泥水分离装置，所述泥水分 离装置设置于所述输出管路中。
优选地，本发明还包括对所述深水反应器中排出的尾气进行净化的气体 净化装置，所述气体净化装置包括气体收集器和与所述气体收集器管路连接 的气体净化器，所述气体收集器设置于所述深水反应器的顶端。
优选地，所述布气装置与所述进气组件相连通。
优选地，本发明还包括对空气压缩的空气压缩装置，所述空气压缩装置 设置于所述进气组件的进气端。
优选地，所述外管与所述内管均为圆管。
优选地，所述深水反应器的高度为：75-110米，直径为0.5-6米。
优选地，所述外管上安装有用于污水流入的污水输入管，所述污水输入 管设置于所述布气装置内。
本发明提供了一种与高层建筑一体化的深水氧化污水处理系统，用于对 污水进行深水氧化处理，包括：安装于高层建筑中，并且高度不小于6米的 深水反应器，深水反应器包括外管和套设置于外管中的内管，外管与内管之 间形成有用于污水生化处理的初级反应腔;用于生化处理后的污水混合液流 出的输出管路，输出管路设置于内管中，并与内管形成有再次用于污水生化 处理的次级反应腔，输出管路的进水端设置于深水反应器的底部;用于为生 化反应腔提供氧气的进气组件，进气组件的出气端设置于深水反应器内的布 气装置上;设置于外管下侧的布气装置，布气装置与外管的底壁之间形成有 对污水进行深水深度高压氧化的三级氧化腔，进水端设置与三级氧化腔中; 对深水氧化后的污水混合液进行泥水分离的泥水分离装置，泥水分离装置设 置于输出管路中。
深水反应器为本发明的核心污水氧化处理部件，其高度不小于6米，如 此结构设计，能够保证污水在深水反应器中具有较深的氧化处理深度。深水 反应器主要由外管和套设于外管中的内管构成，外管与内管之间形成有用于 污水氧化处理的初级反应腔。由于整个深水反应器的高度较高，所以使得整 个反应器具有较深的深度。因此，在本发明中，初级反应腔的高度也相对较 高，该结构使得污水在初级反应腔中具有较深的深度。由于三级氧化腔为富 氧、高压状态，污水混合液能够在三级氧化腔中进行高效氧化处理，以保证 污水处理效果。泥水分离装置设置于输出管路中，实现泥水分离，即达标外 排或回用，能够降低水体中含有的固体颗粒，避免输出管路堵塞的问题出现。
在上述结构中，污水首先进入至初级反应腔中，在高压空气上浮的作用 下逐渐向上流动，同时由于次级反应腔的底部设置有输出管路的进水端，输 出管路在向外输出氧化降解污染物后的混合液的过程中，结合布气装置的空 气向上带动初级反应腔内的液体上升与出水管内液体在部分压缩空气带动上 升形成的局部负压，能够为次级反应腔中污水提供向下流动的动力，然后经 过生化处理的污水混合液流入至三级氧化腔中进行高效氧化处理。如此，污 水在深水反应器中的主要流动方向为：自外管向上流动，然后进入到内管并 向下流动，经过二次生化处理的污水混合液进入三级氧化腔，被好氧微生物 于深水高压环境下进行高效氧化分解处理，最后，部分氧化处理后的污水混 合液于输出管路向外输出，其余部分的污水混合液在循环回外管中进行多次 循环生化处理，如此达到提高氧化效率，净化污水的目的。
