申请日2012.05.08
公开(公告)日2013.05.15
IPC分类号C02F3/10
摘要
本实用新型设置有安装网的用于水处理生物流离球涉及污水处理技术领域。采取“设置安装网”关键技术，其下网壳及上网壳内均放置有有孔颗粒体，其所述放置有有孔颗粒体的上网壳边缘处的网孔与安装网上的插舌插装连接，其所述上网壳法兰盘上的卡舌与下网壳法兰盘上的卡孔以咬合而相互卡扣的方式相连接;使用方法为装置有孔颗粒体、制作上网壳整体、制作生物流离球、将生物流离球放入曝气池中、进行污水处理。用于污水处理。生物流离球易于制作、省工、省时、省力、效率高、成本低，污水处理方法简单易行、不产污泥效率高而效果稳定可靠，可省去一般污水处理所使用的二沉池、浓缩池、消化池等烦琐设施与操作。
权利要求书

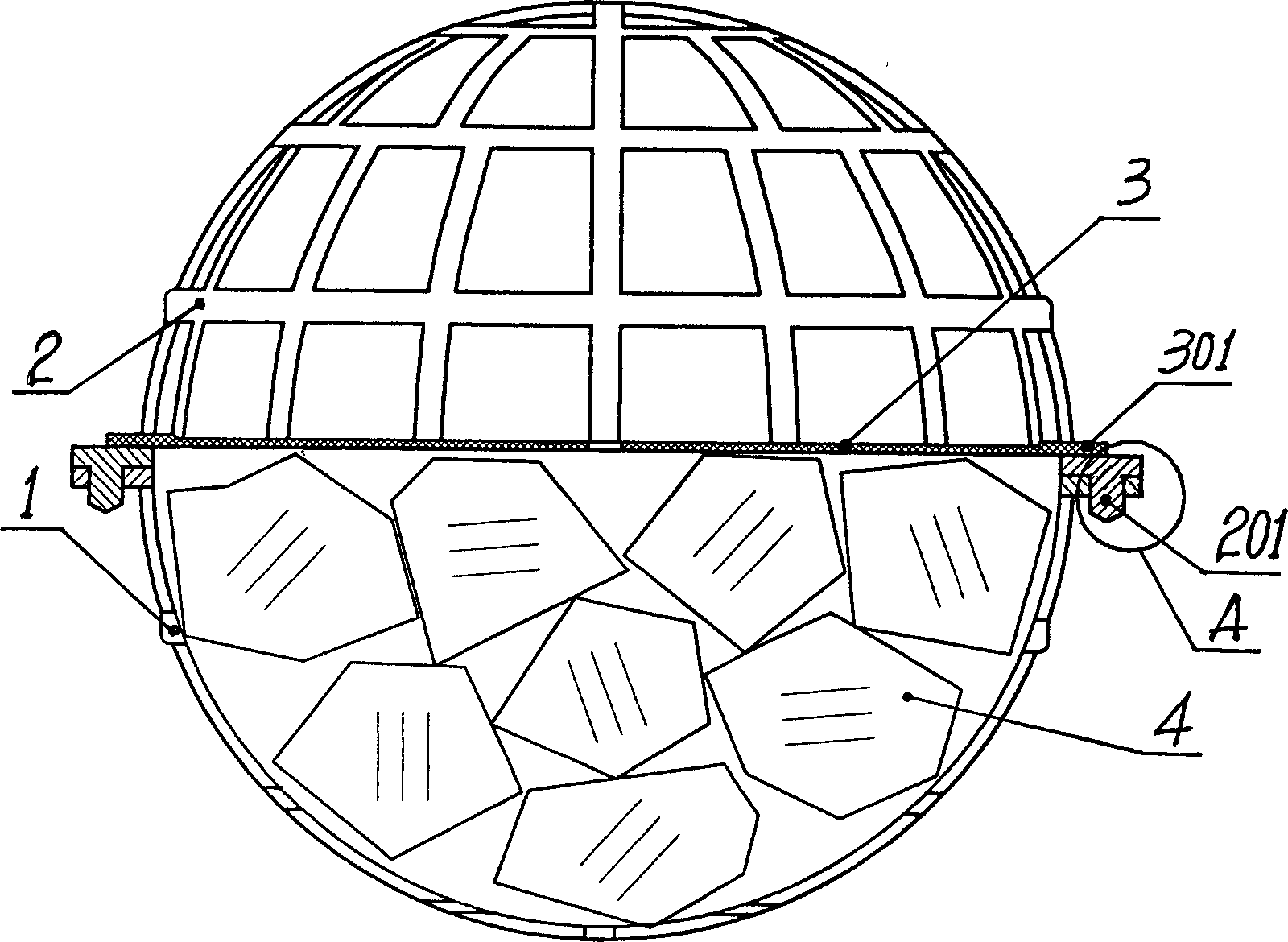

1.一种设置有安装网的用于水处理生物流离球，其特征在于：由下网壳(1)、下网壳(1)法兰盘上的卡孔(101)、上网壳(2)、上网壳(2)法兰盘上的卡舌(201)、安装网(3)、安装网(3)上的插舌(301)、有孔颗粒体(4)构成;
所述设置有安装网的用于水处理生物流离球，其下网壳(1)及上网壳(2)内均放置有有孔颗粒体(4)，其所述放置有有孔颗粒体(4)的上网壳(2)边缘处的网孔与安装网(3)上的插舌(301)插装连接，其所述上网壳(2)法兰盘上的卡舌(201)与下网壳(1)法兰盘上的卡孔(101)以咬合而相互卡扣的方式相连接。
2.根据权利要求1所述的设置有安装网的用于水处理生物流离球，其特征在于：所述下网壳(1)为半圆球形网状壳体的结构、该所述半圆球形网状壳体的边缘上设置有法兰盘、该所述法兰盘上设置有卡孔(101)，所述卡孔(101)为圆形孔的形状，所述上网壳(2)为半圆球形网状壳体的结构、该所述半圆球形网状壳体的边缘上设置有法兰盘、该所述法兰盘上设置有卡舌(201)，所述卡舌(201)为端头较粗的圆柱体状的结构，所述安装网(3)为圆形网状结构、该所述圆形网的外边缘上以放射的方式设置有插舌(301)，所述插舌(301)为长方板状结构，所述有孔颗粒体(4)为选择经过化学处理过的设置有横向孔与纵向孔及斜向孔的颗粒体结构、活性炭自然孔的颗粒体结构、麦 饭石自然孔的颗粒体结构、火山岩自然孔的颗粒体结构、火山灰自然孔的颗粒体结构、陶粒自然孔的颗粒体结构、沸石自然孔的颗粒体结构、植物纤维自然孔的颗粒体结构、焦炭自然孔的颗粒体结构、炉渣自然孔的颗粒体结构中的一种颗粒体结构。
3.根据权利要求1所述的设置有安装网的用于水处理生物流离球，其特征在于：所述上网壳(2)的直径大于安装网(3)的直径。
4.根据权利要求1所述的设置有安装网的用于水处理生物流离球，其特征在于：所述下网壳(1)法兰盘上的卡孔(101)与上网壳(2)法兰盘上的卡舌(201)二者的位置相互对应且数量相等。
5.根据权利要求1或2所述的设置有安装网的用于水处理生物流离球，其特征在于：所述安装网(3)替换为设置有通气孔的圆板状结构。
说明书
设置有安装网的用于水处理生物流离球
技术领域
本实用新型设置有安装网的用于水处理生物流离球及使用方法，涉及水处理技术领域;特别涉及应用于流离生物床上的水处理技术领域;具体涉及设置有安装网的用于水处理生物流离球及使用方法技术领域。
背景技术
众所周知，作为流体物质的水和所有的流体物质一样，具有高向低处流、多向少处流、急向缓处流、中向四周流的固有物理特性。流体在流动的过程中，在遇到固体时，将会在固体的界面附近发生“边界层流动”;这种流体的“边界层流动”，将会使流体中的杂质向固体的边界层沉积，从而使流体得到净化;这就是人们通常所说的“流水不腐、户枢不蠹”的道理。
应用流体杂质向边界层沉积的原理，将流体中的有机物、悬浮物等杂质从流体中分离出来的技术被称之为流离技术。在污水流经的反应池中，人为放置进行化学处理、同时实施生物反应的固体物，该反应池被称之为流离生物床。流离生物床技术应用于生活污水、工业废水的净化处理过程可分为两个阶段：第一阶段是应用流离技术，使污水中的有机物、悬浮物SS富集到固体物上，以实现污水中有机物、悬浮物的分离;第二阶段是由固体物培养出来的微生物和细菌在曝气作用下，反复交替进行厌氧一好 氧的生物过程，将有机物和悬浮物等污泥杂质分解为二氧化碳、水和溶解性无机盐。由于流离生物床技术不产生污泥，从而也就不需要二沉池、浓缩池、消化池等;所以说，流离生物床技术具有效率高、不产生污泥、占地面积小、投资费用低等优点。
流离生物床的关键技术是经化学处理并可实施生物反应的固体物。目前，日本的AQUATECH可以生产，即采用环氧树脂将有孔颗粒体粘接成多孔球;存在着制作成本高(进口价格约为7000元人民币/立方米)、不易储存与运输(在运输过程中极易破散)等不足，最关键的是存在着影响水流畅通、影响第二阶段留挂生物膜的生成和布水与布气性能、影响污水流经固体物内外的空隙所产生的羁留作用而减弱生化反应、影响污水净化效果等缺陷与弊端。国内的水处理用的流离球填料、污水净化装置的速分生化球......等技术，突出在“流离球”的制作上，曾有00218362.5、一种新型的水处理用的流离球填料及200720154686.5、用于水处理的生物流离球专利申请，该所述专利申请及现状，无论是两个半球壳构成球状体，还是下与上网壳连接后的网状壳体形状为选择圆球或圆柱或椭圆球或橄榄球或哑铃或粽子或三角体或菱形体或多边体或梯形体的形状中的那一种，其共同存在的突出的、必须经过的、无法逾越的、难以克服的不足、缺陷与弊端是：填充物(即有孔颗粒体为经过化学处理过的设置有以横向孔与纵向孔及斜向孔而构成相互交错孔的颗粒体结构、或活性炭自然孔的颗粒体结构、或麦饭石自然孔的颗粒体结构、或火山岩自然孔的颗粒体结构、或火山灰自然孔的颗粒体结构、或陶粒自然孔的颗粒体结构、或沸石自然孔的颗粒 体结构、或植物纤维自然孔的颗粒体结构、或焦炭自然孔的颗粒体结构、或炉渣自然孔的颗粒体结构、或表面粘接有生物膜的所述交错孔的颗粒体结构)，只能是浮置于上网壳之内，所以，上网壳不能翻转，因为，假如上网壳一翻转过来，必然会将所述的“填充物”倒出来，可是，上网壳与下网壳的连接、必须要将上网壳翻转过来才能使二者连接在一起;所以它存在着突出的、必须经过的、无法逾越的、难以克服的“加工制作”的困难。更具体的说：一是存在着上网壳内装好填充料后在翻转过来与下网壳连接时，填充料必然会掉出来而最终会造成上网壳中的填充料装不满的结果，从而造成了其具体操作的难度极高(费工、费时、费力，操作难度极大而很难掌握);由于以上第一条所述，二是必然存在着应用装不满“填充物”的流离球进行污水处理，也必然达不到理想的最佳效果;三是存在着上网壳与下网壳的体积不等时(即上网壳小、下网壳大)，下网壳本身的加工制作非常困难。无论所述的那种情况，都存在着所述“加工制作”费工费时费力及制作成本高等始终没有解决的难题。
基于发明人的专业知识与丰富的工作经验及对事业精益求精的不懈追求，本实用新型就是在认真而充分的调查、了解、分析、总结上述已有公知技术和现状基础上，为克服和解决已有公知技术与现状存在的不足、缺陷与弊端，采取“设置安装网”关键技术，而研制成功的。
实用新型内容
本实用新型采取“设置安装网”关键技术，其下网壳及上网 壳内均放置有有孔颗粒体，其所述放置有有孔颗粒体的上网壳边缘处的网孔与安装网上的插舌插装连接，其所述上网壳法兰盘上的卡舌与下网壳法兰盘上的卡孔以咬合而相互卡扣的方式相连接;使用方法为装置有孔颗粒体、制作上网壳整体、制作生物流离球、将生物流离球放入曝气池中、进行污水处理。
通过本实用新型达到的目的是：①、采取“设置安装网”关键技术，提供一种设置有安装网的用于水处理生物流离球新产品及使用方法;②、解决已有公知技术及现状存在的不足、缺陷与弊端;③、使用于水处理的生物流离球这种新产品结构科学合理而简单巧妙;④、在“安装网”的作用下、使上网壳内的有孔颗粒体不会掉出来;即：可以对上网壳整体随意翻转;⑤、解决上网壳与下网壳连接时有孔颗粒体掉出、上网壳或下网壳内无法装满有孔颗粒体的疑难;⑥、使“生物流离球”易于制作、省工、省力、省时、效率高;⑦、将“生物流离球”用于污水处理的方法简单易行、效果稳定可靠;⑧、通过“设置有安装网的用于水处理生物流离球新产品及使用方法”，促进污水处理行业的技术进步。本实用新型可达到预期目的。
为实现上述目的，本实用新型提供的技术方案为：
一种设置有安装网的用于水处理生物流离球，由下网壳、下网壳法兰盘上的卡孔、上网壳、上网壳法兰盘上的卡舌、安装网、安装网上的插舌、有孔颗粒体构成;
所述设置有安装网的用于水处理生物流离球，其下网壳及上 网壳内均放置有有孔颗粒体，其所述放置有有孔颗粒体的上网壳边缘处的网孔与安装网上的插舌插装连接，其所述上网壳法兰盘上的卡舌与下网壳法兰盘上的卡孔以咬合而相互卡扣的方式相连接。
所述的设置有安装网的用于水处理生物流离球，所述下网壳为半圆球形网状壳体的结构、该所述半圆球形网状壳体的边缘上设置有法兰盘、该所述法兰盘上设置有卡孔，所述卡孔为圆形孔的形状，所述上网壳为半圆球形网状壳体的结构、该所述半圆球形网状壳体的边缘上设置有法兰盘、该所述法兰盘上设置有卡舌，所述卡舌为端头较粗的圆柱体状的结构，所述安装网为圆形网状结构、该所述圆形网的外边缘上以放射的方式设置有插舌，所述插舌为长方板状结构，所述有孔颗粒体为选择经过化学处理过的设置有横向孔与纵向孔及斜向孔的颗粒体结构、活性炭自然孔的颗粒体结构、麦饭石自然孔的颗粒体结构、火山岩自然孔的颗粒体结构、火山灰自然孔的颗粒体结构、陶粒自然孔的颗粒体结构、沸石自然孔的颗粒体结构、植物纤维自然孔的颗粒体结构、焦炭自然孔的颗粒体结构、炉渣自然孔的颗粒体结构中的一种颗粒体结构。
所述的设置有安装网的用于水处理生物流离球，所述上网壳的直径大于安装网的直径。
所述的设置有安装网的用于水处理生物流离球，所述下网壳法兰盘上的卡孔与上网壳法兰盘上的卡舌二者的位置相互对应 且数量相等。
所述的设置有安装网的用于水处理生物流离球，所述安装网替换为设置有通气孔的圆板状结构。
一种设置有安装网的用于水处理生物流离球的使用方法：
①、装置有孔颗粒体：对下网壳及上网壳内均装满有孔颗粒体;
②、制作上网壳整体：对装满有孔颗粒体的上网壳边缘处的网孔与安装网上的插舌插装连接，使安装网起到了盖子的作用、将有孔颗粒体盖在上网壳内、从而上网壳及上网壳内的有孔颗粒体及安装网成为一个整体、无论怎样翻转而成为一个整体中的有孔颗粒体也不会从上网壳中掉出来，制作成上网壳整体，为下一步操作做好准备;
③、制作生物流离球：将所述上网壳内装满有孔颗粒体且安装好安装网而成为一个整体的上网壳翻转过来，再将上网壳法兰盘上的卡舌与已经装满有孔颗粒体的下网壳法兰盘上的卡孔以咬合而相互卡扣的方式相连接，从而使下网壳、下网壳法兰盘上的卡孔、上网壳、上网壳法兰盘上的卡舌、安装网、安装网上的插舌、有孔颗粒体共同构成设置有安装网的用于水处理生物流离球;
④、将生物流离球放入曝气池中：将多个所述设置有安装网的用于水处理生物流离球放入曝气池中;
⑤、进行污水处理：污水从曝气池一侧进入→由曝气池中多 个设置有安装网的用于水处理生物流离球进行处理→污水经处理后变为清洁的水从曝气池的另一侧流出。
由于采用了本实用新型所提供的技术方案;由于本实用新型采取“设置安装网”关键技术;由于本实用新型其下网壳及上网壳内均放置有有孔颗粒体，其所述放置有有孔颗粒体的上网壳边缘处的网孔与安装网上的插舌插装连接，其所述上网壳法兰盘上的卡舌与下网壳法兰盘上的卡孔以咬合而相互卡扣的方式相连接;使用方法为装置有孔颗粒体、制作上网壳整体、制作生物流离球、将生物流离球放入曝气池中、进行污水处理。从而使得本实用新型与已有公知技术及现状相比，获得了如下有益效果：
1、本实用新型采取“设置安装网”关键技术，提供了一种设置有安装网的用于水处理生物流离球新产品及使用方法。
2、本实用新型解决了已有公知技术及现状存在的不足、缺陷与弊端。
3、本实用新型所述的生物流离球新产品的结构科学合理而简单巧妙。
4、本实用新型在“安装网”的作用下、使上网壳内的有孔颗粒体不会掉出来;即：可以对上网壳整体随意翻转。
5、本实用新型解决了上网壳与下网壳连接时有孔颗粒体掉出、上网壳或下网壳内无法装满有孔颗粒体的疑难。
6、本实用新型使“生物流离球”易于制作、省工、省力、省时、效率高，填充有孔颗粒体方便、制作成本低(仅为日本产 品价格的1/4-1/6)、无须保养维护与更换、可达到一次投资而长期使用的有益效果。
7、本实用新型将“生物流离球”用于污水处理的方法简单易行、效果稳定可靠。
8、在进行污水处理时，由于本实用新型所设置的下网壳与上网壳相连接的网状壳体内放置了有孔颗粒体，从而获得了一个网状壳体内的有孔颗粒体与有孔颗粒体之间、一个网状壳体与另一个网状壳体之间可构成小层面以及大层面两个层面的的边界层沉积、而提高流离效率及提高污水处理效果的有益效果。
9、由于本实用新型的第八条所述及设置了有孔颗粒体，从而获得了将废水及污水中的有机悬浮物等有效地羁留在有孔颗粒体上、利于微生物和细菌生长并有效地将污物分解掉、不需要设置传统的污泥浓缩/及污泥消化/及污泥脱水等繁杂设备与操作的有益效果。
10、由于本实用新型设置的有孔颗粒体为选择经过化学处理过的或表面粘接有生物膜的设置有交错孔的、活性炭或麦饭石或火山岩或火山灰或陶粒或沸石或植物纤维或焦炭或炉渣自然孔的颗粒体结构的一种，颗粒体为选择圆球或圆柱或椭圆球或橄榄球或哑铃或粽子或三角体或菱形体或多边体或梯形体或自然形成形状的颗粒体中的一种;从而获得了以同一品系而不同规格构成系列新产品、易制作、省工、省时、省力、效率高、效果稳定可靠的有益效果。
11、由于本实用新型的研制成功及应用，由于应用本实用新型进行污水处理不会产生污泥;从而获得了应用本实用新型进行污水处理，可省去一般污水处理所使用的二沉池、浓缩池、消化池等烦琐的污泥处理设施，并免去除污泥的烦琐运行操作，节省投资及运行成本等有益效果。
12、本实用新型通过“设置有安装网的用于水处理生物流离球新产品及使用方法”，有效促进了污水处理行业的技术进步。
