申请日2012.06.20
公开(公告)日2012.12.26
IPC分类号F16K17/20; C02F1/00
摘要
本实用新型公开了一种带有快速接头的纯水机废水比流量调节器，包括有管壳，管壳内设置有与管壳内壁密封配合的限流阀，限流阀上开设有流量调节孔;所述管壳两端还连接有快速接头，所述的快速接头包括有管端部、密封圈、圆形安装头和锁扣，由于限流阀可使用塑料制作，在限流阀上开设流量调节孔实现流量调节，可选用流量调节孔口径不同的限流阀以实现所需废水流量的控制。
权利要求书

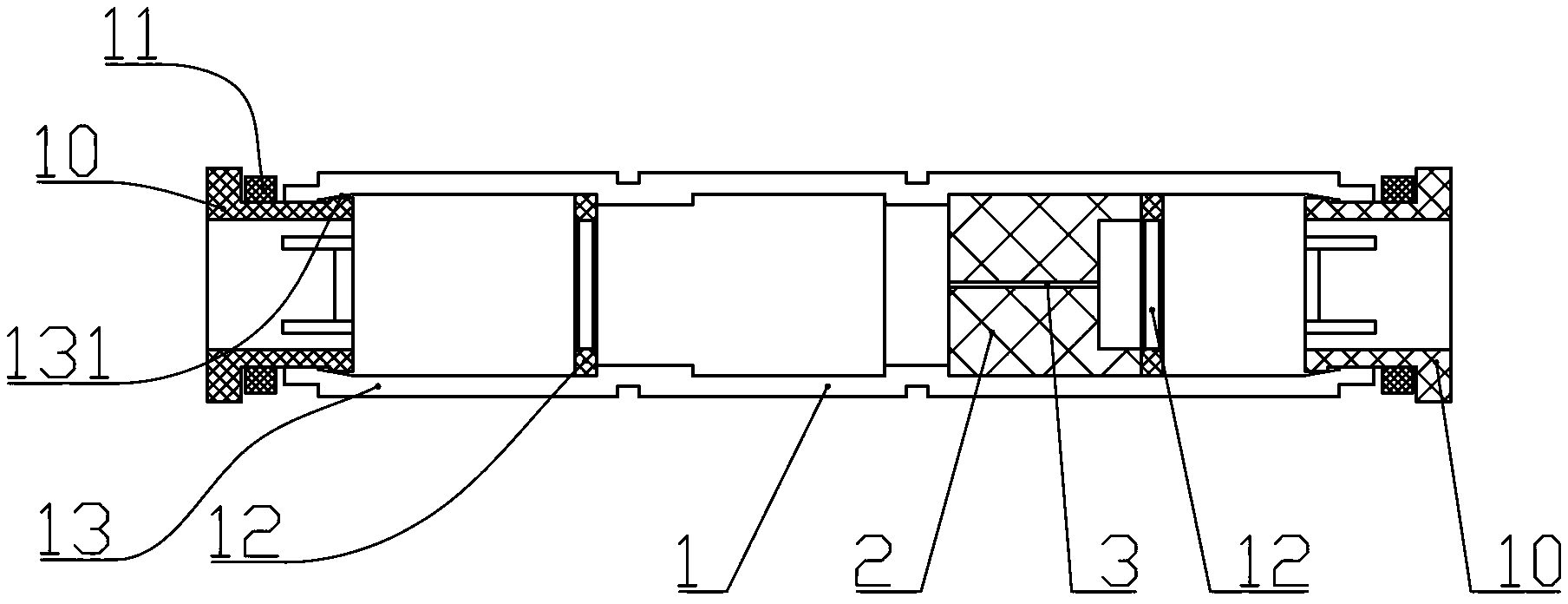

1.一种带有快速接头的纯水机废水比流量调节器，其特征在于：包括有管壳，管壳内设置有与管壳内壁密封配合的限流阀，限流阀上开设有流量调节孔;所述管壳两端还连接有快速接头，所述的快速接头包括有管端部、密封圈、圆形安装头和锁扣，密封圈安装在管端部内侧，管端部的管口是内径由内至外缩小的防脱口;圆形安装头安装在防脱口上，即圆形安装头的外端部处在防脱口外侧，内端部伸至防脱口内侧;圆形安装头内端设有与防脱口对应的多个弧形卡头，多个弧形卡头处在防脱口内不能脱出，弧形卡头的内侧壁上设有金属卡条;锁扣处在防脱口外侧并卡在圆形安装头的外端部。
2.根据权利要求1所述的一种带有快速接头的纯水机废水比流量调节器，其特征在于：所述的管壳两端设有接头，接头与管壳熔接为一体。
说明书
一种带有快速接头的纯水机废水比流量调节器
技术领域
本实用新型属于纯水机配件技术领域，具体涉及一种纯水机废水比流量调节器结构技术。
背景技术
目前市面上的纯水机上使用的废水比流量调节器采用的限流阀是橡胶制作，并在限流阀内穿过两根细管，从而达到调节废水流量的目的。使用橡胶制作限流阀可使得限流阀与管壳方便实现密封连接，但是吸管的设置较为麻烦，吸管容易堵塞。
发明内容
本实用新型的目的是：针对现有技术存在的不足，提供一种结构简单合理的纯水机废水比流量调节器。
为实现本实用新型之目的，采用以下技术方案予以实现：一种带有快速接头的纯水机废水比流量调节器，包括有管壳，管壳内设置有与管壳内壁密封配合的限流阀，限流阀上开设有流量调节孔;所述管壳两端还连接有快速接头，所述的快速接头包括有管端部、密封圈、圆形安装头和锁扣，密封圈安装在管端部内侧，管端部的管口是内径由内至外缩小的防脱口;圆形安装头安装在防脱口上，即圆形安装头的外端部处在防脱口外侧，内端部伸至防脱口内侧;圆形安装头内端设有与防脱口对应的多个弧形卡头，多个弧形卡头处在防脱口内
不能脱出，弧形卡头的内侧壁上设有金属卡条;锁扣处在防脱口外侧并卡在圆形安装头的外端部。
作为优选：所述的管壳两端设有接头，接头与管壳熔接为一体。
与现有技术相比较，本实用新型的有益效果是：由于限流阀可使用塑料制作，在限流阀上开设流量调节孔实现流量调节，可选用流量调节孔口径不同的限流阀以实现所需废水流量的控制。
