申请日2012.06.18
公开(公告)日2013.01.16
IPC分类号C02F1/00
摘要
一种可快速更换喷嘴的污水处理专用多级旋流反应器，其包括至少一个反应器罐体、至少一个喷嘴套管总成、至少一个双法兰短管、至少一个排气管、至少一个排气阀、至少一个污水管、至少一个出水短管、至少一个加药管总成、至少一个罐体排污管、至少一个罐体排污阀、至少一个人孔、至少一个人孔盖、至少一个喷嘴总成;所述的喷嘴套管总成沿着反应器罐体的切线方向安装;所述的喷嘴总成安装在喷嘴套管总成里;所述的喷嘴套管总成和污水管里面之间安装了双法兰短管，所述的双法兰短管的长度不小于喷嘴总成的总长度，这样可在排很少量污水的情况下即可通过拆装双法兰短管快速更换喷嘴总成。
权利要求书

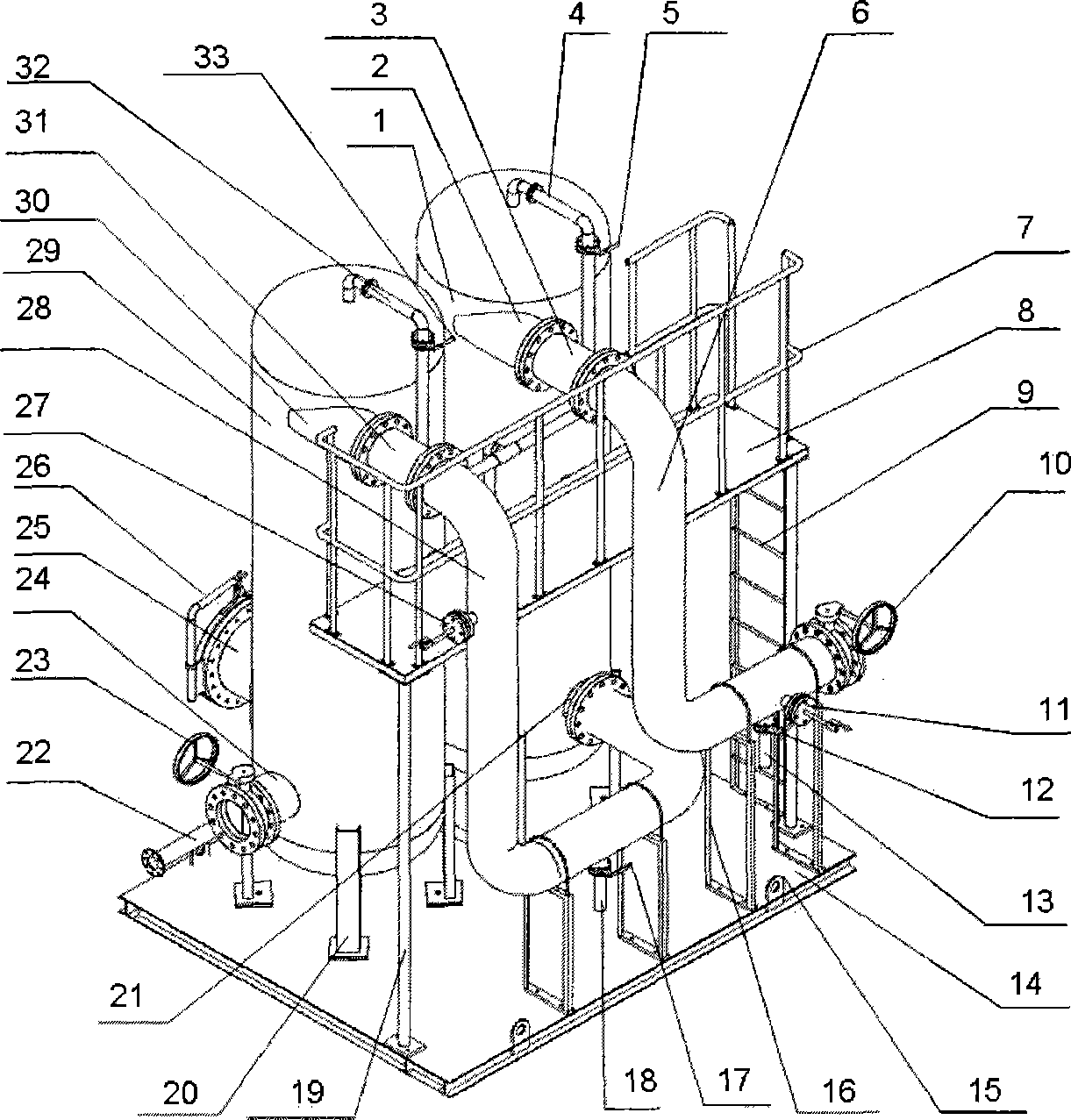

1.一种可快速更换喷嘴的污水处理专用多级旋流反应器，其包括至少一个反应器罐体(1、29)、至少一个喷嘴套管总成(2、30)、至少一个双法兰短管(3、31)、至少一个排气管(4、32)、至少一个排气阀(5、33)、至少一个污水管(6、28)、至少一个加药管总成(11、27)、至少一个出水短管(21、24)、至少一个罐体排污管(38、40)、至少一个罐体排污阀(39、41)、罐体支撑架20、围栏(7)、平台(8)、爬梯(9)、平台支撑杆19、至少一个人孔(25、35)、至少一个人孔盖(34、37)、至少一个喷嘴总成(43);所述的喷嘴套管总成沿着反应器罐体的切线方向安装;所述的排气管(4、32)安装在反应器罐体(1、29)顶部;所述的排气阀(5、33)安装在排气管(4、32)上;所述的罐体排污管(38、40)安装在反应器罐体(1、29)的底部;所述的罐体排污阀(39、41)安装在罐体排污管(38、40)上;所述的出水短管(21、24)开在反应器罐体(1、29)上;所述的加药管总成(11、27)安装在污水管(6、28)上;所述的喷嘴总成(43)安装在喷嘴套管总成(2、30)里;其特征在于所述的喷嘴套管总成(2、30)和污水管(6、28)里面之间安装了双法兰短管(3、31)，所述的双法兰短管(3、31)的长度不小于喷嘴总成的总长度，这样可通过拆装双法兰短管即可快速更换安装在喷嘴套管总成内的喷嘴总成。
2.根据权利要求1所述的可快速更换喷嘴的污水处理专用多级旋流反应器，其特征在于所述喷嘴套管总成包括喷嘴套管(201)、喷嘴套管法兰(202)、喷嘴套管法兰沉台(203);所述的喷嘴套管法兰沉台(203)开在喷嘴套管法兰(202)上;所述的喷嘴套管(201)与喷嘴套管法兰(202)相连。
3.根据权利要求1所述的可快速更换喷嘴的污水处理专用多级旋流反应器，其特征在于所述喷嘴总成包括喷嘴直管(4301)、喷嘴变径管(4302)和喷嘴凸缘(4303);所述的喷嘴直管(4301)一端与喷嘴变径管(4302)相连，另一端与喷嘴凸缘(4303)相连。
4.根据权利要求1所述的可快速更换喷嘴的污水处理专用多级旋流反应器，其特征在于所述喷嘴总成包括喷嘴直管(4301)、喷嘴变径管(4302)和喷嘴法兰(4304)。所述的喷嘴直管(4301)一端与喷嘴变径管(4302)相连，另一端与喷嘴法兰(4304)相连。
说明书
一种可快速更换喷嘴的污水处理专用多级旋流反应器
所属技术领域
本实用新型涉及一种污水处理设备，特别涉及一种可快速更换喷嘴的污水处理专用 多级旋流反应器。
背景技术
中国专利ZL 01 2 45443.5公开了一种旋流混合反应沉降器，该专利公开的旋流混合 反应沉降器在设备使用初期，即旋流混合反应沉降器充满水之前，由于中心反应筒内尚 未建立稳定的旋转流场，药剂与污水不能有效地混合、反应，导致大量未处理合格的污 水排出反应器，造成后续设备严重超负荷运行，而且早期排出的污水比未经过处理的污 水更脏。
本发明人针对ZL 01 2 45443.5存在的问题提交的中国专利ZL 200520112355.6公 开了一种内外分置反应筒型旋流混合反应沉降器和中国专利ZL 200520108702.8一种水 流方向相反双向反应筒内置型旋流混合反应沉降器，在投产早期很快即可实现了1号药 剂、2号药剂充分旋流混合。
一方面，由于2号药剂将会导致喷嘴出现部分堵塞，需要定期清洗2号喷嘴。但拆 装喷嘴过程中由于仍然需要排出大量的污水，在更换喷嘴时水质仍然会出现很短时间的 波动;由于更换喷嘴会给水质带来短时间的波动，再加上更换喷嘴很不方便，所以现场 操作人员不太愿意更换喷嘴;由于不能及时更换或清洗喷嘴必将导致流动阻力增大，必 将导致污水提升泵耗电增加的问题。
另一方面，在设备投产初期，为了使污水处理效果达到最优，需要通过更换不同尺 寸的喷嘴来观察喷嘴大小对污水水质的影响，从而优化确定出最合适的喷嘴大小。由于 更换喷嘴很不方便且影响水质，所以现场操作人员不愿意进行优化喷嘴的工作，因为表 面直观的观察结果是“一旦更换不同尺寸的喷嘴，就会使水质变差”。
如何做到在更换喷嘴时几乎不影响水质?如何做到快速更换喷嘴?如何避免因不 及时更换喷嘴导致污水提升泵的耗电量急剧增加的问题?如何实现快速、真实地优选出 不受假象蒙蔽的最合适的喷嘴尺寸?这是摆在我们面前的重要问题。
发明内容
本实用新型就是要做到在更换喷嘴时几乎不影响水质，就是要实现可快速更换喷 嘴，就是要避免因不及时更换喷嘴出现污水提升泵耗电量急剧增加的现象，就是要确保 快速地、真实地优选出最合适的喷嘴尺寸。
本实用新型公开了一种可快速更换喷嘴的污水处理专用多级旋流反应器，其包括至 少一个反应器罐体(1、29)、至少一个喷嘴套管总成(2、30)、至少一个双法兰短管 (3、31)、至少一个排气管(4、32)、至少一个排气阀(5、33)、至少一个污水管 (6、28)、、至少一个加药管总成(11、27)、至少一个出水短管(21、24)、至少 一个罐体排污管(38、40)、至少一个罐体排污阀(39、41)、罐体支撑架20、围栏(7)、 平台(8)、爬梯(9)、平台支撑杆19、至少一个人孔(25、35)、至少一个人孔盖(34、 37)、至少一个喷嘴总成(43);所述的喷嘴套管总成沿着反应器罐体的切线方向安装; 所述的排气管(4、32)安装在反应器罐体(1、29)顶部;所述的排气阀(5、33)安 装在排气管(4、32)上;所述的罐体排污管(38、40)安装在反应器罐体(1、29)的底 部;所述的罐体排污阀(39、41)安装在罐体排污管(38、40)上;所述的出水短管(21、 24)开在反应器罐体(1、29)上;所述的加药管总成(11、27)安装在污水管(6、28) 上;所述的喷嘴总成(43)安装在喷嘴套管总成(2、30)里;其特征在于所述的喷嘴 套管总成(2、30)和污水管(6、28)里面之间安装了双法兰短管(3、31)，所述的 双法兰短管(3、31)的长度不小于喷嘴总成的总长度，这样可通过拆装双法兰短管即 可快速更换安装在喷嘴套管总成内的喷嘴总成。
所述喷嘴套管总成包括喷嘴套管(201)、喷嘴套管法兰(202)、喷嘴套管法兰沉 台(203);所述的喷嘴套管法兰沉台(203)开在喷嘴套管法兰(202)上;所述的喷 嘴套管(201)与喷嘴套管法兰(202)相连;所述喷嘴总成包括喷嘴直管(4301)、喷 嘴变径管(4302)和喷嘴凸缘(4303);所述的喷嘴直管(4301)一端与喷嘴变径管(4302) 相连，另一端与喷嘴凸缘(4303)相连。
本实用新型是按如下步骤实施的：
1)加工反应器罐体(1、29)，并在罐体下部安装人孔(25、35)，在罐体下部安 装出水短管(21、24)，在罐体底部安装罐体排污管(38、40)，在罐体排污 管上安装罐体排污阀(39、41)，在罐体的顶部安装排气管(4、32)，在排气 管(4、32)上安装排气阀(5、33);
2)沿反应器罐体的切线方向安装喷嘴套管总成(2、30);
3)将喷嘴总成安装在喷嘴套管总成里;
4)第一污水管6通过第一双法兰短管3与第一喷嘴套管总成2相连;
5)第二污水管28一端与第一出水短管21相连，另一端与第二双法兰短管31相连; 而第二双法兰短管31的另一端与第二喷嘴套管总成30相连;
6)加工底座14、罐体支撑架20、爬梯9、平台8、围栏7。
