申请日2012.06.18
公开(公告)日2013.01.30
IPC分类号C02F11/04; C02F9/14
摘要
本实用新型提供了一种地埋式混凝土组合式污水处理系统，包括埋设在掩埋坑里且依次连通的化粪系统、调节池、水处理系统，以及用于装设曝气风机与电气控制箱的控制机房，所述水处理系统包括依次连通的缺氧池、生物接触氧化池、沉淀池、过滤池和清水池，所述控制机房内设置的曝气风机通过曝气风管与缺氧池及生物接触氧化池的曝气系统相连通，过滤池内设有毛细透无动力过滤器，所述化粪系统、调节池、水处理系统所用的水池均为预制钢筋混凝土水池。本实用新型集化粪系统、水处理系统于一体，各部分能够自由组合，且安装、维护方便，出水水质稳定，运行中无二次污染;运行可靠，能实现全自动控制;工程造价低，适合点源污染的控制和治理。
权利要求书

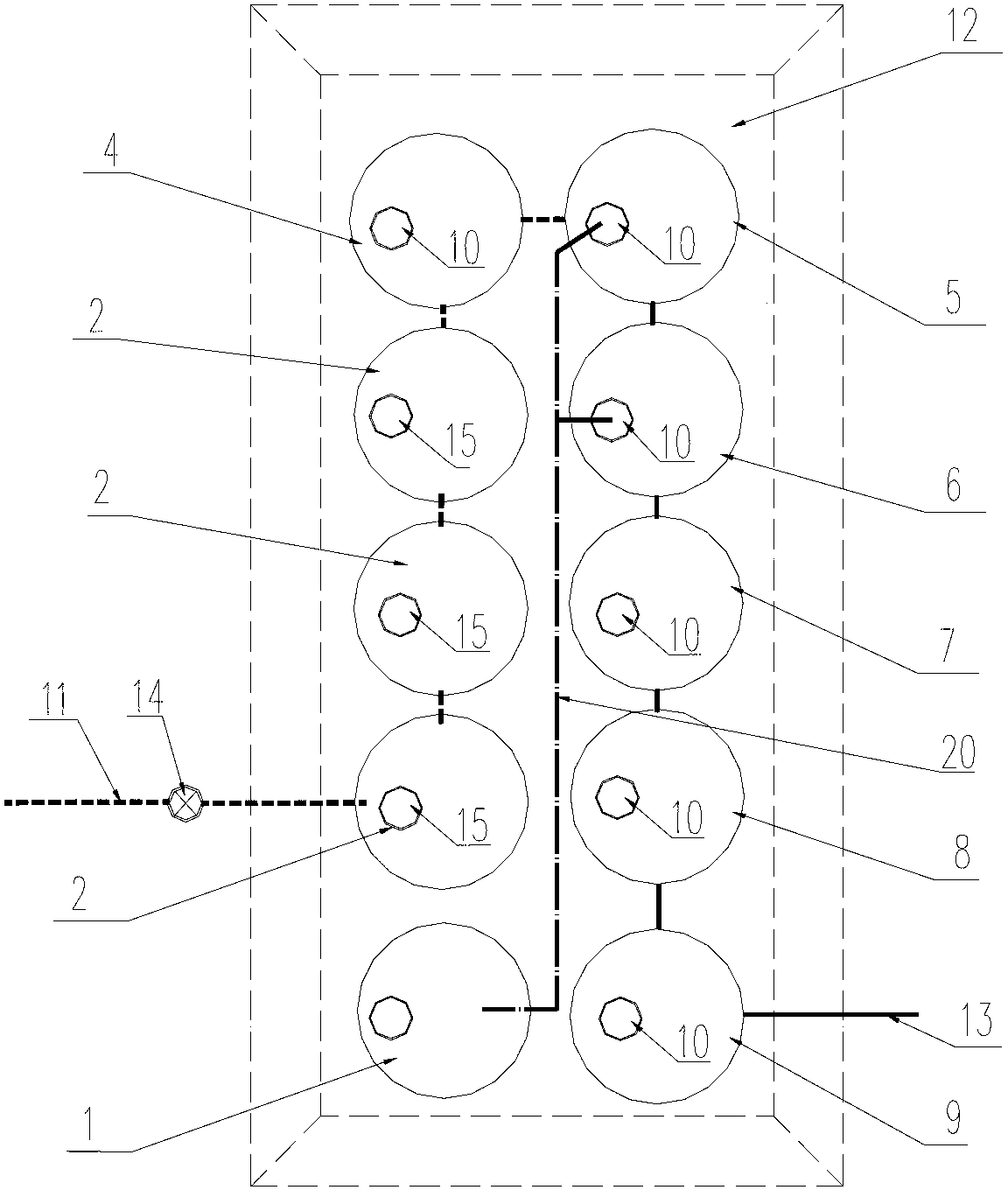

1.地埋式混凝土组合式污水处理系统，其特征在于，包括埋设在掩埋坑(12)里且依 次连通的化粪系统、调节池(4)、水处理系统，以及用于装设风机与电气控制箱(18)的控 制机房(1)，所述水处理系统包括依次连通的缺氧池(5)、生物接触氧化池(6)、沉淀池(7)、 过滤池(8)和清水池(9)，所述控制机房(1)内设置的曝气风机(19)通过曝气风管(20) 与所述缺氧池(5)及生物接触氧化池(6)的曝气系统(17)相连通，所述过滤池(8)内设 有毛细透无动力过滤器，所述化粪系统、调节池(4)、水处理系统所用的水池均为预制钢筋混 凝土水池。
2.根据权利要求1所述的污水处理系统，其特征在于，所述化粪系统至少包括两个化粪 池(2)。
3.根据权利要求2所述的污水处理系统，其特征在于，所述化粪系统和所述调节池(4) 之间设置格栅井(3)，所述格栅井(3)中所用的格栅为提篮格栅。
4.根据权利要求3所述的污水处理系统，其特征在于，所述缺氧池(5)中所设的填料 为NZP-II型填料。
5.根据权利要求4所述的污水处理系统，其特征在于，所述生物接触氧化池(6)中设 有两级处理系统，所用的填料为NZP-I型组合填料。
6.根据权利要求5所述的污水处理系统，其特征在于，所述曝气系统(17)为底部软管 微孔曝气系统。
7.根据权利要求6所述的污水处理系统，其特征在于，所述沉淀池(7)的沉水槽为升 降式能调液位的齿形集水槽。
8.根据权利要求1-6任一项所述的污水处理系统，其特征在于，所述控制机房(1)内 设有两台曝气风机(19)，所述两台曝气风机(19)之间设置有PLC控制组件。
说明书
地埋式混凝土组合式污水处理系统
技术领域
本实用新型涉及一种污水处理系统，尤其是一种地埋式混凝土组合式污水处理系统。
背景技术
目前，随着人们生活水平的提高，生活垃圾和生活污水的污染问题日益严重化，公告号 为CN202164206U的中国实用新型专利公开了一种“污水处理系统”，包括顺次连接的进水 泵房、旋流沉砂池、厌氧池、氧化沟、二沉池、巴氏计量槽顺次连接，二沉池输出连接污泥 池;污水由进水泵房输入，依次经旋流沉砂池、厌氧池、氧化沟，与药剂充分反应及氧化后， 进入二沉池，由巴氏计量槽排出，污泥进入污泥池，可实现出水总磷稳定达标。但是，正如 现有的小型污水处理系统一样，其未将化粪系统和污水处理系统有效的组合在一起，而且占 地面积大、施工工艺复杂、施工工期长。运行一段时间后出水的水质不稳定，而且，后期维 护也比较复杂。
实用新型内容
为了解决上述技术问题，本实用新型有效的将化粪系统和污水处理系统结合在一起，提 供了一种出水水质稳定、安装、维护方便，无二次污染，全自动控制，运行可靠的地埋式混 凝土组合式污水处理系统。
本实用新型提供的地埋式混凝土组合式污水处理系统，包括埋设在掩埋坑里、且依次连 通的化粪系统、调节池、水处理系统，以及用于装设曝气风机与电气控制箱的控制机房，所 述水处理系统包括依次连通的缺氧池、生物接触氧化池、沉淀池、过滤池和清水池，所述控 制机房内设置的曝气风机通过曝气风管与所述缺氧池及生物接触氧化池的曝气系统相连通， 所述过滤池内设有毛细透无动力过滤器，所述化粪系统、调节池、水处理系统所用的水池均 为预制钢筋混凝土水池。
优选地，所述化粪系统至少包括两个化粪池。
优选地，所述化粪系统和所述调节池之间设置有格栅井，所述格栅井中所用的格栅为提 篮格栅。
优选地，所述缺氧池中所设的填料为NZP-II型填料。
优选地，所述生物接触氧化池中设有两级处理系统，所用的填料为NZP-I型组合填料。
优选地，所述曝气系统为底部软管微孔曝气系统。
优选地，所述沉淀池的沉水槽为升降式能够调液位的齿形集水槽。
优选地，所述机房内设有两台曝气风机，所述两台曝气风机之间设置有PLC控制组件。
本实用新型的有益效果如下：
1、本实用新型提供的地埋式混凝土组合式污水处理系统，集化粪系统和水处理设备于一 体，每天处理水量30-500m3。
2、所述化粪系统、调节池、水处理系统所用的水池均为预制钢筋混凝土水池，预制钢筋 混凝土水池由工厂预制养护，质量可靠，各部分能够自由组合。现场安装快速方便，施工工 期短。
3、水处理工艺简单，运行可靠，管理维护方便，所述过滤池采用毛细透无动力过滤器， 能够有效的提高出水水质，出水水质稳定，达到回用水标准，节约水资源，运行系统节能低 耗，运行过程不产生二次污染。
4、控制机房为地埋式混凝土结构，密闭无噪音，检修方便;PLC控制组件能够全自动控 制，当运行的曝气风机出现故障，能自动更换另一台曝气风机，无需工作人员值守。
5、本实用新型提供的地埋式混凝土组合式污水处理系统，工程造价低;适合新农村建设 中点源污染的控制和治理。
