申请日2012.07.05
公开(公告)日2013.01.02
IPC分类号C02F1/24; C02F1/40
摘要
一种餐饮废水高效油水分离器，其通过整流和气浮作用相结合，增强餐饮废油与废水的分离效果。其内部结构包括整流溶气区，油水分离区和澄清出水区。各个部分沿着水流方向依次布置。整流溶气区设置整流装置和溶气装置，整流装置利用孔板限流原理来减少峰值来水对系统的冲击;溶气装置利用文丘里原理将空气吸入，在气泡作用下实现增强浮选油脂的效果。油水分离区通过布置挡板避免短流，收集后的浮油定期手动清除。本技术在传统油水分离器的基础上增设了整流和溶气装置，实现了高效无能耗的油水分离方式，解决了由于水力冲击导致油水分离效果不佳等技术问题，是传统油水分离器的理想替代产品。
权利要求书
1.一种餐饮废水高效油水分离器，其特征在于包括整流溶气区，油水分离区和澄清出水区，所述整流溶气区置于进水前端，油水分离区和澄清出水区沿进水方向依次布置。
2.根据权利要求1所述的餐饮废水高效油水分离器结构，其特征在于整流溶气区包括整流装置和溶气装置，整流装置中设置限流孔板，溶气装置设置溶气管与渐缩结构。
3.根据权利要求1所述的餐饮废水高效油水分离器结构，其特征在于油水分离区内部设置挡板，挡板为组合可拆卸式;前挡板顶部高度高于进水管顶部标高，中间挡板顶部高度位于液面以下，后挡板与分离器底部连接;油水分离区上部设置泄压管，当空气压力超过水封高度时，可安全排放。
4.根据权利要求1所述的餐饮废水高效油水分离器结构，其澄清出水区设置出水管和检查口，用于排放废水和定期检查。
说明书
餐饮废水高效油水分离器
技术领域
本实用新型涉及一种油水分离装置，特别针对餐饮行业废水油水分离技术，属于环保领域中的废水处理。
背景技术
近年来，我国经济的发展和人民生活水平不断提高。随着餐饮业的不断发展，餐饮单位数量的不断增加，其排放的高油脂、高化学耗氧量废水已成为一个重要的污染源。餐饮废水是餐厅、食堂、酒店等餐饮单位排放的未经处理的废水，其含有大量的油脂等有机物。排放至下水管道中，一方面油脂会固化在管道中，减少排水断面面积，导致排水能力下降，另一方面有机物在管道中厌氧发酵会产生臭味物质，造成严重污染。
实用新型内容
本实用新型目的在于针对现有油水分离器在实际应用中存在的问题，设计一种能够实现高效油水分离器，解决现有油水分离效果不佳的问题。

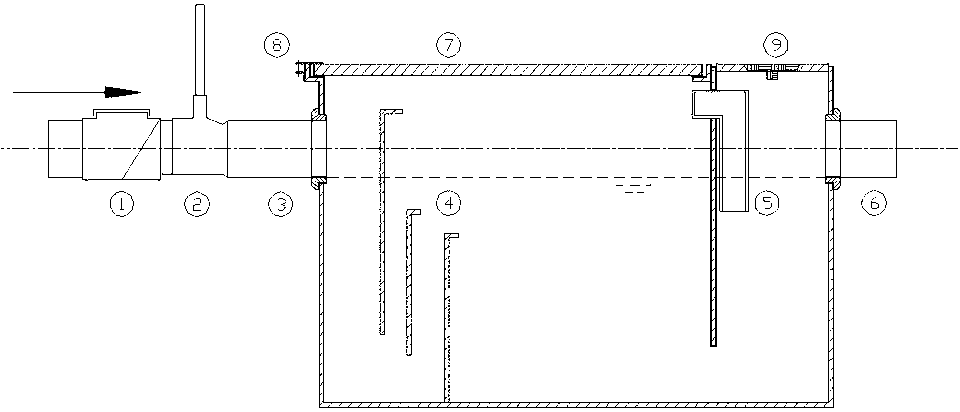

本实用新型的技术方案是一种餐饮废水高效油水分离器，其结构主要由整流溶气区，油水分离区和澄清出水区组成。整流溶气区设置整流装置和溶气装置，整流装置中设置限流孔板，当来水为峰值流量时，通过孔板起到限流作用来减缓对油水分离器的冲击;溶气装置利用文丘里原理，在进水管部分设置溶气管与渐缩结构，在过流断面形成负压将外界空气吸入，进水夹杂气泡来实现气浮增强油脂和废水分离的效果;油水分离区通过合理布置不同间距和高度的挡板来避免短流，保证废水在分离器有足够的停留时间。挡板为组合可拆卸式。前挡板顶部高度高于进水管顶部标高，中间挡板顶部高度位于液面以下，后挡板底部与分离器内底连接。底部区域可用于收集沉渣。收集的浮油定期手动清除。油水分离区上部聚集的空气用于维持分离器内部压力，同时起到压缩油脂层的作用。当压力超过水封高度时，通过设置的泄压管安全排放;其澄清出水区设置置出水管和检查口，用于排放废水和定期检查，同时保证足够的上升流速来实现脱气。
本实用新型通过整流和气浮作用增强油水分离效果，结构简单，安装维修方便，无需动力消耗。特别适合于餐饮场所厨房水斗排水的油水分离。
