申请日2012.04.18
公开(公告)日2012.12.26
IPC分类号B01D24/48
摘要
本实用新型公开了一种中厚板水处理高速过滤器液位控制装置，包括呈十字形布置的水槽，在水槽的各个侧壁上分别设置着高度为200mm的不锈钢防漏网，在水槽的中部四周分别安装着一根虹吸排水管。本实用新型结构简单，通过不锈钢防漏网来防止滤料流失，通过虹吸排水管避免反洗水位越过水槽，防止漏料现象发生。
权利要求书
1.一种中厚板水处理高速过滤器液位控制装置，包括呈十字形布置的水槽，其特征是：在水槽的各个侧壁上分别设置着高度为200mm的不锈钢防漏网，在水槽的中部四周分别安装着一根虹吸排水管。
说明书
中厚板水处理高速过滤器液位控制装置
技术领域
本实用新型涉及一种中厚板水处理高速过滤器液位控制装置。
背景技术
中厚板水处理高速过滤器，是通过多层次装填、每层为均质等粒径砂石形成砂床作为过滤载体进行立体深层过滤的过滤设备。砂石装填方法遵循下层次粒径最大，向上逐层粒径缩小，最上层选用了粒径较小的无烟煤。
高速过滤器装填之初过滤效果较好，运行使用过程中暴露出来一定的缺陷，突出表现在滤料的反洗还原方面，反洗质量不易控制，操作人员的经验和责任心不同，反洗的结果大不一样，反洗水量控制、气水混洗控制水量气量控制全凭经验数据。反洗时水、气量小则悬浮物颗粒及油污洗不净，造成滤料板结;反洗时水、气量大则冲击滤料，造成滤料混层甚至跑料。二者皆影响过滤效果和滤料的使用寿命。
中厚板水处理系统调节池，设计为长方形封闭泥浆池，作用是收纳化学除油器池底淤积的油泥沉淀物及高速过滤器反洗污水。当部分过滤器滤料冲入调节池后，不能和水混合形成泥浆，在调节池内、泥浆管道、泥浆泵等处易淤积堵塞，破坏污泥系统正常工作，从而造成污泥处理水系统循环瘫痪。
中厚板高速过滤器在反洗中，现有溢流装置为“十”字形水槽，“十”字中心为反洗排污口，水槽侧壁均布圆形溢流孔(直径约5mm),防止反洗时水位上升越过水槽上沿，带走滤料。装置投用后，侧壁极易附着油泥，油泥粘附力极强，堵塞孔洞后难以清理。起不到溢流作用。滤料被水气混流夹带越过入水槽流入调节池，堵塞调节池和泥浆管道，给污泥系统有序运行造成混乱。
发明内容
本实用新型的目的在于提供一种中厚板水处理高速过滤器液位控制装置，

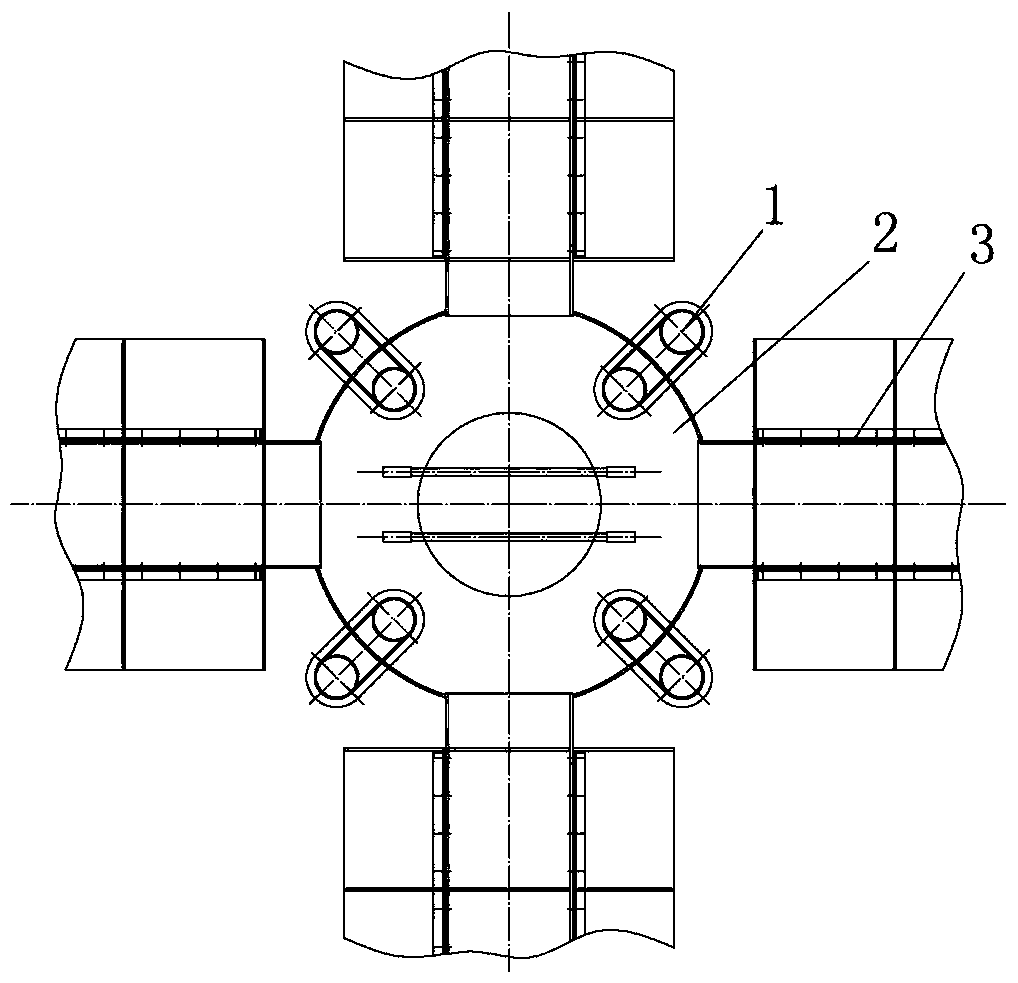

本实用新型的目的是这样实现的，一种中厚板水处理高速过滤器液位控制装置，包括呈十字形布置的水槽，在水槽的各个侧壁上分别设置着高度为200mm的不锈钢防漏网，在水槽的中部四周分别安装着一根虹吸排水管。
本实用新型结构简单，通过不锈钢防漏网来防止滤料流失，通过虹吸排水管避免反洗水位越过水槽，防止漏料现象发生。
