申请日2012.06.15
公开(公告)日2013.01.09
IPC分类号E03C1/12; E03D1/32; E03C1/122
摘要
本实用新型涉及生活废水二次利用技术领域，特别是涉及一种利用楼宇废水的冲厕装置，其进废水管的一端与上一楼层的废水排水管连通，进废水管的另一端与储水箱的内部通过第一水位控制阀连通;应急进水管的一端与自来水管连通，应急进水管的另一端与储水箱的内部通过第二水位控制阀连通;出水管的一端与储水箱的内部连通，出水管的另一端与冲厕管道连通。与现有技术相比，本实用新型利用上一楼层的生活废水冲洗下一楼层的厕所，具有成本低、节约水资源等特点。
权利要求书
1.一种利用楼宇废水的冲厕装置，其特征在于：包括储水箱，所述储水箱设置有进废水管、应急进水管、连通冲厕管道的出水管、第一水位控制阀和第二水位控制阀，
所述第一水位控制阀和第二水位控制阀均装设于所述储水箱的内部;
所述进废水管的一端与上一楼层的废水排水管连通，所述进废水管的另一端与所述储水箱的内部通过所述第一水位控制阀连通;
所述应急进水管的一端与自来水管连通，所述应急进水管的另一端与所述储水箱的内部通过所述第二水位控制阀连通。
2.根据权利要求1所述的一种利用楼宇废水的冲厕装置，其特征在于：所述第一水位控制阀装设于所述第二水位控制阀的上方。
3.根据权利要求2所述的一种利用楼宇废水的冲厕装置，其特征在于： 所述进废水管与所述上一楼层的废水排水管之间设置有过滤器。
4.根据权利要求3所述的一种利用楼宇废水的冲厕装置，其特征在于：所述第一水位控制阀和第二水位控制阀均为马桶进水阀。
5.根据权利要求3所述的一种利用楼宇废水的冲厕装置，其特征在于：所述储水箱的内部还设有水位传感器，所述第一水位控制阀和第二水位控制阀分别与所述水位传感器电连接。
6.根据权利要求3所述的一种利用楼宇废水的冲厕装置，其特征在于：所述过滤器为液体过滤器。
7.根据权利要求3所述的一种利用楼宇废水的冲厕装置，其特征在于：所述储水箱上用于连通所述出水管的出水口设置于所述储水箱的下部。
说明书
一种利用楼宇废水的冲厕装置
技术领域
本实用新型涉及生活废水二次利用技术领域，特别是涉及一种利用楼宇废水的冲厕装置。
背景技术
目前城市内居民多居住于多楼层的楼宇中，楼宇中的居民一般将其家庭生活废水，如洗衣水、洗菜水及其他洗涤水直接通过排污水管排走，而冲洗厕所往往使用洁净的自来水，浪费了大量的水资源。在水资源日益紧张的当代，如何充分利用水资源是广大技术工作者研究探索的重点。
现有技术中也存在二次使用自家废水的装置，但是这种装置往往需要使用水泵提供动力，装置成本高且耗费大量的电力能源，得不偿失。
实用新型内容
本实用新型的目的在于避免现有技术中的不足之处而提供一种利用上下楼层间势能将上楼层的生活废水储存供下楼层冲洗厕的利用楼宇废水的冲厕装置。
本实用新型的目的通过以下技术方案实现。

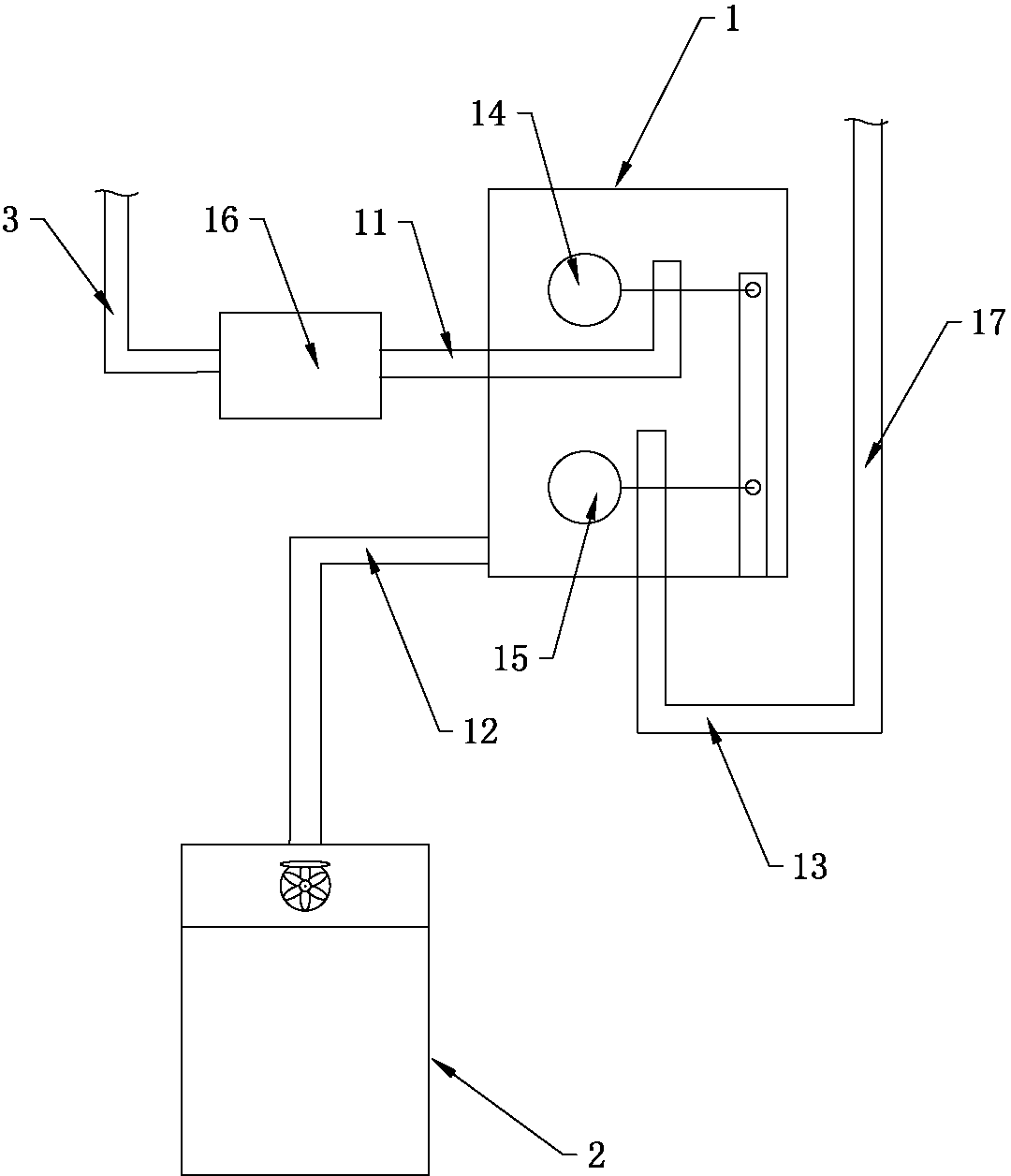

一种利用楼宇废水的冲厕装置，包括储水箱，储水箱设置有进废水管、应急进水管、连通冲厕管道的出水管、第一水位控制阀和第二水位控制阀，第一水位控制阀和第二水位控制阀均装设于储水箱的内部;进废水管的一端与上一楼层的废水排水管连通，进废水管的另一端与储水箱的内部通过第一水位控制阀连通;应急进水管的一端与自来水管连通，应急进水管的另一端与储水箱的内部通过第二水位控制阀连通。
其中，第一水位控制阀装设于第二水位控制阀的上方。
进一步的， 进废水管与上一楼层的废水排水管之间设置有过滤器。
优选的，第一水位控制阀和第二水位控制阀均为马桶进水阀。
另一优选的，储水箱的内部还设有水位传感器，第一水位控制阀和第二水位控制阀分别与水位传感器电连接。
其中，过滤器为液体过滤器。
其中，储水箱上用于连通出水管的出水口设置于储水箱的下部。
本实用新型的有益效果：一种利用楼宇废水的冲厕装置，包括储水箱，进废水管的一端与上一楼层的废水排水管连通，进废水管的另一端与储水箱的内部通过第一水位控制阀连通;应急进水管的一端与自来水管连通，应急进水管的另一端与储水箱的内部通过第二水位控制阀连通;出水管的一端与储水箱的内部连通，出水管的另一端与冲厕管道连通。与现有技术相比，本实用新型利用上一楼层的生活废水冲洗下一楼层的厕所，具有成本低、节约水资源等特点。
