申请日2012.04.16
公开(公告)日2013.01.02
IPC分类号B01D1/00
摘要
本实用新型公开了一种能回收氨基塑料废水热能的甲醇蒸发器，其筒体内部从下自上依次设置有蒸汽加热段、废水加热段和气液分离段，所述蒸汽加热段内设有通蒸汽的加热盘管，且还设有通空气的进风管道;所述废水加热段为列管式换热器，其筒壁上设有供废水流通的进水口和出水口;蒸发器顶部的出口与气液分离段连通，并在筒体侧壁上设有加料口。本实用新型能循环利用氨基塑料废水的热能对甲醇加热气化，从而降低蒸气使用量。
权利要求书

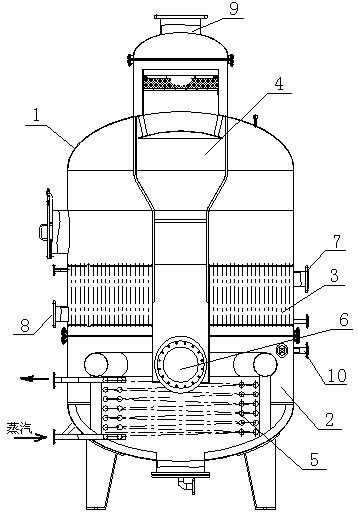

1.一种能回收氨基塑料废水热能的甲醇蒸发器，其特征在于：其筒体内部从下自上依次设置有蒸汽加热段、废水加热段和气液分离段，所述蒸汽加热段内设有通蒸汽的加热盘管，且还设有通空气的进风管道;所述废水加热段为列管式换热器，其筒壁上设有供废水流通的进水口和出水口;蒸发器顶部的出口与气液分离段连通，并在筒体侧壁上设有加料口。
2.根据权利要求1所述能回收氨基塑料废水热能的甲醇蒸发器，其特征在于：所述进风管道为设置在蒸汽加热段内的圆环形管道，并在该圆环形管道的下方均匀开设有气孔。
3.根据权利要求1所述能回收氨基塑料废水热能的甲醇蒸发器，其特征在于：所述列管式换热器的列管内用于浸泡甲醇，而列管之间空隙流通氨基塑料废水。
说明书
一种能回收氨基塑料废水热能的甲醇蒸发器
技术领域
本实用新型属于化工产品生产装置，尤其涉及利用废水节能减排的甲醛生产工艺。
背景技术
甲醛是化工基础原料，广泛应用于树脂、塑料、皮革、纸张和纤维等生产，在人们的生产生活中起着极其重要的作用。我国甲醛工业起步于1956年，经过五十多年不断改进、完善和发展，目前已成为世界甲醛生产和消费的第一大国。目前甲醛的生产绝大部分都采用银法，主要经过蒸发器气化、并在银催化作用下氧化脱氢后经吸收塔水冷吸收得到37%左右的甲醛溶液。该工艺中蒸发器需要消耗大量的蒸汽热量，目前生产1吨甲醛需要消耗455Kg的蒸汽，因此造成能源巨大消耗。
实用新型内容
发明目的：为了克服现有技术中存在的不足，本实用新型提供一种利用氨基塑料废水热能的甲醇蒸发器，从而减少能源消耗。
技术方案：为解决上述技术问题，本实用新型采用以下技术方案：一种能回收氨基塑料废水热能的甲醇蒸发器，其筒体内部从下自上依次设置有蒸汽加热段、废水加热段和气液分离段，所述蒸汽加热段内设有通蒸汽的加热盘管，且还设有通空气的进风管道;所述废水加热段为列管式换热器，其筒壁上设有供废水流通的进水口和出水口;蒸发器顶部的出口与气液分离段连通，并在筒体侧壁上设有加料口。
进一步改进，所述进风管道为设置在蒸汽加热段内的圆环形管道，并在该圆环形管道的下方均匀开设有气孔，从而使得打气更加均匀高效，利于甲醇气化。
作为优选，所述列管式换热器的列管内用于浸泡甲醇，而列管之间空隙流通氨基塑料废水。
有益效果：与现有技术相比，本实用新型具有以下优点：能循环利用氨基塑料废水的热能对甲醇加热气化，从而降低蒸气使用量。
