申请日2012.08.13
公开(公告)日2013.02.13
IPC分类号C02F103/16; C02F9/14
摘要
本实用新型公开了一种电镀废水深度处理回用系统，它包括：铁碳微电解池(1)、与铁碳微电解池(1)相连的MBR反应池(2)，与MBR反应池(2)通过管路依次相连的投加絮凝剂装置(3)、投加杀菌器装置(4)、盘式过滤器(5)、石英砂过滤器(6)、碳纤维过滤器(7)、保安过滤器(8)、超滤装置(9)、缓冲水池(10)、酸碱调节装置(11)、一级反渗透系统(12)、二级反渗透系统(13)和回用水水池(14)。本实用新型提供的电镀废水深度处理回用系统，结构设计合理，设备成套性强，可操作性强，应用范围广泛，能够实现电镀废水深度处理和回用，对环境保护和资源再利用具有重要意义。
权利要求书

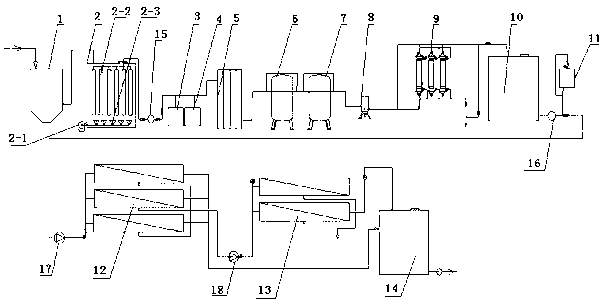

1.一种电镀废水深度处理回用系统，其特征在于，它包括：铁碳微电解池(1)、 与铁碳微电解池(1)相连的MBR反应池(2)，与MBR反应池(2)通过管路依次相连的投加絮凝剂装置(3)、投加杀菌器装置(4)、盘式过滤器(5)、石英砂过滤器(6)、碳纤维过滤器(7)、保安过滤器(8)、超滤装置(9)、缓冲水池(10)、酸碱调节装置(11)、一级反渗透系统(12)、二级反渗透系统(13)和回用水水池(14)。
2. 根据权利要求1所述的电镀废水深度处理回用系统，其特征在于，所述的MBR反应池(2)内部安装有鼓风曝气机(2-1)、MBR膜组件(2-2)和曝气盘片(2-3)。
3.根据权利要求1所述的电镀废水深度处理回用系统，其特征在于，所述的MBR反应池(2)的出水池连接有污水泵(15)。
4.根据权利要求1所述的电镀废水深度处理回用系统，其特征在于，所述的缓冲水池(10)和酸碱调节装置(11)之间的管路上安装有缓冲水泵(16)。
5.根据权利要求1至4任一项所述的电镀废水深度处理回用系统，其特征在于，所述的酸碱调节装置(11)和一级反渗透系统(12)之间的管路上安装有一级高压泵(17)。
6.根据权利要求5所述的电镀废水深度处理回用系统，其特征在于，所述的一级反渗透系统(12)和二级反渗透系统(13)之间的管路上安装有二级高压泵(18)。
7.根据权利要求6所述的电镀废水深度处理回用系统，其特征在于，所述的保安过滤器(8)的过滤粒径为1微米。
说明书
一种电镀废水深度处理回用系统
技术领域
本实用新型涉及一种废水处理装置，具体涉及一种电镀废水深度处理回用系统，属于工业废水处理技术领域。
背景技术
电镀废水是一种成份复杂、毒性较大的工业废水, 是重金属污染的主要污染源之一,也是污染水质、危害环境的主要工业废水, 现已越来越受到重视。目前电镀废水的治理已由单一单项处理技术向回收资源、节约用水的闭路循环的综合处理技术方向发展。在人们的环保意识得到不断增强的今天, 电镀废水的优化处理或回用已引起业内人士的高度重视，全球对电镀行业限制发展的呼声非常强烈，我国是全球制造大国，也是世界电镀企业最多的国家。随着环境污染的加剧，政策对电镀企业的限制极为严格。这也间接限制了相关工业和经济的发展，现有的电镀废水处理日益发展成熟，但是还是存在系统积累COD有机浓度较高、回用的水质不稳定等缺点。因此很有必要在现有技术的基础之上，设计研发一种设备成套性好、自动化程度高，可操作性强，对环境保护和资源再利用具有重要意义，能够实现电镀废水深度处理回用的装置。
发明内容
发明目的：本实用新型的目的是针对现有技术电镀废水回用系统有机含量高、回用水质不稳定等不足，研发设计一种结构设计合理，应用范围广泛，设备成套性好、自动化程度高，可操作性强，能够实现酸碱废水和重金属离子废水等电镀废水深度处理回用的系统。
技术方案：为了实现以上目的，本实用新型采取的技术方案如下：
一种电镀废水深度处理回用系统，它包括：铁碳微电解池、与铁碳微电解池相连的MBR反应池，与MBR反应池通过管路依次相连的投加絮凝剂装置、投加杀菌器装置、盘式过滤器、石英砂过滤器、碳纤维过滤器、保安过滤器、超滤装置、缓冲水池、酸碱调节装置、一级反渗透系统、二级反渗透系统和回用水水池。
作为优选方案，以上所述的电镀废水深度处理回用系统，所述的MBR反应池内部安装有鼓风曝气机、MBR膜组件和曝气盘片。
作为优选方案，以上所述的电镀废水深度处理回用系统所述的MBR反应池的出水池连接有污水泵。
作为优选方案，以上所述的电镀废水深度处理回用系统，所述的缓冲水池和酸碱调节装置之间的管路上安装有缓冲水泵。
作为优选方案，以上所述的电镀废水深度处理回用系统，所述的酸碱调节装置和一级反渗透系统之间的管路上安装有一级高压泵。
作为优选方案，以上所述的电镀废水深度处理回用系统，所述的一级反渗透系统和二级反渗透系统之间的管路上也安装有二级高压泵，通过高压泵将经过一级反渗透系统处理过的废水泵送到二级反渗透系统进行再次净化回收处理。
作为优选方案，以上所述的电镀废水深度处理回用系统，所述的保安过滤器的过滤粒径为1微米。
本实用新型提供的电镀废水深度处理回用系统将电镀处理达标的综合废水进入电镀废水深度处理系统，进行处理回用，处理回用过程中产生的COD含量较低的中水浓缩水再进入多效蒸发器蒸发结晶。
有益效果：本实用新型提供的电镀废水深度处理回用系统和现有技术相比具有以下优点：
1、独创采用铁碳微电解法来降解电镀废水，使得废水中的盐度、COD、色度得到较好的降解，使得B/C比大大提高，有利于后续生物处理效果的提高。
2、将MBR膜处理系统运用在电镀废水回用中的，可使化学处理部分积累的有机毒物得到较好的降解，可大大缓解系统的运行压力，而且MBR膜能够进行自动化学冲洗，使得MBR膜能够保持稳定状态。
3、本实用新型提供的电镀废水深度处理回用装置，设备成套性好、自动化程度高，可操作性强，能够满足系统的回用率在80%以上，通过盘式过滤、碳纤维过滤、保安过滤等善的预处理和在线监测系统，反渗透膜使用寿命更长。
