申请日2012.04.13
公开(公告)日2012.12.12
IPC分类号B65H23/192; D06H3/00
摘要
本实用新型涉及一种验布机。其目的是为了提供一种结构简单、成本低、有效消除打卷褶皱的验布机。本实用新型水处理用布验布机包括送布装置、验布装置、卷布装置，送布装置包括送布架，送布架上端设置送布轴，送布轴一端连接固定在送布架上的送布电机，送布架一端还设置张力轴，张力轴与送布轴和验布装置入布口处的入布辊平行但不在一个平面。本实用新型使水处理用布在打卷时符合拉伸要求。
权利要求书
1.一种水处理用布验布机，包括送布装置、验布装置、卷布装置，其特征在于所述送布 装置包括送布架(1)，所述送布架(1)上端设置送布轴(11)，送布轴(11)一端连接固定 在送布架(1)上的送布电机(12)，所述送布架(1)一端还设置张力轴(13)，所述张力轴 (13)、送布轴(11)和验布装置入布口处的入布辊(21)平行但不在一个平面。
2.根据权利要求1所述的水处理用布验布机，其特征在于：所述张力轴(13)与送布轴 (11)所在的平面垂直于张力轴(13)与所述入布辊(21)所在平面。
说明书
水处理用布验布机
技术领域
本实用新型涉及一种验布机，特别是涉及一种水处理用布验布机。
背景技术
水处理用布因质地硬，用途特殊，在验布打卷时要求打卷紧实且不能有褶皱现象，目前 普通的验布机工作流程一般是待验布匹放在送布装置的送布轴上，布匹直接通过验布装置的 入布辊进入验布装置，待检验完成后在卷布装置中打卷成型，在此过程中，只有卷布装置中 的卷布轴电机是唯一的动力，造成卷布过程中因布匹拉力不够而产生了大量褶皱，不能满足 水处理用布的卷布要求。
实用新型内容
本实用新型提供了一种结构简单、成本低、有效消除打卷褶皱的验布机。
本实用新型水处理用布验布机，包括送布装置、验布装置、卷布装置，所述送布装置包 括送布架，所述送布架上端设置送布轴，送布轴一端连接固定在送布架上的送布电机，所述 送布架一端还设置张力轴，所述张力轴与送布轴和验布装置入布口处的入布辊平行但不在一 个平面。
与现有技术相比本实用新型在增加了送布电机可以通过调节送布轴的转速调整水处理用 布的拉伸力，配以在张力轴，可有效地消除水处理用布打卷时的褶皱，结构简单，成本低。
本实用新型水处理用布验布机，其中所述张力轴与送布轴所在的平面垂直于张力轴与所 述入布辊所在平面。采用这个角度是因为这样能更有利于水处理用布的伸展，拉伸。

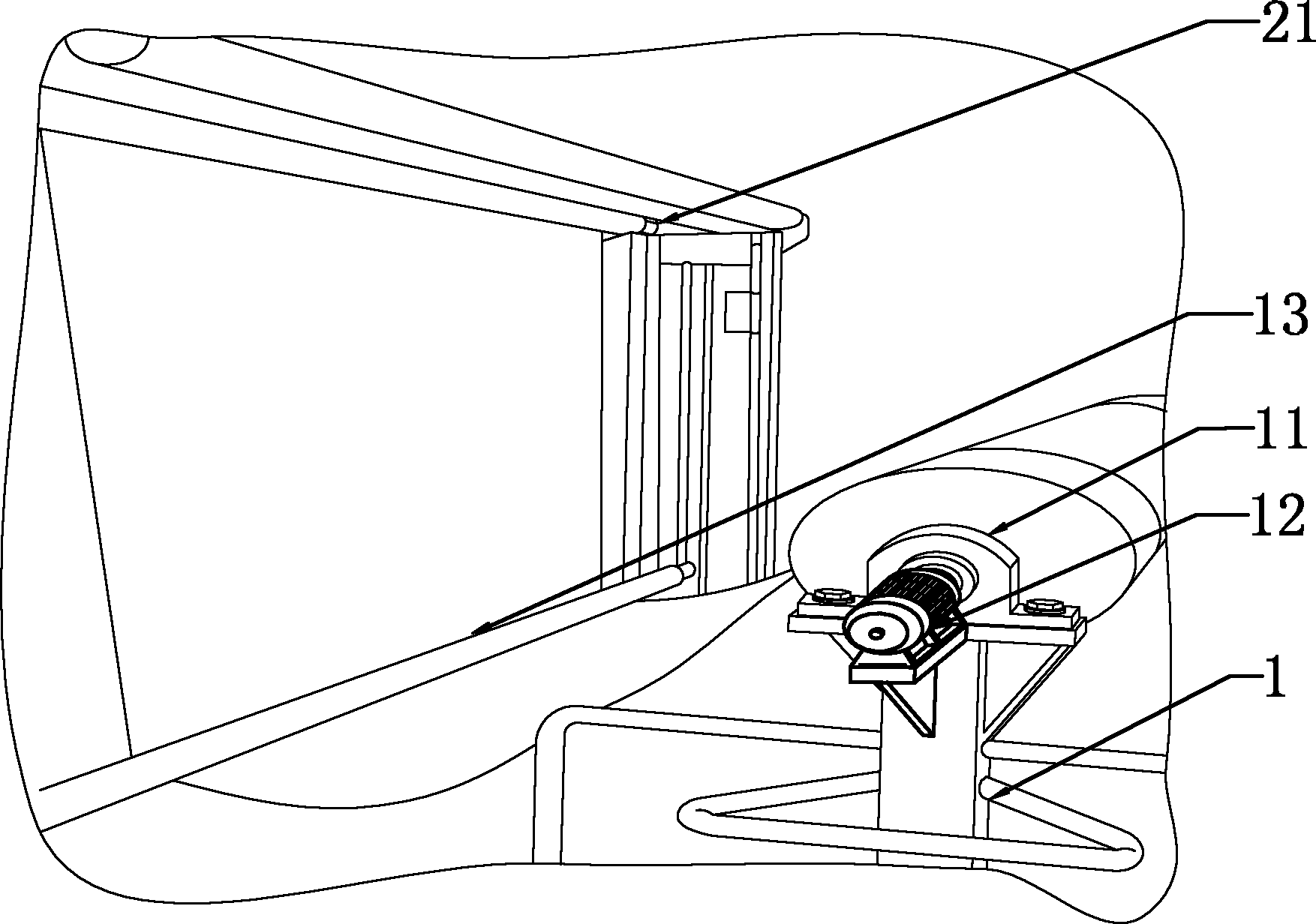

下面结合附图对本实用新型水处理用布验布机作进一步说明。
