申请日2012.04.13
公开(公告)日2012.08.22
IPC分类号E03F7/10
摘要
城市下水道污泥吸排清理车，包括汽车车身、真空清理系统、过滤装置、柔性管道、储料罐、离心回转分离装置、高压喷射系统、吸污臂、液压系统，所述真空清理系统入口连接过滤装置，过滤装置通过柔性管道连接储料罐前端中部;所述储料罐内部设有离心回转分离装置，底部设有储水罐和压塑仓，所述储水罐连接高压喷射系统，所述储料罐后端上部也连接柔性管道，所述柔性管道位于吸污臂内部，吸污臂安装在车尾，所述液压系统驱动离心回转分离装置、高压喷射系统和吸污臂。本发明节能环保，功能多样，经过负压真空抽吸，离心回转分离装置使得水和粘稠污泥分离，分离的清水用作高压喷射清理，污泥作为普通基础建筑材料使用。
权利要求书
1.城市下水道污泥吸排清理车，包括汽车车身、真空清理系统、过滤装置、柔性管道、储料罐、离心回转分离装置、高压喷射系统、吸污臂、液压系统，其特征在于，所述真空清理系统入口连接过滤装置，过滤装置通过柔性管道连接储料罐前端中部;所述储料罐内部设有离心回转分离装置，底部设有储水罐和压塑仓，所述储水罐连接高压喷射系统，所述储料罐后端上部也连接柔性管道，所述柔性管道位于吸污臂内部，吸污臂安装在车尾，所述液压系统驱动离心回转分离装置、高压喷射系统和吸污臂。
说明书
城市下水道污泥吸排清理车
技术领域
本发明涉及一种下水道清理车，具体为一种采用工业真空技术的城市下水道污泥吸排清理车。
背景技术
城市下水道污泥的清理一直是市政工程的一大难题。如果采用人工作业，工作量大，工作环境差;现有工程车的功能比较单一，大多是采用潜水污泥泵，另外还需要单独的清理车喷水清洁，工作效率不高，处理污泥过程还可能产生二次污染，无法达到现代城市卫生要求。
发明内容
本发明所解决的技术问题在于提供一种城市下水道污泥吸排清理车，该发明采用活动吸污臂，经过负压真空抽吸，离心回转分离，使得水和粘稠污泥分离，分离的清水可以用作高压喷射泵清理，污泥作为普通基础建筑材料使用。

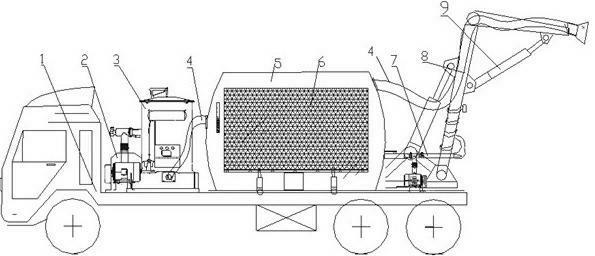

本发明所解决的技术问题采用以下技术方案来实现：城市下水道污泥吸排清理车，包括汽车车身、真空清理系统、过滤装置、柔性管道、储料罐、离心回转分离装置、高压喷射系统、吸污臂、液压系统;所述真空清理系统用于真空抽吸污泥，其入口连接过滤装置，过滤装置通过柔性管道连接储料罐前端中部;所述储料罐内部设有离心回转分离装置，底部设有储水罐和压塑仓，所述储料罐用于分离水和粘稠污泥并储存分离后的污泥与清水;所述储水罐连接高压喷射系统，所述高压喷射系统从储水罐取水，用于实现下水道和现场受污环境的高压水射清理;所述储料罐后端上部也连接柔性管道，应用柔性管道可以适应不同下水道条件的需要;所述柔性管道位于吸污臂内部，吸污臂安装在车尾，所述吸污臂用于支撑和操纵柔性管道、与高压水射管道作业;所述液压系统驱动离心回转分离装置、高压喷射系统和吸污臂，用于实现辅助作业要求。
有益效果：本发明节能环保，功能多样，经过负压真空抽吸，离心回转分离装置使得水和粘稠污泥分离，分离的清水用作高压喷射清理，污泥作为普通基础建筑材料使用。
