申请日2012.04.13
公开(公告)日2012.08.01
IPC分类号C02F3/30; C02F9/14
摘要
畜禽污水好氧-缺氧-好氧固定化微生物生化装置，涉及一种畜禽养殖废水处理。设有预曝生化池、缺氧池、深度生化池、微生物载体、曝气器、气管、鼓风机和污泥泵;预曝生化池设有进水导流管、缺氧池导流管和排泥管;缺氧池设有微生物载体固定架和导流管;深度生化池设有微生物载体固定架、出水口、气管口和排泥管;畜禽污水经进水导流管排入预曝生化池内，预曝生化池通过缺氧池导流管与缺氧池连接;缺氧池通过导流管与深度生化池连接;微生物载体由微生物载体固定架固定在缺氧池和深度生化池内;微生物由微生物载体固定在微生物载体固定架上;曝气器通过气管与鼓风机连接，排泥管与污泥泵连接，处理后由出水口排出。
权利要求书
1.畜禽污水好氧-缺氧-好氧固定化微生物生化装置，其特征在于设有活性污泥预曝生化 池、固定化微生物缺氧池、固定化微生物深度生化池、第1微生物载体、第2微生物载体、 曝气器、气管、鼓风机和污泥泵;所述活性污泥预曝生化池设有进水导流管、缺氧池导流管 和第1排泥管;所述固定化微生物缺氧池设有第1微生物载体固定架和导流管;所述固定化 微生物深度生化池设有第2微生物载体固定架、出水口、气管口和第2排泥管;
所述活性污泥预曝生化池的进水导流管外接畜禽污水出口，畜禽污水经进水导流管排入 活性污泥预曝生化池内，所述活性污泥预曝生化池通过缺氧池导流管与固定化微生物缺氧池 连接;所述固定化微生物缺氧池通过导流管与固定化微生物深度生化池连接;
第1微生物载体由第1微生物载体固定架固定在固定化微生物缺氧池内;第2微生物载 体由第2微生物载体固定架固定在固定化微生物深度生化池内;微生物由第1微生物载体和 第2微生物载体分别固定在第1微生物载体固定架和第2微生物载体固定架上;曝气器通过 气管与鼓风机连接，由曝气器把气体打入活性污泥预曝生化池和固定化微生物深度生化池内; 第1排泥管与第2排泥管连接后再与污泥泵连接，固定化微生物深度生化池进行达标生化处 理后由出水口排出。
说明书
畜禽污水好氧-缺氧-好氧固定化微生物生化装置
技术领域
本发明涉及一种畜禽养殖废水处理，尤其是涉及一种畜禽污水好氧-缺氧-好氧(A-O-A) 固定化微生物生化装置。
背景技术
目前，公知的畜禽污水生化装置未能满足畜禽养殖污染治理的实际需要，存在活性污泥 定质效果差、操作复杂、微生物载体使用寿命短、恶臭气体多等诸多问题。
中国专利CN201240947公开一种畜禽污水末端多级人工地质快渗处理系统，包括左快渗 池组、右快渗池组;右快渗池组包括右第一级快渗池、右第二级快渗池、右第三级快渗池; 右第一级快渗池、右第二级快渗池、右第三级快渗池从上到下依次排列，右第一级快渗池、 右第二级快渗池、右第三级快渗池内均设有渗滤介质;左快渗池组包括左第一级快渗池、左 第二级快渗池、左第三级快渗池;左第一级快渗池、左第二级快渗池、左第三级快渗池从上 到下依次排列，左第一级快渗池、左第二级快渗池、左第三级快渗池内均设有渗滤介质。
发明内容
本发明的目的在于针对现有的畜禽污水生化装置，活性污泥定质效果差、操作复杂、微 生物载体使用寿命短、恶臭气体多等问题，提供一种通过“活性污泥预曝生化池——固定化 微生物缺氧池——固定化微生物深度生化池相结合的工艺”(简称A-O-A工艺)装置，以解 决活性污泥定质效果差，操作复杂，微生物载体使用寿命短、恶臭气体多等问题，形成畜禽 污水容易生化、活性污泥定质效果好、操作简单、微生物载体使用寿命长，恶臭气体少的畜 禽污水好氧-缺氧-好氧固定化微生物生化装置。

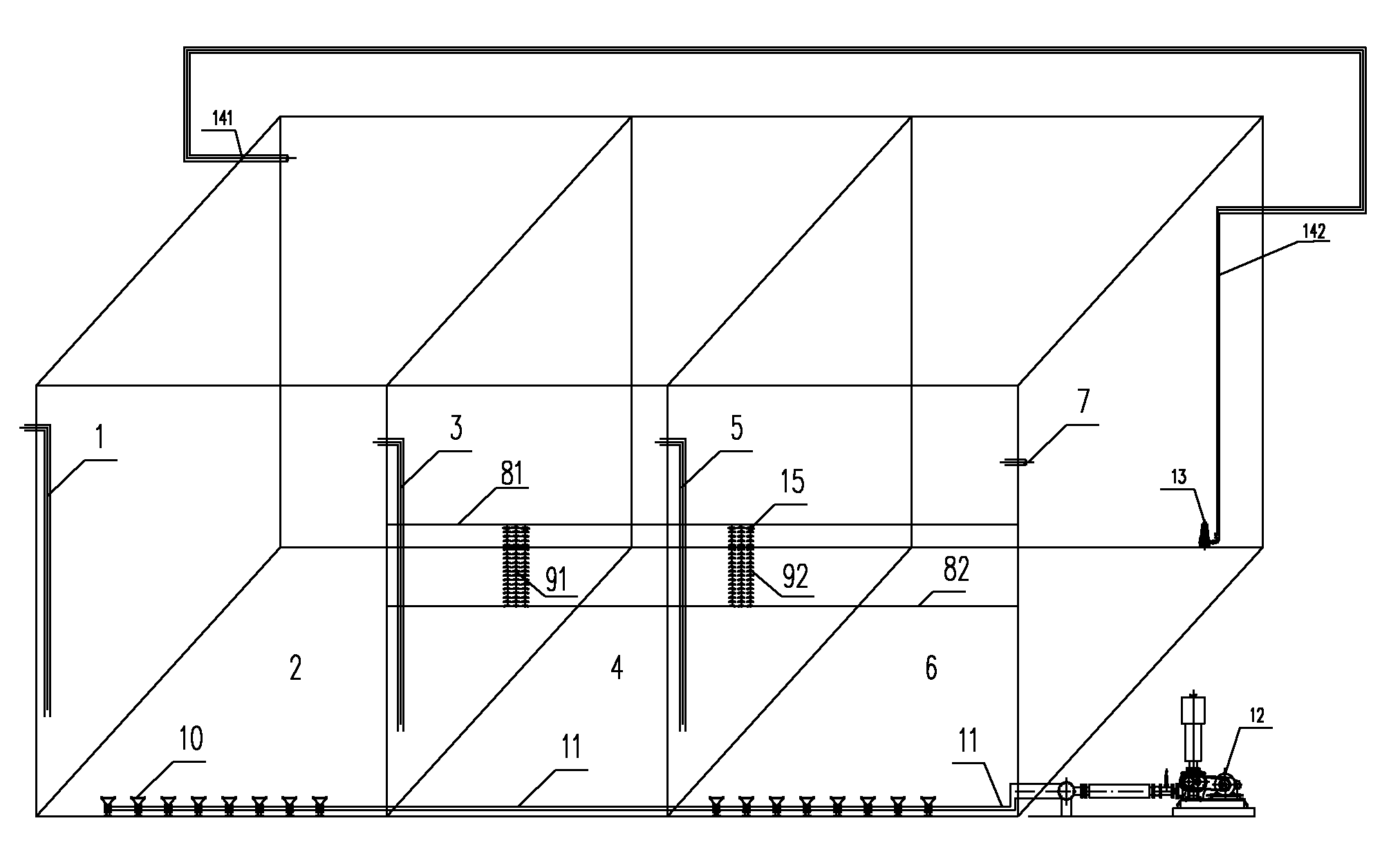

本发明设有活性污泥预曝生化池、固定化微生物缺氧池、固定化微生物深度生化池、第 1微生物载体、第2微生物载体、曝气器、气管、鼓风机和污泥泵;所述活性污泥预曝生化 池设有进水导流管、缺氧池导流管和第1排泥管;所述固定化微生物缺氧池设有第1微生物 载体固定架和导流管;所述固定化微生物深度生化池设有第2微生物载体固定架、出水口、 气管口和第2排泥管;
所述活性污泥预曝生化池的进水导流管外接畜禽污水出口，畜禽污水经进水导流管排入 活性污泥预曝生化池内，所述活性污泥预曝生化池通过缺氧池导流管与固定化微生物缺氧池 连接;所述固定化微生物缺氧池通过导流管与固定化微生物深度生化池连接;
第1微生物载体由第1微生物载体固定架固定在固定化微生物缺氧池内;第2微生物载 体由第2微生物载体固定架固定在固定化微生物深度生化池内;微生物由第1微生物载体和 第2微生物载体分别固定在第1微生物载体固定架和第2微生物载体固定架上;曝气器通过 气管与鼓风机连接，由曝气器把气体打入活性污泥预曝生化池和固定化微生物深度生化池内; 第1排泥管与第2排泥管连接后再与污泥泵连接，固定化微生物深度生化池进行达标生化处 理后由出水口排出。
畜禽污水由进水导流管进入活性污泥预曝生化池，经过预曝后由缺氧池导流管进入固定 化微生物缺氧池进行硝化与反硝化反应，反应后由导流管进入固定化微生物深度生化池进行 达标生化处理，处理后由出水口排出。
固定化微生物深度生化池内的部分微生物由污泥泵抽起经排泥管排入活性污泥预曝生化 池内。
与现有的畜禽污水处理方法相比，本发明的有益效果是，可以在处理畜禽污水和其它有 机污水时，通过提高微生物的质量和数量，增强微生物的净化效果和减轻恶臭气体的产生， 并通过多段生化的优势结合，简化日常复杂的操作，还可提高微生物载体的使用寿命。
