申请日2012.04.14
公开(公告)日2012.11.07
IPC分类号B65F3/00
摘要
一种可防止污水外泄的垃圾运输车。属于环卫运输车辆领域。该垃圾运输车可避免污水从车厢内渗出,污染环境。车厢的后端安装有后门,后门的上端与车厢的门框的上部铰接,后门通过两个液压缸的活塞杆驱动打开或关闭,两个液压缸的缸体与车厢的左、右侧壁的外表面固接,后门与车厢的门框之间固定有密封胶条,车厢的底部设有集水箱,集水箱上表面的左、右侧边及前侧边设有斜坡形外沿,斜坡形外沿与车厢的内侧壁紧密连接,集水箱的上盖板的前端向下倾斜设置,集水箱的上盖板与水平面之间的夹角为2~3°,上盖板上设有数个小孔,集水箱的箱侧壁底部与车厢相对应位置处同轴设有出水口,出水口处安装有控制阀门。本实用新型用于垃圾运输。
权利要求书

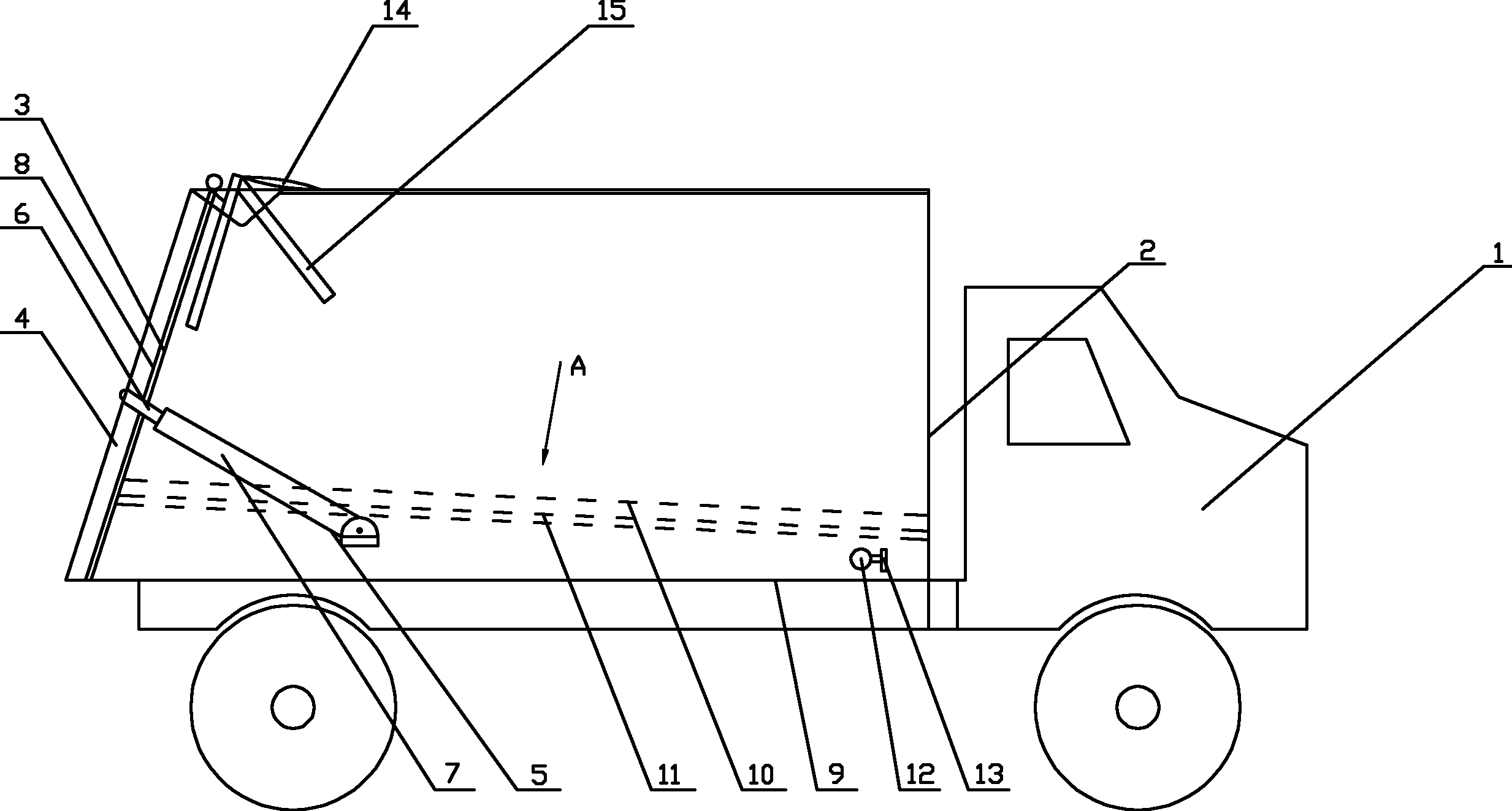

1.一种可防止污水外泄的垃圾运输车,所述的垃圾运输车包括车体(1),车体(1)上安装有由左侧壁、右侧壁及前侧壁围成的车厢(2),所述的车厢(2)的后端固定有门框(3),车厢(2)的后端安装有后门(4),后门(4)的上端与车厢(2)的门框(3)的上部铰接,后门(4)通过两个液压缸(5)的活塞杆(6)驱动打开或关闭,两个液压缸(5)的缸体(7)分别固定在该车厢(2)的左侧壁的外表面上和右侧壁的外表面上,后门(4)与车厢(2)的门框(3)之间固定有密封胶条(8),其特征是:车厢(2)的底部设有集水箱(9),集水箱(9)上表面的左侧边、右侧边及前侧边设有斜坡形外沿(10),斜坡形外沿(10)高出集水箱(9)上表面4~6cm,斜坡形外沿(10)与车厢(2)的内侧壁紧密连接,集水箱(9)为封闭水箱,集水箱(9)的上盖板(11)的前端向下倾斜设置,集水箱(9)的上盖板(11)与水平面之间的夹角为2~3°,上盖板(11)上设有数个小孔(16),集水箱(9)的箱侧壁底部与车厢(2)相对应位置处同轴设有出水口(12),出水口(12)处安装有控制阀门(13)。
2.根据权利要求1所述的可防止污水外泄的垃圾运输车,其特征是:车厢(2)的后上部安装有油缸(14),油缸(14)驱动拨动板(15)将车厢(2)内的垃圾拨往车厢(2)内的前部。
说明书
一种可防止污水外泄的垃圾运输车
技术领域
本实用新型涉及一种垃圾运输专用车辆,属于环卫运输车辆领域。
背景技术
目前,垃圾运输车车厢虽然采用密封式结构,但无法密封住垃圾中的污水。当运输含有污水的垃圾时,污水容易从车厢内渗出,流到城市的街道上,污染环境,影响市容市貌。
发明内容
本实用新型的目的是提供一种可防止污水外泄的垃圾运输车,该垃圾运输车可避免污水从车厢内渗出,污染环境。
实现上述目的,本实用新型采取的技术方案是:
一种可防止污水外泄的垃圾运输车,所述的垃圾运输车包括车体,车体上安装有由左侧壁、右侧壁及前侧壁围成的车厢,所述的车厢的后端固定有门框,车厢的后端安装有后门,后门的上端与车厢的门框的上部铰接,后门通过两个液压缸的活塞杆驱动打开或关闭,两个液压缸的缸体分别固定在该车厢的左侧壁的外表面上和右侧壁的外表面上,后门与车厢的门框之间固定有密封胶条,车厢的底部设有集水箱,集水箱上表面的左侧边、右侧边及前侧边设有斜坡形外沿,斜坡形外沿高出集水箱上表面4~6cm,斜坡形外沿与车厢的内侧壁紧密连接,集水箱为封闭水箱,集水箱的上盖板的前端向下倾斜设置,集水箱的上盖板与水平面之间的夹角为2~3°,上盖板上设有数个小孔,集水箱的箱侧壁底部与车厢相对应位置处同轴设有出水口,出水口处安装有控制阀门。
车厢的后上部安装有油缸,油缸驱动拨动板将车厢内的垃圾拨往车厢内的前部。
本实用新型的有益效果是:本实用新型可防止污水通过车厢缝隙外泄,并将污水与垃圾分离,可将污水集中储存择地外放,杜绝了垃圾运输过程中对环境的破坏。
