申请日2012.04.13
公开(公告)日2012.11.14
IPC分类号F28D1/06; F23G7/00
摘要

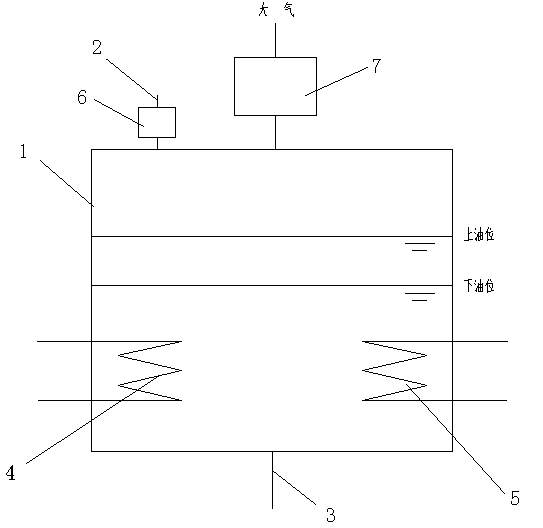

本实用新型公开了一种污泥干化焚烧多功能导热油高位油箱，其特征是它包括油箱本体(1)，所述油箱本体(1)上部设有导热油进口(2)，其下部设有导热油出口(3)，油箱本体(1)内设有输入热量热交换器(4)和输出热量热交换器(5)。本实用新型结构简单实用，不但具有储油、排气功能，还能根据干化机特征，预先设定油温范围，使导热油油温保持在稳定范围，调节油冷热体积，保证系统的正常运行，并具有过滤去除油中杂质、吸附油烟，减少大气污染功能。
权利要求书
1.一种污泥干化焚烧多功能导热油高位油箱，其特征是它包括油箱本体(1)，所述油箱本体(1)上部设有导热油进口(2)，其下部设有导热油出口(3)，油箱本体(1)内设有输入热量热交换器(4)和输出热量热交换器(5)。
2.根据权利要求1所述的污泥干化焚烧多功能导热油高位油箱，其特征是所述油箱本体(1)的顶部设有呼吸器(6)。
3.根据权利要求1所述的污泥干化焚烧多功能导热油高位油箱，其特征是所述输入热量热交换器(4)为电加热器。
4.根据权利要求1所述的污泥干化焚烧多功能导热油高位油箱，其特征是所述导热油进口(2)处设有滤油器(7)。
说明书
污泥干化焚烧多功能导热油高位油箱
技术领域
本实用新型属于污泥处理技术领域，具体地说是一种应用于污泥干化焚烧的循环导热油系统中的设备。
背景技术
目前全国城市污水处理率已达73%，2010年污泥产量就达6.8万吨/天。污泥干化焚烧，利用焚烧产生的热量加热导热油，再用导热油间接加热脱水污泥使之干化，采用低成本污泥高干脱水、干化、焚烧工艺处置污泥，是一种有效的技术。为了简化焚烧热量再利用系统及提高传热效率，减少污泥干化产生的臭味气体。常采用循环导热油热量交换技术。
一般循环导热油系统高位油箱只具有储存导热油、排除导热油循环油路内的空气，减缓导热油热胀冷缩引起的体积变化对循环系统的影响等功能。
污泥焚烧炉启动前，不产生热量，无法提供热量干化污泥，而启动后需及时供给干化污泥，这样就存在一个污泥干化、供给衔接问题。
污泥焚烧，当污泥干基低位热值较大时，除维持焚烧外还有多余热量，多余热量必须及时排出，否则炉温会上升，导热油油温也随之上升，破坏热平衡，造成整个焚烧系统不稳定。当污泥干基低位热值较小时，污泥焚烧产生的热量不足以维持污泥干化，焚烧热平衡。必须额外补充缺少的热量才能维持污泥焚烧。
发明内容
本实用新型的目的就是针对上述现有技术的不足，提供一种结构紧凑、实用的污泥干化焚烧多功能导热油高位油箱。
本实用新型采用的技术方案如下：
一种污泥干化焚烧多功能导热油高位油箱，其特征是它包括油箱本体，所述油箱本体上部设有导热油进口，其下部设有导热油出口，油箱本体内设有输入热量热交换器和输出热量热交换器。
所述油箱本体的顶部设有呼吸器。
所述输入热量热交换器为电加热器。
所述导热油进口处设有滤油器。
本实用新型的有益效果有：
结构简单实用，不但具有储油、排气功能，还能根据干化机特征，预先设定油温范围，使导热油油温保持在稳定范围，调节油冷热体积，保证系统的正常运行，并具有过滤去除油中杂质、吸附油烟，减少大气污染功能。
