申请日2012.04.13
公开(公告)日2012.12.05
IPC分类号B02C4/08; C02F11/00; B02C4/42; B02C4/30
摘要
本实用新型公开了一种干化污泥捕捉破碎机，其特征是在带进、出口的捕捉破碎工作腔内安装有上下两层轧辊，其中上层轧辊沿轧辊的轴向在其圆周方向开有等距离的条形错位轧槽，位于上层轧辊下方的下层轧辊的外壁上径向开有等距离的环形错位轧槽。本实用新型能捕捉破碎大颗粒干化污泥，而不对小颗粒干化污泥进行破碎。经捕捉破碎后的干化污泥粒径符合循环流化床污泥焚烧炉入炉粒径要求，使焚烧炉焚烧正常、稳定。
权利要求书
1.一种干化污泥捕捉破碎机，其特征是在带进、出口的捕捉破碎工作腔内安装有上下两层轧辊，其中上层轧辊沿轧辊的轴向在其圆周方向开有等距离的条形错位轧槽，位于上层轧辊下方的下层轧辊的外壁上径向开有等距离的环形错位轧槽。
2.根据权利要求1所述的干化污泥捕捉破碎机，其特征是所述上层轧辊和下层轧辊的同向端部分别设有两组相啮合的传动齿轮，它们由同一主动齿轮驱动。
3.根据权利要求1所述的干化污泥捕捉破碎机，其特征是所述条形错位轧槽断面为外大内小的正梯形。
说明书
干化污泥捕捉破碎机
技术领域
本实用新型属于污泥处理技术领域，具体地说是一种污泥干化焚烧、捕捉破碎大颗粒干化污泥的设备。该设备能使进入循环流化床污泥焚烧炉的干化污泥颗粒粒径满足焚烧炉对进泥泥径的要求。
背景技术
2003年我国城市污水处理厂年排放干污泥大约30×104t，还以每年大约10%的速度在增长。采用焚烧是最彻底的污泥处理方法，它能利用污泥热值进行焚烧(视污泥含水率及污泥的干基低位热值而论，分为三种焚烧方式：添加辅助燃料焚烧、自平衡焚烧、多余热量输出焚烧)。为了可靠焚烧，循环流化床污泥焚烧炉对入炉干化污泥粒径有一定的要求，一般要求dmax≤8mm，d50=0.8~1.2mm，d75≤9%。太细，还来不及完全燃烧，就会被烟气带出旋风分离器，使飞灰未完全燃烧，热损失增大。太粗，无法参与循环，易结焦，对底渣处理系统带来很大问题。干化机排出的干化污泥，其粒径可分为三部分，一部分≥8mm;一部分≤1.2mm;另一部分<8mm，>1.2mm。
一般干化污泥破碎机只具有破碎功能，它不但破碎大颗粒干化污泥，还可能破碎小颗粒干化污泥，造成干化污泥过细比例增加，不利于循环流化床污泥焚烧炉正常焚烧。由此还可能引起飞灰未完全燃烧，热损失增大而破坏热平衡，致使本来可以自平衡焚烧的干化污泥需要添加辅助燃料才能焚烧。
发明内容
本实用新型的目的就是针对上述技术不足，提供一个既能对大颗粒干化污泥进行捕捉破碎，又不对符合进循环流化床污泥焚烧炉粒径的干化污泥进行破碎，避免造成干化污泥过细污泥比例增加的干化污泥捕捉破碎机。
本实用新型采用的技术方案如下：

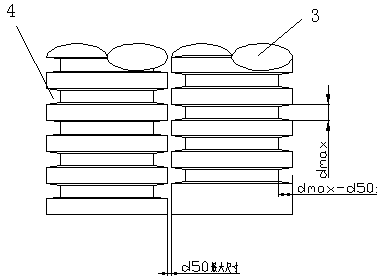

一种干化污泥捕捉破碎机，其特征是在带进、出口的捕捉破碎工作腔内安装有上下两层轧辊，其中上层轧辊沿轧辊的轴向在其圆周方向开有等距离的条形错位轧槽，位于上层轧辊下方的下层轧辊的外壁上径向开有等距离的环形错位轧槽。
所述上层轧辊和下层轧辊的同向端部分别设有两组相啮合的传动齿轮，它们由同一主动齿轮驱动。
所述条形错位轧槽断面为外大内小的正梯形。
本实用新型的有益效果有：
能捕捉破碎大颗粒干化污泥，而不对小颗粒干化污泥进行破碎。经捕捉破碎后的干化污泥粒径符合循环流化床污泥焚烧炉入炉粒径要求，使焚烧炉焚烧正常、稳定。
