申请日2012.08.13
公开(公告)日2013.03.06
IPC分类号B01D35/143; B01D29/58
摘要
本实用新型涉及一种处理重金属离子污水的过滤装置，包括过滤池、过滤层、浓度监测设备，所述的过滤池一端设有进水口，另一端设有出水口;所述的过滤池内设有至少一层过滤层，所述的过滤层位于进水口与出水口之间且将过滤池分隔为若干层;所述的进水口设有进水阀门，所述的出水口设有出水阀门，所述的进水阀门上配有自动传感器A，所述的出水阀门上配有自动传感器B，所述的进水口、出水口分别连接浓度监测设备，所述的浓度监测设备分别连接自动传感器A、自动传感器B并分别通过自动传感器A、自动传感器B控制进水阀门、出水阀门。本实用新型能够通过浓度监测设备监测并对比过滤前后水中重离子的浓度，从而提醒操作者及时更换过滤介质。
权利要求书

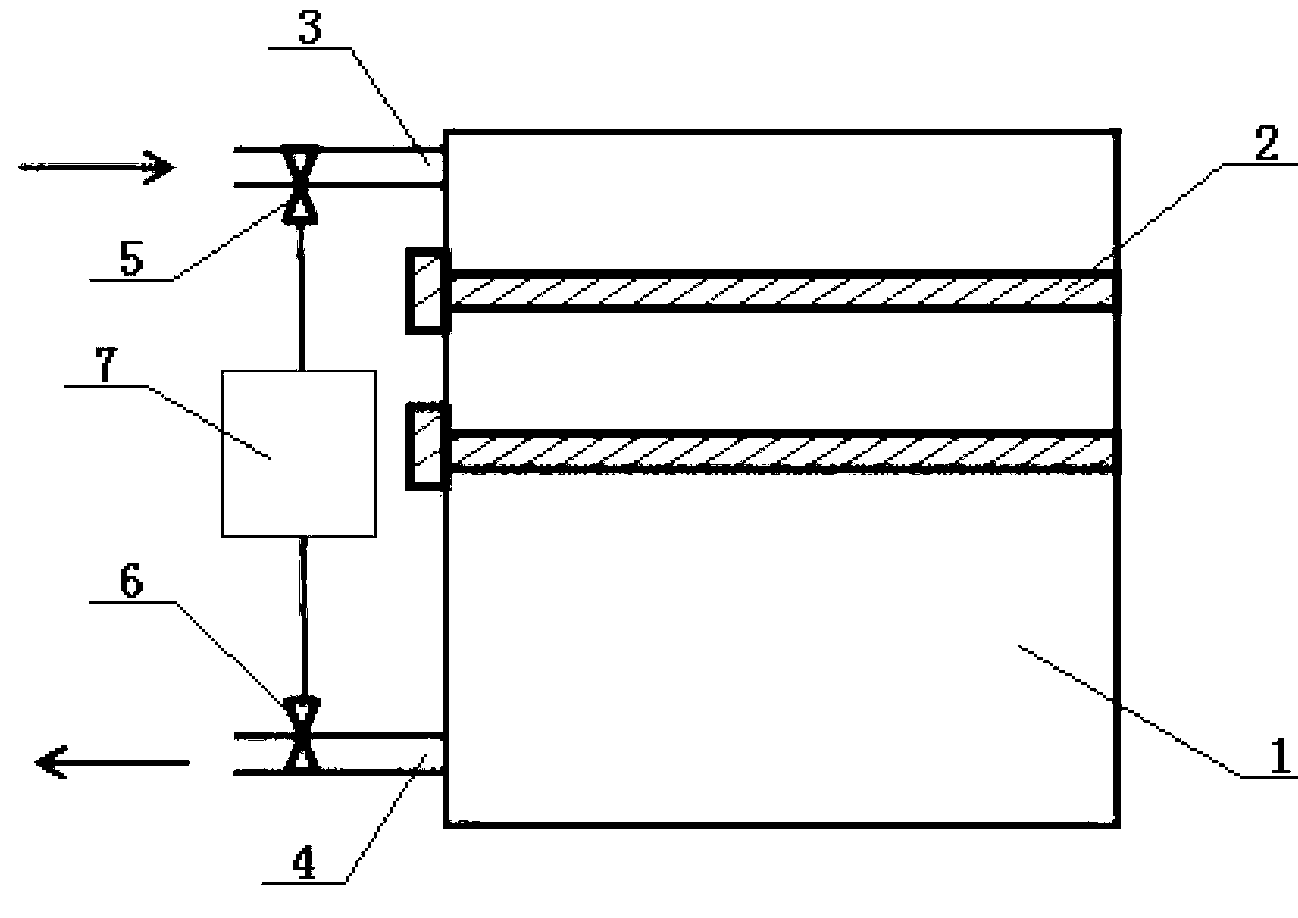

1.一种处理重金属离子污水的过滤装置，包括过滤池(1)、过滤层(2)、浓度监测设备 (7)，其特征在于：所述的过滤池(1)一端设有进水口(3)，另一端设有出水口(4); 所述的过滤池(1)内设有至少一层过滤层(2)，所述的过滤层(2)位于进水口(3) 与出水口(4)之间且将过滤池(1)分隔为若干层;所述的进水口(3)设有进水阀门 (5)，所述的出水口(4)设有出水阀门(6)，所述的进水阀门(5)上配有自动传感 器A，所述的出水阀门(6)上配有自动传感器B，所述的进水口(3)、出水口(4) 分别连接浓度监测设备(7)，所述的浓度监测设备(7)分别连接自动传感器A、自动 传感器B并分别通过自动传感器A、自动传感器B控制进水阀门(5)、出水阀门(6)。
2.如权利要求1所述的一种处理重金属离子污水的过滤装置，其特征在于：所述的过滤 层(2)采用硅藻土作为过滤介质。
3.如权利要求1所述的一种处理重金属离子污水的过滤装置，其特征在于：所述的过滤 层(2)其层数为2层。
4.如权利要求3所述的一种处理重金属离子污水的过滤装置，其特征在于：所述的过滤 层(2)其层与层之间相互平行设置。
5.如权利要求1所述的一种处理重金属离子污水的过滤装置，其特征在于：所述的过滤 层(2)为抽屉式结构，从过滤池(1)的一侧插入;所述的过滤池(1)一侧设有与过 滤层(2)的层数以及截面形状相对应的插口。
6.如权利要求1所述的一种处理重金属离子污水的过滤装置，其特征在于：所述的浓度 监测设备(7)包括开关(8)、电源、浓度差感应装置、浓度差显示表(9)、自动报警 器(10)，所述的开关(8)连接电源，所述的电源连接浓度差感应装置，所述的浓度 差感应装置分别连接浓度差显示表(9)、自动报警器(10)。
说明书
一种处理重金属离子污水的过滤装置
技术领域
本实用新型属污水处理技术领域，特别是涉及一种处理重金属离子污水的过滤装置。
背景技术
水是人类及生物体赖以生存的物质基础。然而，随着工业的高速发展，大量的污染物 排放造成水体不同程度的污染。就污染物而言，重金属污染对人体及生物体危害巨大。例 如，日本的水俣病，就是水体中汞污染造成的。
目前处理废水中重金属离子的设备和材料很多，其中储量丰富、成本低的硅藻土因具 有吸附性强、表面积大、表面具有负电荷等性质，可应用于污水净化装置。当硅藻土吸附 重金属离子达到饱和时，过滤效率下降，为保证净化效果，需要及时更换硅藻土。现有的 以硅藻土为过滤介质的装置对硅藻土最大限度地利用和回收关注很少。本实用新型提供一 种处理重金属离子污水的过滤装置，可以有效解决上述问题。
发明内容
本实用新型所要解决的技术问题是提供一种处理重金属离子污水的过滤装置，能够通 过浓度监测设备监测并对比过滤前后水中重离子的浓度，从而提醒操作者及时更换过滤介 质。
本实用新型解决其技术问题所采用的技术方案是：提供一种处理重金属离子污水的过 滤装置，包括过滤池、过滤层、浓度监测设备，所述的过滤池一端设有进水口，另一端设 有出水口;所述的过滤池内设有至少一层过滤层，所述的过滤层位于进水口与出水口之间 且将过滤池分隔为若干层;所述的进水口设有进水阀门，所述的出水口设有出水阀门，所 述的进水阀门上配有自动传感器A，所述的出水阀门上配有自动传感器B，所述的进水口、 出水口分别连接浓度监测设备，所述的浓度监测设备分别连接自动传感器A、自动传感器 B并分别通过自动传感器A、自动传感器B控制进水阀门、出水阀门。
所述的过滤层采用硅藻土作为过滤介质。
所述的过滤层其层数为2层。
所述的过滤层其层与层之间相互平行设置。
所述的过滤层为抽屉式结构，从过滤池的一侧插入;所述的过滤池一侧设有与过滤层 的层数以及截面形状相对应的插口。
所述的浓度监测设备包括开关、电源、浓度差感应装置、浓度差显示表、自动报警器， 所述的开关连接电源，所述的电源连接浓度差感应装置，所述的浓度差感应装置分别连接 浓度差显示表、自动报警器。
有益效果
本实用新型具有下列有益效果：
1、不仅可以对重金属离子的过滤效果进行精确测量，并能及时提醒操作者更换过滤 介质;
2、最大限度地利用资源，节约了成本，且不会造成二次污染;
3、操作简单，使用方便;
4、可通过增加过滤层的层数或者将多个该过滤装置串联使用，从而更高效地去除污 水中的重金属离子。
