申请日2012.04.11
公开(公告)日2013.01.09
IPC分类号C02F1/32; C02F101/30; C02F1/72
摘要
本实用新型公开了一种有机废水光降解高效反应装置，该装置主要由壳体、折流板、石英玻璃管、玻璃外管套帽、UV灯管和光催化剂层组成;至少一个折流板固定连接在壳体的内壁上，使壳体内部的待处理有机废水形成湍流;所述光催化剂层设在各折流板的外表面以及壳体的内壁表面上;一个以上的石英玻璃管固定连接在壳体上，且石英玻璃管的全部或主体部分位于壳体内部，所述UV灯管通过连接在石英玻璃管一端的玻璃外管套帽设于石英玻璃管内。本装置可高效降解有机废水，COD去除率达到68%以上，而且节能稳定，使用寿命长。
权利要求书

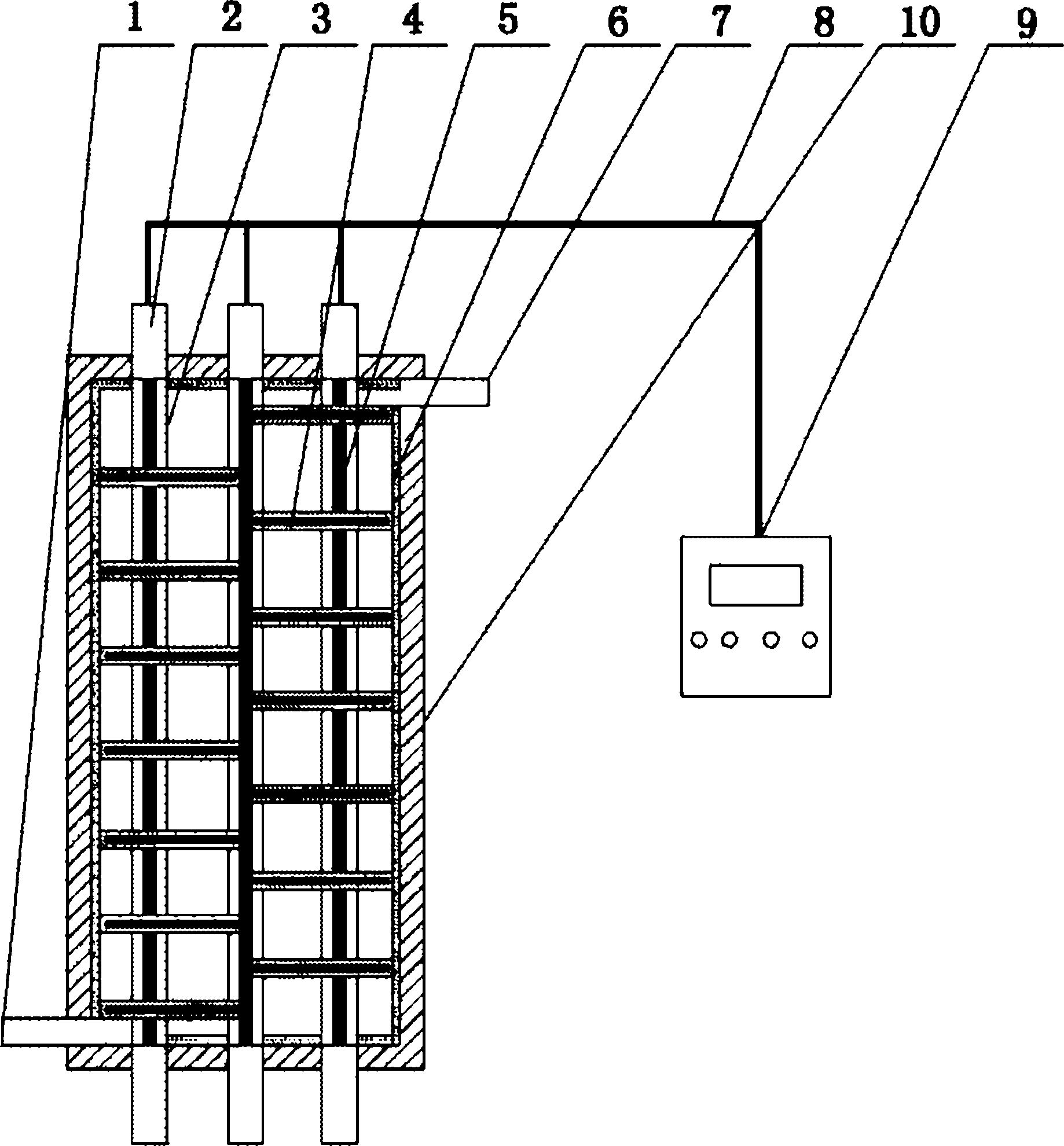

1.一种有机废水光降解高效反应装置，其特征在于该装置主要由壳体 (10)、折流板(4)、石英玻璃管(3)、玻璃外管套帽(2)、UV灯管(5) 和光催化剂层(6)组成;至少一个折流板(4)固定连接在壳体(10)的 内壁上，使壳体(10)内部的待处理有机废水形成湍流;所述光催化剂层 (6)设在各折流板(4)的外表面以及壳体(10)的内壁表面上;一个以 上的石英玻璃管(3)固定连接在壳体(10)上，且石英玻璃管(3)的全 部或主体部分位于壳体(10)内部;所述UV灯管(5)通过连接在石英玻 璃管(3)一端的玻璃外管套帽(2)设于石英玻璃管(3)内。
2.根据权利要求1所述的有机废水光降解高效反应装置，其特征在于 在壳体(10)的下部设有有机废水的入水口(1)，在壳体(10)的上部设 有出水口(1)。
3.根据权利要求1所述的有机废水光降解高效反应装置，其特征在于 所述玻璃外管套帽(2)上设有紫外灯电源线出口，所述UV灯管(5)的电 源线通过该出口与位于壳体(10)外的电控系统(9)连接。
4.根据权利要求1所述的有机废水光降解高效反应装置，其特征在于 每个石英玻璃管(3)内至少设有一个UV灯管(5)。
说明书
一种有机废水光降解高效反应装置
技术领域
本实用新型属于水处理领域，具体涉及一种有机废水光催化降解高效 反应装置。
背景技术
利用光催化剂来降解和处理废水中有机污染物成为环境领域非常活跃 的一个方向。用光催化剂处理污水具有很多优点，如：催化反应在常温常 压下就可以运行，能耗比较低;降解速度比较快，操作简单;几乎能降解 废水中所有的有机物，有机物被矿化或降解为CO2和H2O，没有二次污染， 是现代生产的清洁工艺，但是现有的一些反应装置普遍存在：反应不彻底、 去除效率低、耗能高使用时间长等问题，因此市场急需要一种高效、稳定 的有机废水光降解反应器。
发明内容
本实用新型的目的在于提供一种有机废水光催化降解高效反应装置， 其主要由新型光催化剂、UV灯管、石英玻璃管组成，可高效降解有机废水， COD去除率达到68%以上，而且节能稳定，使用寿命长。
本实用新型的技术方案是：
一种有机废水光降解高效反应装置，该装置主要由壳体、折流板、石 英玻璃管、玻璃外管套帽、UV灯管和光催化剂层组成;至少一个折流板固 定连接在壳体的内壁上，使壳体内部的待处理有机废水形成湍流;所述光 催化剂层设在各折流板的外表面以及壳体的内壁表面上;一个以上的石英 玻璃管固定连接在壳体上，且石英玻璃管的全部或主体部分位于壳体内部， 所述UV灯管通过连接在石英玻璃管一端的玻璃外管套帽设于石英玻璃管 内。
折流板可尽可能地增加壳体内流体湍动，防止流体短路，为达到更佳 的效果，折流板的数目可有多个。多个折流板在壳体内部呈规则或无规则 分布。
壳体具有不锈钢外壳，在壳体的下部设有有机废水的入水口，该入水 口一般设于壳体侧边的下部;在壳体的上部设有出水口，该出水口一般设 于壳体侧边的上部。
本实用新型中的光催化剂附着在折流板外表和外壳内壁上，可充分地 接触待处理有机废水，反应器中吸附于催化剂上的污染物质在紊流作用下 均能与紫外光接触，发生光氧化降解，更新催化剂的活性表面，大大提高 催化剂的使用寿命。光催化剂可采用过渡金属的半导体化合物。
玻璃外管套帽上，尤其是在套帽的几何中心处，设有紫外灯电源线出 口，UV灯管的电源线通过该出口与位于壳体外的电控系统连接，电控系统 控制反应装置的运行。
一般每个石英玻璃管内都对应地装有至少一个UV灯管。
如无其他明确说明，本实用新型中的“多个”是指两个以上(包含两 个)。本实用新型中的“一个以上”是指一个或多个。本实用新型中的“至 少一个”是指一个或多个。
本有机废水光降解高效反应装置，能够稳定、有效的处理难有机废水。 其进一步具有如下效果：
1、本发明体积小，处理效果好，操作和管理方便;
2、反应器器壁采用折板形式形成各向同性紊流，而且将催化剂以固定 相附着在反应器器壁和折流板周围，使溶液中的污染物质与催化剂充分接 触，增大传质效果;
3、反应器中吸附于催化剂上的污染物质在紊流作用下均能与紫外光接 触，发生光氧化降解，更新催化剂的活性表面，大大提高催化剂的使用寿 命;
4、具有无毒、安全、稳定性好、催化活性高、见效快、能耗低、可重 复使用等优点。
