申请日2012.04.10
公开(公告)日2012.10.31
IPC分类号C02F1/461; C02F5/00
摘要
本实用新型涉及一种旋转刮刀除垢电解水处理装置，旋转刮刀除垢电解水处理装置，包括反应室、端盖、电极、刮刀，反应室上设有端盖，电极固定在端盖上并贯穿端盖伸入反应室内，反应室内设有可转动的刮刀座，刮刀座上设有紧靠反应室内壁的刮刀，刮刀之间通过钢圈固定。本实用新型采用旋转式刮刀，除垢效率高，结构紧凑、稳固耐用、安装、拆洗方便、安全可靠，适合用于循环冷却水的杀菌灭藻和除垢防蚀使用。
权利要求书

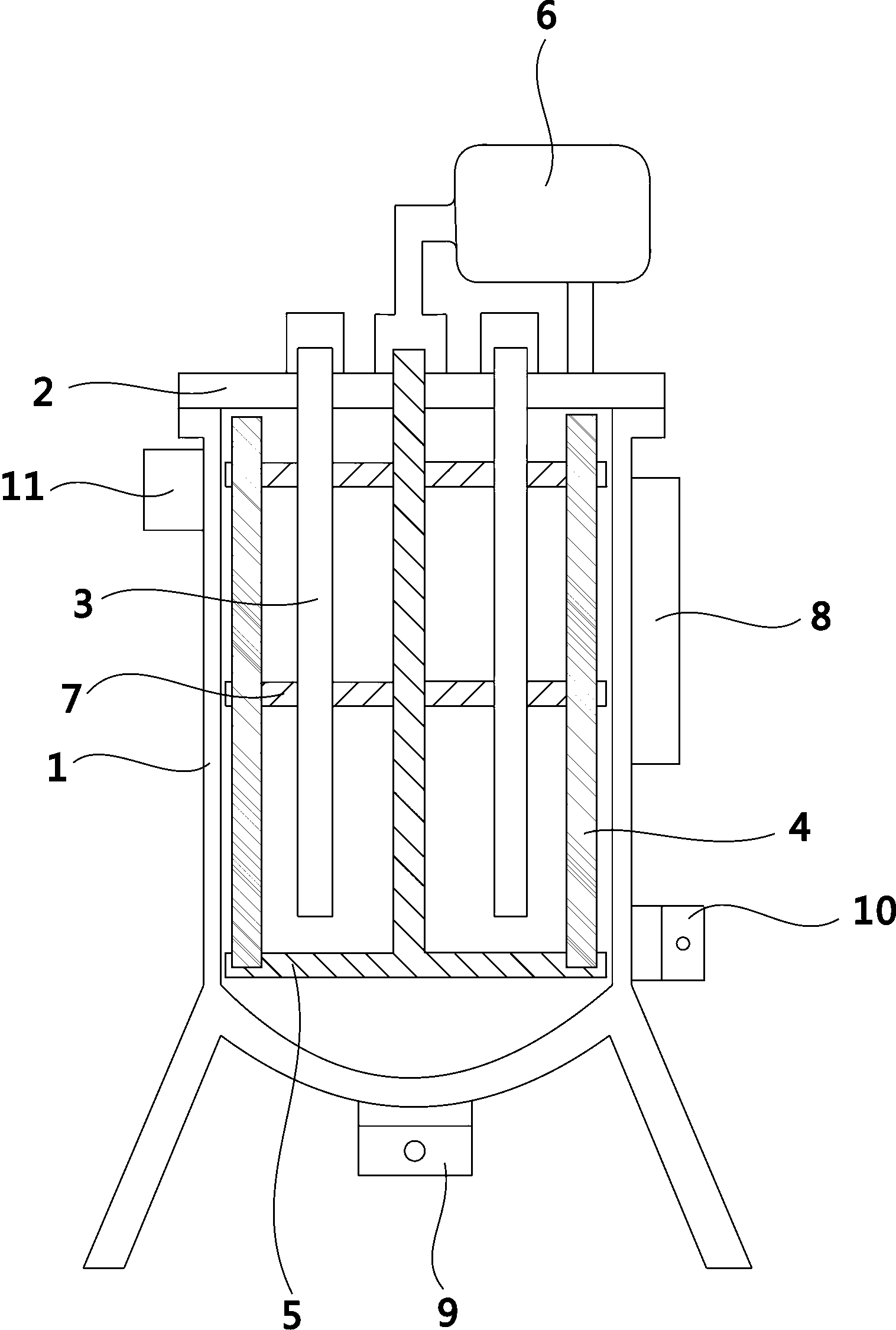

1.一种旋转刮刀除垢电解水处理装置，包括反应室(1)、端盖(2)、电极(3)、刮刀(4)，反应室(1)上设有端盖(2)，电极(3)固定在端盖(2)上并贯穿端盖(2)伸入反应室(1)内，其特征在于，反应室(1)内设有可转动的刮刀座(5)，刮刀座(5)上设有紧靠反应室(1)内壁的刮刀(4)，刮刀(4)之间通过钢圈(7)固定。
2.根据权利要求1所述的旋转刮刀除垢电解水处理装置，其特征在于，所述的刮刀座(5)中心轴的上端穿过端盖(2)与电机(6)连接。
3.根据权利要求1所述的旋转刮刀除垢电解水处理装置，其特征在于，所述的刮刀(4)为3~5个条形刮刀。
4.根据权利要求1所述的旋转刮刀除垢电解水处理装置，其特征在于，所述的刮刀(4)材质为橡胶或塑料。
5.根据权利要求1所述的旋转刮刀除垢电解水处理装置，其特征在于，所述的电极(3)为钛基复合涂层耐酸材质。
6.根据权利要求1所述的旋转刮刀除垢电解水处理装置，其特征在于，所述的刮刀座(5)、钢圈(7)为不锈钢或碳钢且表面涂有环氧涂层。
说明书
旋转刮刀除垢电解水处理装置
技术领域
本实用新型涉及一种水处理装置，特别是一种旋转刮刀除垢电解水处理装置。
背景技术
目前，现有的除垢方法有离子交换法、活性碳吸附法、化学除垢法等，这些方法效果不理想，操作强度大，效率低，成本高，对设备有一定的损害，存在经常拆洗和除垢不彻底而堵塞管道的问题。
实用新型内容
为了克服现有水处理装置的不足，本实用新型提供一种旋转刮刀除垢电解水处理装置。
本实用新型解决其技术问题所采用的技术方案是：旋转刮刀除垢电解水处理装置，包括反应室、端盖、电极、刮刀，反应室上设有端盖，电极固定在端盖上并贯穿端盖伸入反应室内，反应室内设有可转动的刮刀座，刮刀座上设有紧靠反应室内壁的刮刀，刮刀之间通过钢圈固定。
本实用新型的有益效果是：本实用新型采用旋转式刮刀，除垢效率高，结构紧凑、稳固耐用、安装、拆洗方便、安全可靠，适合用于循环冷却水的杀菌灭藻和除垢防蚀使用。
