申请日2012.04.09
公开(公告)日2012.11.07
IPC分类号C02F3/12
摘要

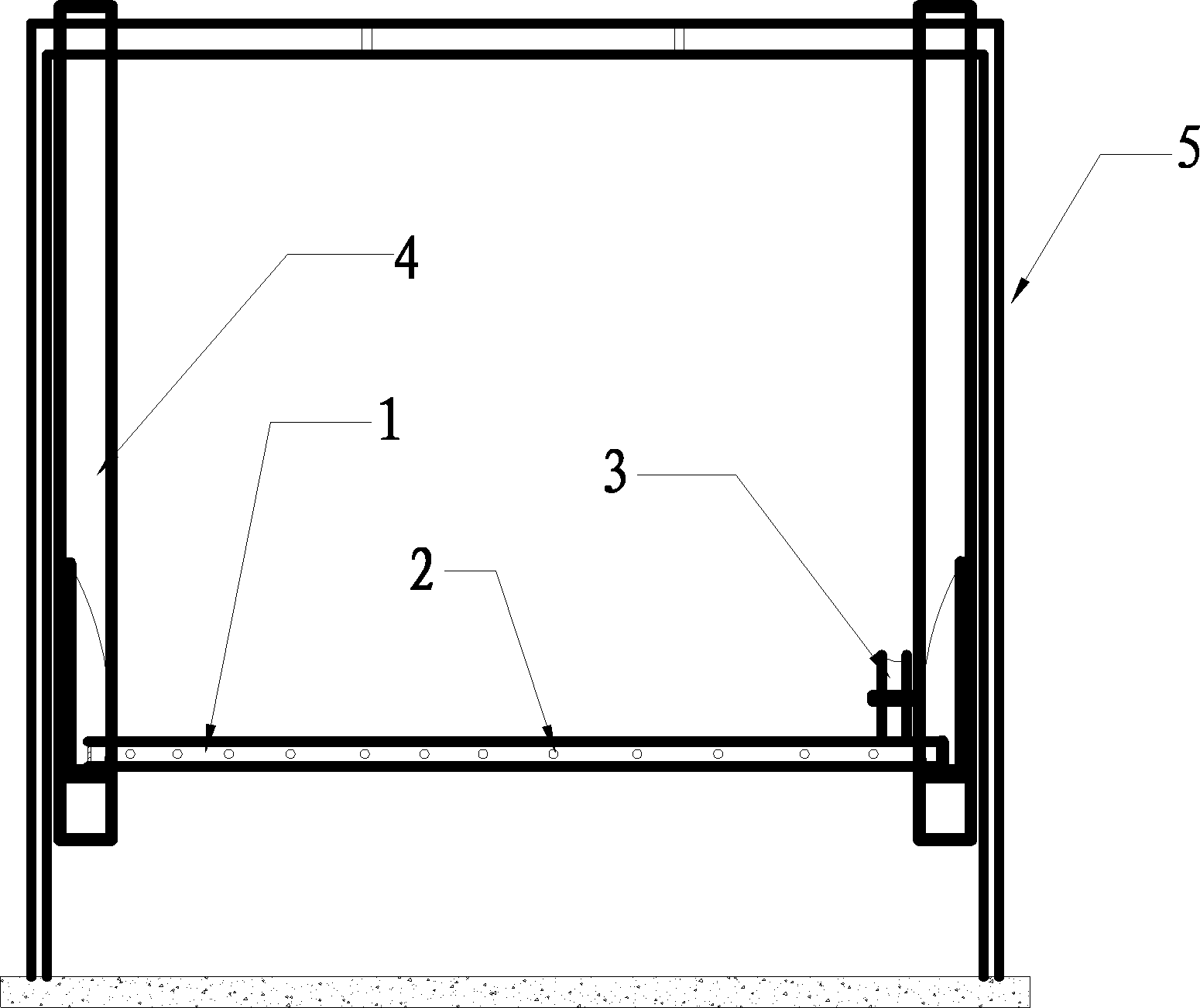

本实用新型涉及一种污水处理中曝气系统，一种用于氧化铁颜料污水处理中的曝气系统，包括反应池5和位于反应池5内的多个曝气装置和给曝气装置供气的风机，曝气装置包括用于供气的管道1、固连在管道1上表面的通气口3。反应池5的池体内壁上固定有两个滑槽相对构成的滑道4，供气的管道1位于滑道4的滑槽内并能沿滑槽上下移动，这样能够在单个曝气装置发生堵塞时，方便的将堵塞的曝气装置沿滑道拉出更换;供气的管道1的管身开有若干个供气体进出的通孔2，加大了曝气的面积，提高了反应池的氧气含量;管道的通气口3通过橡胶皮管与罗茨风机连接的，耐酸碱。
权利要求书
1.一种用于氧化铁颜料污水处理中的曝气系统，包括反应池(5)、位于反应池(5)内的曝气装置和给曝气装置供气的风机，曝气装置包括用于供气的管道(1)，管道(1)的管身开有若干个供气体进出的通孔(2)，管道(1)与风机连接，其特征在于所述的反应池(5)的池体内壁上固定有两个滑槽相对构成的滑道(4)，管道(1)两端位于滑道(4)的滑槽内并能沿滑槽上下移动。
2.根据权利要求1所述的用于氧化铁颜料污水处理中的曝气系统，其特征是所述曝气装置的管道(1)是通过橡胶皮管与风机连接。
3.根据权利要求1或2所述的用于氧化铁颜料污水处理中的曝气系统，其特征是所述的曝气系统包括至少2个曝气装置。
说明书
一种用于氧化铁颜料污水处理中的曝气系统
技术领域
本实用新型涉及一种污水处理中曝气系统，尤其是一种用于氧化铁颜料污水处理中的曝气系统。
背景技术
氧化铁颜料污水中含有大量的亚铁离子和硫酸根离子，通过电石渣中和pH值和反应多余的亚铁离子以达到污水处理的目的，由于含有少量的亚铁离子影响污水中COD，因而采用曝气方式降低COD，以达到污水中COD达标排放，在现有的氧化铁颜料污水处理曝气装置中，曝气器是作为一个整体，直插入曝气反应池中，经过长时间的反应，曝气器将被反应中电石渣和硫酸根所产生的硫酸钙所堵塞，从而只能将反应设备停止进行维修，这样在污水曝气处理过程中，降低了污水处理的效率，造成污水中COD值波动性比较大，影响污水达标。
发明内容
本实用新型要解决的技术问题是提供一种氧化铁颜料污水处理的系统，能够解决现有技术中停工维修而耽误污水处理的问题。
本实用新型采用的技术方案是：一种用于氧化铁颜料污水处理中的曝气系统，包括反应池、位于反应池内的多个曝气装置和给曝气装置供气的风机。曝气装置包括供气的管道，管道的管身开有若干个供气体进出的通孔，管道与风机连接。两个滑槽相对构成的滑道，管道两端位于滑道的滑槽内并能沿滑槽上下移动。供气的管道的管身开有若干个供气体进出的通孔。
进一步的改进，所述供气的管道的通气口是通过橡胶皮管与风机连接的。
本实用新型有益效果：采用了这样的结构后，即使有单个曝气装置发生堵塞现象，只需将堵塞的曝气装置拉出，其他曝气装置道继续可以通入空气，不会耽误污水处理的时间，也不会耽误氧化铁颜料污水处理的曝气过程，能够提高污水处理中曝气的效率。
