申请日2012.01.20
公开(公告)日2012.10.03
IPC分类号C02F9/04; C02F1/44; C02F9/06
摘要
一种矿井废水深度除盐分质处理循环利用成套装置,其属于废水处理设备领域。阳离子混凝沉淀装置位于地下土建加药混凝沉淀池;预处理装置包括石英砂过滤器和活性炭过滤器以及杀菌装置;分质深度处理循环利用装置包括离子交换软化罐和换热设备;杀菌装置包括超滤装置和消毒装置;超滤装置后增加一级反渗透装置，一级反渗透装置后增加二级反渗透装置及EDI装置，二级反渗透装置连接浓水及反洗水回用管路;阳离子混凝沉淀装置连接石英砂过滤器和活性炭过滤器;离子交换软化罐和超滤装置连接到活性炭过滤器。装置内全部膜浓水和离子交换反洗水不外排，进入前端阳离子混凝沉淀装置石灰预除盐，并联布置，公用加药装置，达到全部闭路循环使用。
权利要求书

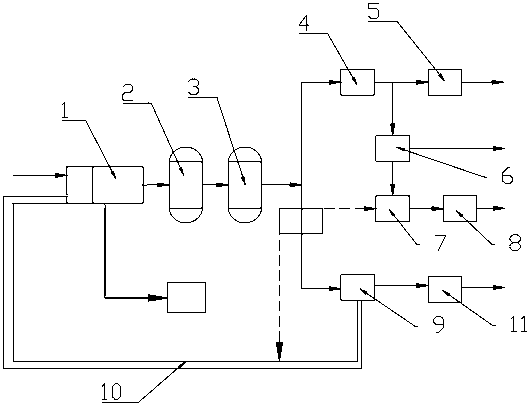

1.一种矿井废水深度除盐分质处理循环利用成套装置，其特征在于：由阳离子混凝沉淀装置(1)、预处理装置、分质深度处理循环利用装置组成，阳离子混凝沉淀装置(1)位于地下土建加药混凝沉淀池;预处理装置包括石英砂过滤器(2)和活性炭过滤器(3)以及杀菌装置;分质深度处理循环利用装置包括离子交换软化罐(9)和换热设备(11);杀菌装置包括超滤装置(4)和消毒装置(5);超滤装置(4)后增加一级反渗透装置(6)，一级反渗透装置(6)后增加二级反渗透装置(7)及EDI装置(8)，二级反渗透装置(7)连接浓水及反洗水回用管路(10);阳离子混凝沉淀装置(1)连接石英砂过滤器(2)和活性炭过滤器(3);离子交换软化罐(9)和超滤装置(4)连接到活性炭过滤器(3)。
说明书
一种矿井废水深度除盐分质处理循环利用成套装置
技术领域
本实用新型涉及一种矿井废水深度除盐分质处理循环利用成套装置,其属于废水处理设备领域。
背景技术
矿井废水主要来自于各种矿山开采过程中深井产生的矿化度较高的苦咸水，硬度较高，含有多种钙镁离子、重金属及各种无机物、离子等。一般采用加药混凝沉淀后做冷却循环水使用或经过预处理、膜过滤后循环使用。结合矿山设备用水特点，采用一种矿井废水深度除盐分质处理循环利用成套装置，根据使用用途分质处理、分质回用，全部闭路循环使用，使用水成本大大降低。
发明内容
针对以上不足，本实用新型的目的是根据矿山用水使用用途，采用分质处理、分质回用，全部闭路循环，提出一种矿井废水深度除盐分质处理循环利用集成成套装置，使用水成本大大降低。
本实用新型所采用的技术方案是一种矿井废水深度除盐分质处理循环利用成套装置，由阳离子混凝沉淀装置、预处理装置、分质深度处理循环利用装置组成，阳离子混凝沉淀装置位于地下土建加药混凝沉淀池;预处理装置包括石英砂过滤器和活性炭过滤器以及杀菌装置;分质深度处理循环利用装置包括离子交换软化罐和换热设备;杀菌装置包括超滤装置和消毒装置;超滤装置后增加一级反渗透装置，一级反渗透装置后增加二级反渗透装置及EDI装置，二级反渗透装置连接浓水及反洗水回用管路;阳离子混凝沉淀装置连接石英砂过滤器和活性炭过滤器;离子交换软化罐和超滤装置连接到活性炭过滤器。其中阳离子混凝沉淀装置，采用地下土建加药混凝沉淀池，对来水和深处理排放浓水中钙镁、重金属等盐离子通过加石灰预软化除盐;预处理装置包括石英砂过滤器和活性炭过滤器以及杀菌装置;分质深度处理循环利用装置包括离子交换软化罐，产水供换热设备冷却循环使用;超滤装置加消毒装置产水供饮用;超滤加消毒后增加一级反渗透产水供蒸汽锅炉使用，一级反渗透增加二级反渗透装置及EDI装置产超纯水供进口润滑站使用。二级反渗透浓水供换热设备冷却循环使用，一级反渗透浓水和离子交换反洗水进阳离子混凝沉淀装置处理后循环使用。
本实用新型的有益效果是：根据用水用途，采用分质处理分质回用，装置合理搭配，有效利用，降低使用成本及投资。装置内全部膜浓水和离子交换反洗水不外排，进入前端阳离子混凝沉淀装置石灰预除盐，并联布置，公用加药装置，达到全部闭路循环使用。
