申请日2012.01.19
公开(公告)日2012.07.11
IPC分类号B01D50/00; B01D47/06; B01D53/00; B01D53/50; B01D53/78
摘要
一种锅炉燃烧无烟零排污水提硫节能组合机，包括污水循环提升机、烟气综合水处理器、蒸馏烟气汽体冷却器三部份，污水循环提升机内设有提升斗，烟气综合水处理器侧面设有进烟管，底部安装回流污水管，空心轴插入在烟气综合水处理器空腔内，空心轴上端进水口用水管连接污水循环提升机，空心轴侧面开有竖形槽，竖形槽下面装有搅拌杆，搅拌杆下端侧面开孔用管道连接蒸馏烟气汽体冷却器上端侧面，蒸馏烟气冷却器上端为烟气腔、中部为水冷却器、下部为排出腔，水冷却器内设有冷却管，排出腔底部开孔接管入污水循环提升机下端，其下端排出腔侧面开孔接管道连接锅炉引风机。本发明具有无污水排出、节能30%、环保卫生的优点。
权利要求书

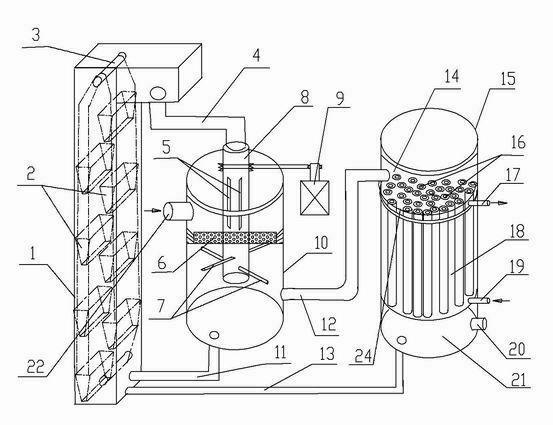

1.一种锅炉燃烧无烟零排污水提硫节能组合机，包括污水循环提升机(1)、烟气综合水处理器(10)、蒸馏烟气冷却器(15)三大部件，其特征在于：污水循环提升机(1)内设有均匀排列的提升斗(2)，提升斗(2)通过链条串接并与污水循环提升机内上下传动轴(3)上的链轮相连，传动轴(3)通过传动件由电机带动;烟气综合水处理器(10)为上下密封的圆柱形空腔，上端侧面设有进烟管(22)，与锅炉排气管相连，底部安装回流污水管(11)，回流污水管(11)的另一端接入污水循环提升机(1)下端;空心轴(8)一端在外一端插入在烟气综合水处理器(10)空腔中心内，空心轴(8)的在外端通过轴承、传动带与电机(9)相连，空心轴(8)的在外端端部通过水管(4)与污水循环提升机(1)上端的出水口连接，烟气综合水处理器(10)空腔内端的空心轴(8)侧面开有竖形槽(5)、空心轴(8)下端管口密封，竖形槽(5)下面装有搅拌杆(7);蒸馏烟气冷却器(15)上端为烟气腔(14)，中部为水冷却器(18)，下部为排出腔(21)，水冷却器(18)内设有冷却管(16)，冷却管(16)的上端管头上安装一块控制每根冷却管内的汽体流量的控制板(24)，冷却管(16)之间为冷却腔，冷却腔下端安装有进水管(19)，上端装有出水管(17)，冷却管(16)上下端分别与烟气腔(14)和排出腔(21)相通，排出腔(21)底部通过连接管(13)接入污水循环提升机(1)下端，排出腔(21)侧面设有出气管(20)与锅炉引风机连接，蒸馏烟气冷却器(15)的烟气腔(14)通过安装在侧面的烟气管(12)与烟气综合水处理器(10)底部相通。
2.一种锅炉燃烧无烟零排污水提硫节能组合机，包括污水循环提升机(1)、烟气综合水处理器(10)、蒸馏烟气冷却器(15)三大部件，其特征在于：污水循环提升机(1)内设有均匀排列的提升斗(2)，提升斗(2)通过链条串接并与污水循环提升机内上下传动轴(3)上的链轮相连，传动轴(3)通过传动件由电机带动;烟气综合水处理器(10)为上端密封，下端开口的圆柱形空腔，上端侧面设有进烟管(22)，与锅炉排气管相连，底部安装回流污水管(11)，回流污水管(11)的另一端接入污水循环提升机(1)下端;空心轴(8)一端在外一端插入在烟气综合水处理器(10)空腔中心内，空心轴(8)的在外端通过轴承、传动带与电机(9)相连，空心轴(8)的在外端端部通过水管(4)与污水循环提升机(1)上端的出水口连接，烟气综合水处理器(10)空腔内端的空心轴(8)侧面开有竖形槽(5)、空心轴(8)下端管口密封，竖形槽(5)下面装有搅拌杆(7);蒸馏烟气冷却器(15)上端为烟气腔(14)，中部为水冷却器(18)，下部为排出腔(21)，水冷却器(18)内设有冷却管(16)，冷却管(16)的上端管头上安装一块控制每根冷却管内的汽体流量的控制板(24)，冷却管(16)之间为冷却腔，冷却腔下端安装有进水管(19)，上端装有出水管(17)，冷却管(16)上下端分别与烟气腔(14)和排出腔(21)相通，排出腔(21)底部通过连接管(13)接入污水循环提升机(1)下端，排出腔(21)侧面设有出气管(20)与锅炉引风机连接，烟气综合水处理器(10)放置在蒸馏烟气冷却器(15)上，烟气综合水处理器(10)下端开口处与蒸馏烟气冷却器(15)的烟气腔(14)相通，烟气腔(14)中设置集污水斗(23)，集污水斗(23)经回流管接(11)接入污水循环提升机(1)下端。
3.根据权利要求1或2所述的锅炉燃烧无烟零排污水提硫节能组合机，其特征在于：烟气综合水处理器(10)内竖形槽(5)与搅拌杆(7)之间装有不锈钢圆筛板(6)，不锈钢圆筛板(6)上面装有不锈钢丝层。
说明书
锅炉燃烧无烟零排污水提硫节能组合机
技术领域
本发明涉及一种锅炉燃烧无烟零排污水提硫节能组合机。
背景技术
目前我国大力提倡节能环保，在对锅炉节能和排放方面等方面做了大量的工作。现有的锅炉使用时存在以下不足之处：1、烟气水处理的水沫除尘法污水排放量大，燃烧一吨煤水处理会产生六吨污水排出污染环境;2、烟气水处理除硫率不高于20%，除灰尘率不超过50%，排出烟气严重不达标;3、省煤气节能不稳定，且节能率极低。
发明内容
本发明的目的就是提供一种污染小、除灰除硫率高、节能节水的锅炉燃烧无烟零排污水提硫节能组合机。
本发明的锅炉燃烧无烟零排污水提硫节能组合机，包括污水循环提升机、烟气综合水处理器、蒸馏烟气冷却器三大部件，污水循环提升机内设有均匀排列的提升斗，提升斗通过链条串接并与污水循环提升机内上下传动轴上的链轮相连，传动轴通过传动件由电机带动;烟气综合水处理器为上下密封的圆柱形空腔，侧面设有进烟管，与锅炉排气管相连，底部安装回流污水管，回流污水管的另一端接入污水循环提升机下端，空心轴一端在外一端插入在烟气综合水处理器空腔中心内，空心轴的在外端通过轴承、传动带与电机相连，空心轴的在外端端部通过水管与污水循环提升机上端的出水口连接，烟气综合水处理器空腔内端的空心轴侧面开有竖形槽、空心轴下端口密封，竖形槽下面装有搅拌杆;蒸馏烟气冷却器上端为烟气腔，中部为水冷却器，下部为排出腔，水冷却器内设有冷却管，冷却管上端管头上安装有一块控制每根冷却管内的汽体流量的控制板，冷却管之间为冷却腔，冷却腔下端安装有进水管，上端装有出水管，冷却管上下端分别与烟气腔和排出腔相通，排出腔底部通过连接管接入污水循环提升机下端，排出腔侧面设有出气管与锅炉引风机连接，蒸馏烟气冷却器的烟气腔通过安装在侧面的烟气管与烟气综合水处理器底部相通。烟气综合水处理器还可以采用下端开口式结构，放置在蒸馏烟气冷却器上，烟气综合水处理器下端开口处与蒸馏烟气冷却器的烟气腔相通，烟气腔内设置集污水斗，集污水斗底部经回流管接入污水循环提升机下端。
本发明的锅炉燃烧无烟零排污水提硫节能组合机的工作原理是：锅炉的烟气从烟气综合水处理器侧面的进烟管进入，空心轴在电机带动下高速旋转，从污水循环提升机上端的出水口经水管进入空心轴的污水流经竖形槽喷出高密度水雾，水雾与烟气混合产生污水与烟气汽体，并向下运动穿过不锈钢丝层和筛板孔，达到不锈钢丝表面污水粘灰粘硫，产蒸汽进一步与烟气汽体结合，烟气汽体继续向下运动，经搅拌杆击打后，烟气中灰尘、二氧化硫被搅拌杆表面污水进一步粘入污水中，同时烟气进一步转化为蒸汽汽体，污水最后通过回流管进入污水循环提升机中的提升斗，在电机作用下，提升斗由下往上运动，再从出水口流入烟气综合水处理器中空心轴上端入口，而蒸汽汽体通过烟气综合水处理器侧面开孔接管道连接蒸馏烟气冷却器的烟气腔中，蒸汽汽体先穿过控制汽体流量板小孔后再穿过冷却管，经冷却后，变成冷凝水和清洁的无色气体进入烟气腔，冷凝水经连接管进入污水循环提升机再循环，清洁的无色气体从出气管排出连接锅炉引风机。
本发明的锅炉燃烧无烟零排污水提硫节能组合机，与现有技术相比具有以下优点：
1、不排出污水污染周围环境，由于污水是循环利用，大大减少了水的用量;
2、污水循环水处理烟气30分钟后的污水、冷凝水达到含硫为稀硫酸时可以提取制造硫酸;
3、节约锅炉的用煤量，水冷却器能稳定生产大量的热水，热水供锅炉生产蒸汽所需水量，从而达到年平均稳定节能30%以上;
4、烟气经水处理后其灰尘、硫含量低于国家排放标准3倍以上，排出无颜色烟气汽体。
