申请日2011.11.29
公开(公告)日2012.06.13
IPC分类号C02F11/12
摘要
本发明公开了一种烟气污泥烘干机链板输送机构，包括输送链条及设于输送链条上的槽板，所述槽板上设有通气孔。本发明烟气污泥烘干机在输送槽板上设有通气孔，烟气除链板两侧及上方对链板上输送的污泥进行烘干外，烟气还能从槽板上的通气孔对污泥进行烘干，结构简单，烘干效果好。
权利要求书

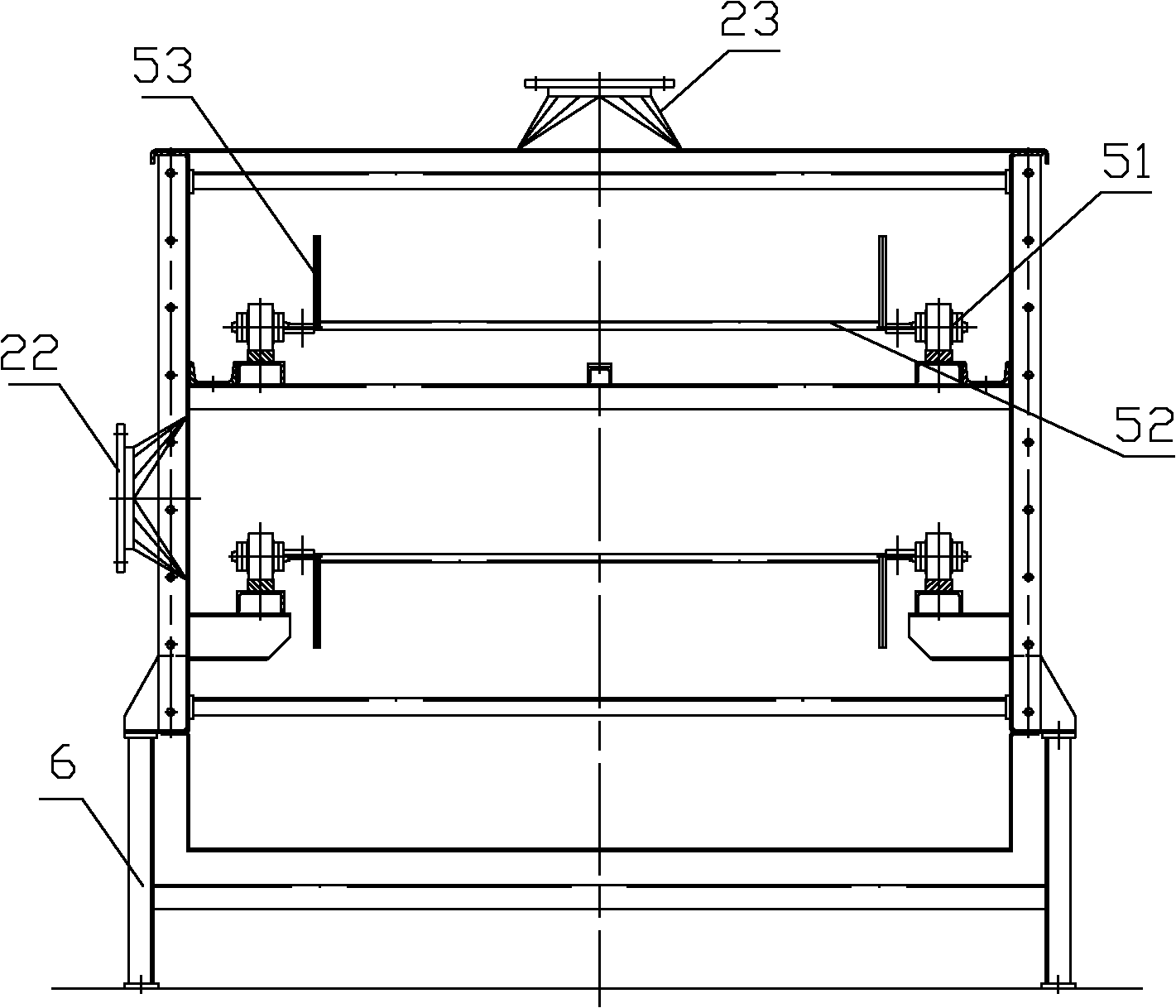

1.一种烟气污泥烘干机链板输送机构，其特征在于：包括输送链条(51)及设 于输送链条上的槽板(52)，所述槽板上设有通气孔(54)。
2.根据权利要求1所述的一种烟气污泥烘干机链板输送机构，其特征在于：所 述槽板左右两侧设有导料板(53)。
3.根据权利要求2所述的一种烟气污泥烘干机链板输送机构，其特征在于：所 述通气孔(54)在槽板平面上呈蜂窝状分布。
说明书
一种烟气污泥烘干机链板输送机构
技术领域
本发明涉及烟气污泥烘干机。
背景技术
现有技术中的烟气污泥烘干机的链板输送机构，其中的链板平面不透气， 烟气只是从链板两侧及上方对链板上输送的污泥进行烘干，烘干效果不够好。
发明内容
本发明所要解决的技术问题就是提供一种烟气污泥烘干机链板输送机构， 结构简单，烘干效果好。
为解决上述技术问题，本发明采用如下技术方案：一种烟气污泥烘干机链 板输送机构，包括输送链条及设于输送链条上的槽板，所述槽板上设有通气孔。
优选的，所述槽板左右两侧设有导料板。
优选的，所述通气孔在槽板平面上呈蜂窝状分布。
本发明烟气污泥烘干机在输送槽板上设有通气孔，烟气除链板两侧及上方 对链板上输送的污泥进行烘干外，烟气还能从槽板上的通气孔对污泥进行烘干， 结构简单，烘干效果好。
