申请日2012.02.29
公开(公告)日2012.10.03
IPC分类号C02F3/28; B01F5/02
摘要
本实用新型提供了一种用于废水处理设施的进水混合器，属于废水生物处理技术领域。所述进水混合器为中心轴对称结构，包括中心进水管(1)、上端面(2)和下端面(3)所述上端面(2)与下端面(3)之间有间隙，两者构成所述进水混合器的腔体(a);在所述腔体(a)内靠近其外沿处设有多个V形导流板(4);所有V形导流板(4)在圆周上呈放射状均匀分布;相邻两个V形导流板(4)之间形成出流口(b)。利用本实用新型，可以使各出流口的流量分配均匀，能顺利将腔体内的污泥排出进水混合器，避免污泥堵塞，并实现了进水与处理设施内泥水混合液的充分混合。
权利要求书
1.一种用于废水处理设施的进水混合器，其特征在于：所述进水混合器为中心 轴对称结构，包括同轴线设置的中心进水管(1)、上端面(2)和下端面(3)， 所述上端面(2)与下端面(3)之间有间隙，两者构成所述进水混合器的腔体 (a)，所述中心进水管(1)通过上端面(2)的中心孔与所述腔体(a)相连 通;
在所述腔体(a)内靠近其外沿处设有多个立体的V形导流板(4)，所述上 端面(2)通过所述V形导流板(4)与下端面(3)连接;
所有V形导流板(4)在圆周上呈放射状均匀分布;相邻两个V形导流板(4) 之间形成出流口(b)。
2.根据权利要求1所述的用于废水处理设施的进水混合器，其特征在于：所述 V型导流板(4)的两个侧壁均为梯形，两个梯形的下底重合，构成V型导流板 的顶，两个梯形的上底构成V型导流板的底，在轴截面上，V型导流板的底与上 端面(2)和下端面(3)的外沿连线重合;
在水平投影上，每个所述V形导流板(4)的中心线与通过圆心的径线重合; 每个所述V形导流板(4)的顶在内，底在外。
3.根据权利要求2所述的用于废水处理设施的进水混合器，其特征在于：每个 所述V形导流板(4)的每个梯形侧壁的两腰分别与上端面(2)和下端面(3) 焊接连接。
4.根据权利要求1至3任一所述的用于废水处理设施的进水混合器，其特征在 于：所述V形导流板(4)的数量为偶数。
5.根据权利要求4所述的用于废水处理设施的进水混合器，其特征在于：每个 所述V形导流板(4)的两个侧壁的夹角φ在20°～40°之间。
6.根据权利要求1或5所述的用于废水处理设施的进水混合器，其特征在于： 所述上端面(2)为上小下大的圆台面;
所述下端面(3)为圆锥面，其顶点在上，底面圆在下;
所述上端面(2)的锥角大于下端面(3)的锥角。
7.根据权利要求6所述的用于废水处理设施的进水混合器，其特征在于：所述 下端面3的锥角β在15°～20°之间。
8.根据权利要求7所述的用于废水处理设施的进水混合器，其特征在于：所述 上端面2的锥角α在20°～30°之间。
9.根据权利要求1所述的用于废水处理设施的进水混合器，其特征在于：所述 出流口b的高度不小于20mm。
10.根据权利要求1所述的用于废水处理设施的进水混合器，其特征在于：所 述进水混合器出口总面积为：
其中，
B为出流口高度，m为V形导流板的数量，L为V形导流板的侧壁长度，φ 为V形导流板的夹角，R为进水混合器的投影半径。
说明书
一种用于废水处理设施的进水混合器
技术领域
本实用新型属于废水生物处理技术领域，具体涉及一种用于废水处理设施 的进水混合器。
背景技术
采用厌氧、缺氧等工艺的废水处理设施中经常需要设置进水(或循环回流 水)与设施中泥水的混合装置，混合均匀性是影响生物反应效率的重要因素。 出于安全因素考虑，此类处理设施通常采用水力混合，一般采用多点布水/混合 系统，其存在的主要问题有：
(1)布水系统中采用管道分配进水，支管管径较小，而废水处理设施中存 在大量的污泥，对于循环回流进水，进水中本身存在高浓度污泥，当进水流量 变化或设施检修时，这些污泥可能在布水支管中产生沉淀而堵塞管道;
(2)现有系统更多考虑的是布水的均匀性，对于进水与废水处理设施中泥 水的混合考虑不多，而混合不充分会影响生物处理的效率。
实用新型内容
本实用新型的目的在于解决上述现有技术中存在的难题，提供一种用于废 水处理设施的进水混合器，实现进水的均匀分配以及与设施中泥水混合物的充 分接触，适用于各种形式的废水处理设施，可根据处理设施的大小安装一个或 多个该进水混合器，工艺结构简化，降低工程造价。
本实用新型是通过以下技术方案实现的：

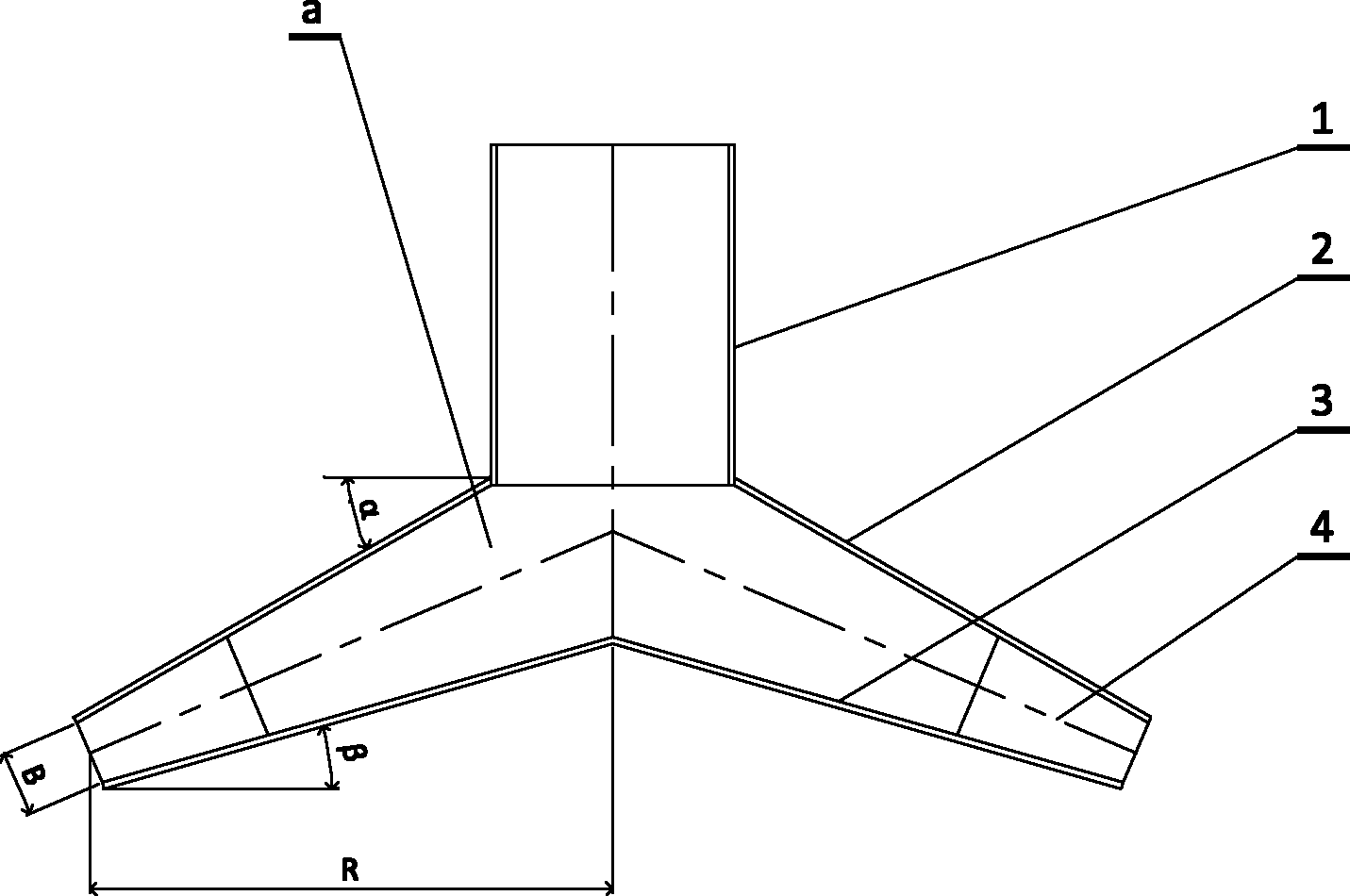

一种用于废水处理设施的进水混合器，其为中心轴对称结构，包括同轴线 设置的中心进水管1、上端面2和下端面3，所述上端面2与下端面3之间有间 隙，两者构成所述进水混合器的腔体a，所述中心进水管1通过上端面2的中心 孔与所述腔体a相连通;
在所述腔体a底部的环形出口内侧设有多个立体的V型导流板4，所述上端 面2通过所述V形导流板4与下端面3连接;
所有V形导流板4在圆周上呈放射状均匀分布;相邻两个V形导流板4之 间形成出流口b。
所述V型导流板4的两个侧壁均为梯形，两个梯形的下底重合，构成V型 导流板的顶，两个梯形的上底构成V型导流板的底，在轴截面上，V型导流板的 底与上端面2和下端面3的外沿连线重合;
在水平投影上，每个所述V形导流板4的中心线与通过圆心的径线重合; 每个所述V形导流板4的顶在内，底在外。
每个所述V形导流板4的每个梯形侧壁的两腰分别与上端面2和下端面3 焊接连接。
所述V形导流板4的数量为偶数。
每个所述V形导流板4的两个侧壁的夹角φ在20°～40°之间。
所述上端面2为上小下大的圆台面;
所述下端面3为圆锥面，其顶点在上，底面圆在下;
所述上端面2的锥角大于下端面3的锥角。
所述下端面3的锥角β在15°～20°之间。
所述上端面2的锥角α在20°～30°之间。
所述出流口b的高度不小于20mm。
所述进水混合器出口总面积为：
其中，
B为出流口的高度，m为V形导流板的数量，L为V形导流板的侧壁长度， φ为V形导流板的夹角，R为进水混合器的投影半径。
与与传统的进水分配系统相比，本实用新型的有益效果是：
(1)该进水混合器的轴对称式结构设计使各出流口的流量分配均匀;
(2)该进水混合器的下端面3保持与水流方向一致的坡度，可以在水流的 带动下顺利将腔体内的污泥排出进水混合器，避免污泥堵塞;
(3)该进水混合器的出口流动形成淹没射流，通过卷吸作用将周边液体卷 入，实现了进水与处理设施内泥水混合液的充分混合;
(4)该进水混合器的的出流口在平面方向上呈对称、多孔式结构形式，使 出流能量分别更均衡、混合范围更大。
