申请日2011.11.25
公开(公告)日2012.07.11
IPC分类号F24D19/10; F24D3/10
摘要

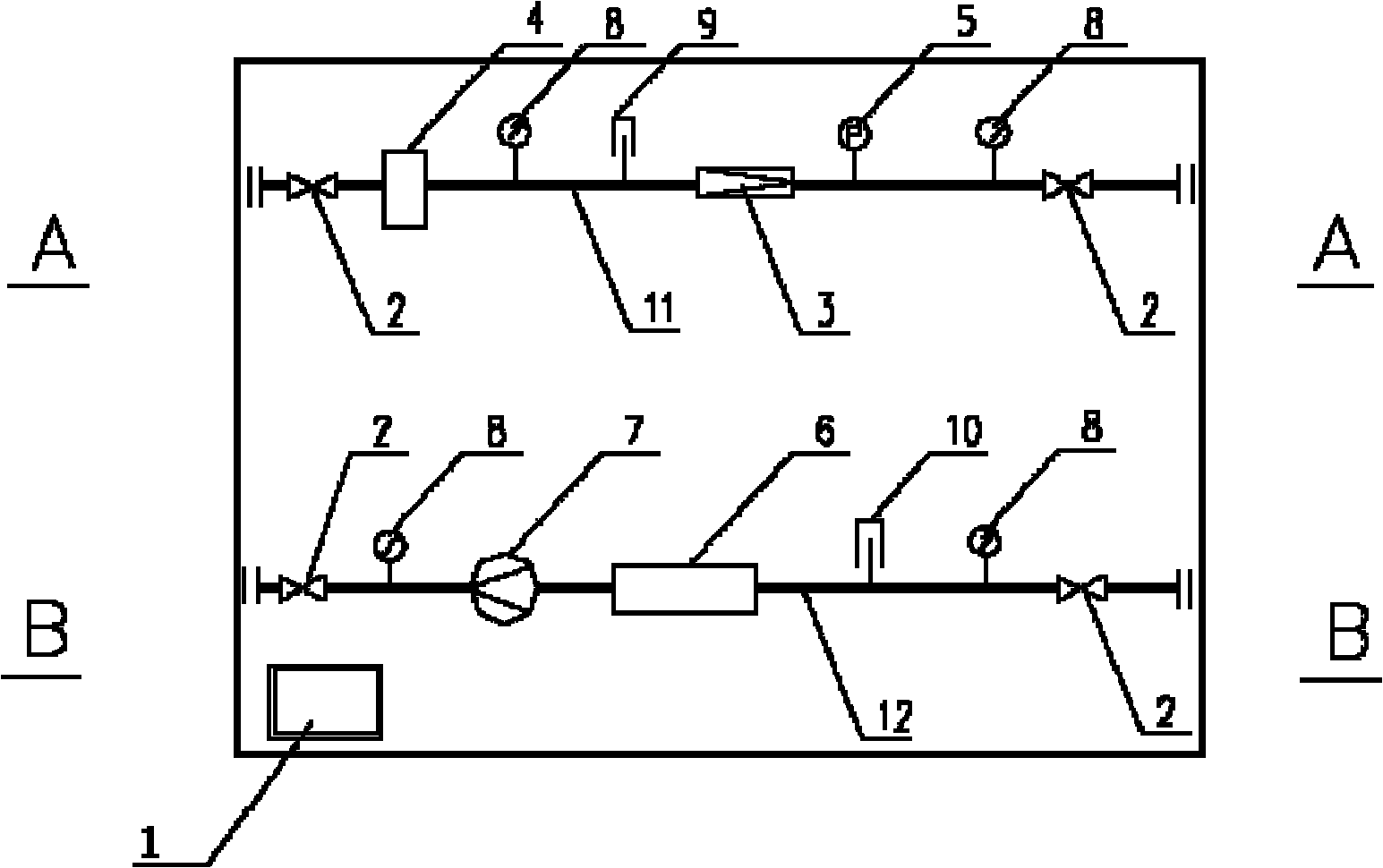

一种自动减压水处理机组，其特征在于：在槽钢整体托架上设采暖二次网供管道和采暖二次网回管道，采暖二次网供管道上依次设置蝶阀、量子水处理仪、压力表、温度计、电动套筒减压阀、压力传感器、压力表，蝶阀;采暖二次网回管道上依次设置蝶阀、压力表、减压阀、除污器、温度计、压力表、蝶阀，在槽钢整体托架上还设有微机控制柜。本实用新型根据热用户的现场实际需求，设定采暖二次网供回水的压力，通过设在采暖二次网管道上的压力传感器输送信号，由微机控制柜自动调节采暖二次网的压力。解决了以往人工调节减压阀的局限性和系统运行不稳定等因素，使采暖二次网系统在理想压力状态下运行，稳定可靠，实现热网压力自动化调节，提高采暖二次网设备、管道的热效率和使用寿命，节省工程投资，减少运行检修维护工作量。
权利要求书
1.一种自动减压水处理机组，其特征在于：在槽钢整体托架上设采暖二次 网供管道和采暖二次网回管道，采暖二次网供管道上依次设置蝶阀、量子水处 理仪、压力表、温度计、电动套筒减压阀、压力传感器、压力表，蝶阀;采暖 二次网回管道上依次设置蝶阀、压力表、减压阀、除污器、温度计、压力表、 蝶阀，在槽钢整体托架上还设有微机控制柜。
说明书
自动减压水处理机组
技术领域
本实用新型涉及火力发电厂采暖二次热网设计技术领域，主要应用于采暖二次热网的自动减压、水处理的一种新型设备。
背景技术
在我国燃煤火力发电厂厂内采暖二次热网热源设计中，常采用由蒸汽加热的换热机组进行热交换，其中包括汽-水换热器、热网循环水泵及补水系统设备等。产生高温低压的热网水供厂内采暖二次网用。但由于电厂内多为高大建筑，采暖热负荷较大，所选设备占地面积大，设备容量大，既提高了运行成本，设备费用又很高，又增加了运行管理的难度。
目前，燃煤火力发电厂供热机组，向城市供热大多数采用高温高压的一次网向外集中供热，供回水温度参数一般为130/70℃或110/60℃，温度参数可满足厂内采暖二次网的要求，但压力过高。无法满足采暖二次网的压力要求，以往曾安装过手动减压阀来调节压力，但由于采暖二次网系统的发展及扩建和系统运行不稳定等因素，以及人工调节减压阀的局限性，使采暖二次网系统很难在理想压力状态下运行。回水接入一次网后，又破坏了一次网的水质。
另外，厂内采暖二次网系统管道内由于水质不好等原因产生大量水垢，管道内极易锈蚀，经常堵塞，使采暖散热效率降低。浪费了大量能源。
实用新型内容
本实用新型的目的是提供一种自动减压、水处理为一体的一种新型环保节能设备，在接入采暖一次网后，可实现采暖二次网系统热网压力自动化调节，还可提高供热水质、供热管道热效率和使用寿命。
为实现上述目的，本实用新型提供一种自动减压水处理机组，其特征在于：在槽钢整体托架上设采暖二次网供管道和采暖二次网回管道，采暖二次网供管道上依次设置蝶阀、量子水处理仪、压力表、温度计、电动套筒减压阀、压力传感器、压力表，蝶阀;采暖二次网回管道上依次设置蝶阀、压力表、减压阀、除污器、温度计、压力表、蝶阀，在槽钢整体托架上还设有微机控制柜。
本实用新型根据热用户的现场实际需求，设定采暖二次网供回水的压力，通过设在采暖二次网管道上的压力传感器输送信号，由微机控制柜自动调节采暖二次网的压力。解决了以往人工调节减压阀的局限性和系统运行不稳定等因素，使采暖二次网系统在理想压力状态下运行，运行稳定，安全可靠，可实现热网压力自动化调节，也可提高采暖二次网设备、管道的热效率和使用寿命，节省工程投资，减少运行检修维护工作量。是供暖行业新型节能产品。
