申请日2012.02.22
公开(公告)日2012.11.28
IPC分类号C02F1/44; C02F3/12
摘要

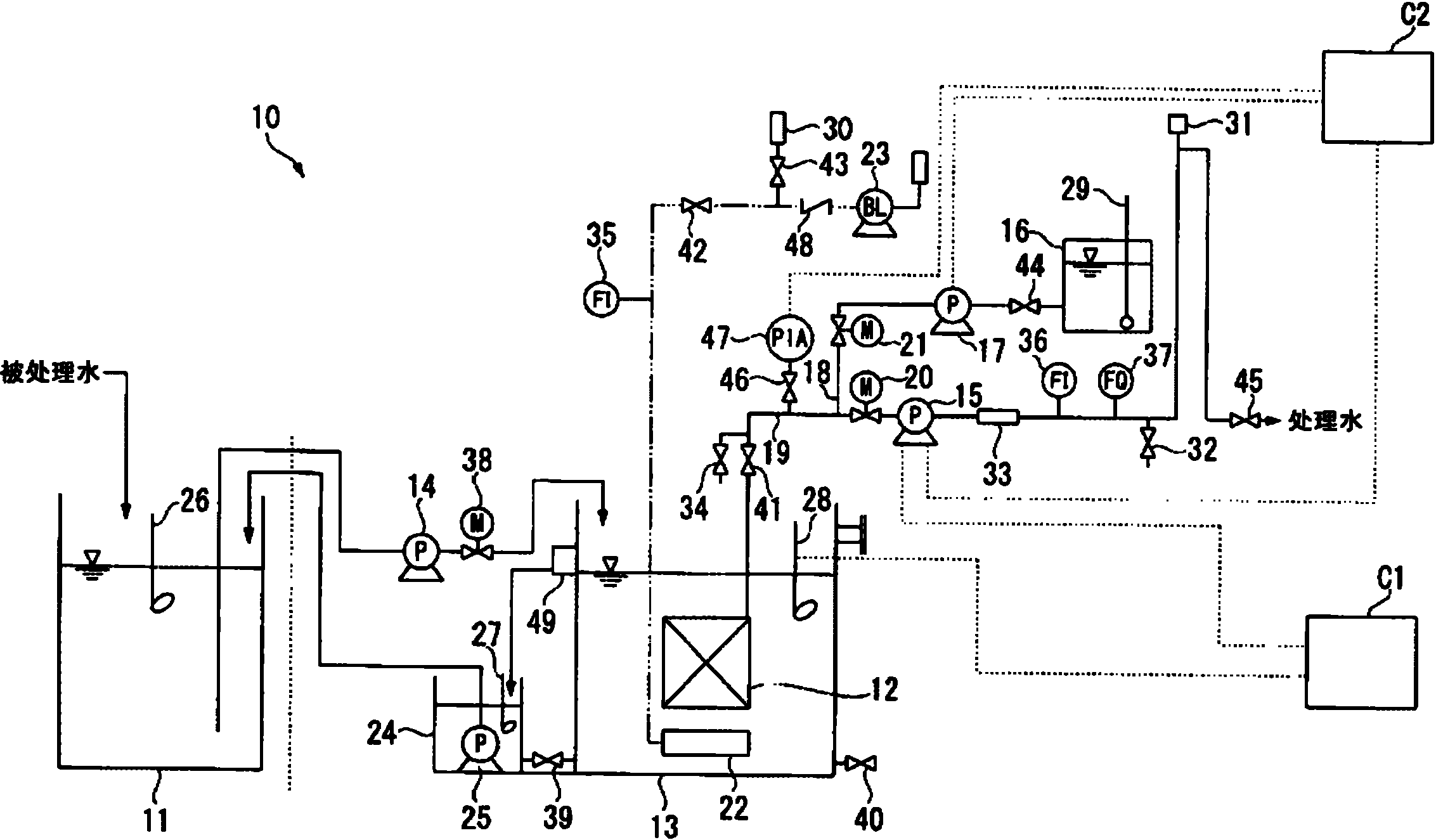

一种分置型的膜分离活性污泥处理装置，其能够容易地将膜分离槽的水位维持一定且结构简单。该膜分离活性污泥处理装置(10)具有：反应槽(11)，其利用活性污泥对被处理水进行生物处理，生成生物处理水;膜分离槽(13)，其对由活性污泥和生物处理水构成的含污泥处理水进行膜处理;以及污泥回送单元，其将含污泥处理水的一部分从该膜分离槽(13)回送到反应槽(11)内，该污泥回送单元具有设在膜分离槽(13)上、将超过规定水位的含污泥处理水予以排出的溢流口(49)。
权利要求书
1.一种膜分离活性污泥处理装置，具有：
反应槽，该反应槽利用活性污泥对被处理水进行生物处理，生成生物处理水;
膜分离槽，该膜分离槽对由所述活性污泥和所述生物处理水构成的含污泥处理水 进行膜处理;以及
污泥回送单元，该污泥回送单元将所述含污泥处理水的一部分从该膜分离槽回送 到所述反应槽内，
该膜分离活性污泥处理装置的特征在于，
所述污泥回送单元具有设在所述膜分离槽上、将超过规定水位的所述含污泥处理 水予以排出的溢流口。
2.如权利要求1所述的膜分离活性污泥处理装置，其特征在于，所述污泥回送单 元具有：设置在所述溢流口的下方、对从所述溢流口排出的所述含污泥处理水进行储 存的活性污泥储存槽;以及将该活性污泥储存槽内的所述含污泥处理水送到所述反应 槽的污泥排出泵。
说明书
膜分离活性污泥处理装置
技术领域
本实用新型涉及一种利用生物处理和膜处理对被处理水进行处理的膜分离活性 污泥处理装置。
背景技术
作为工业废水、生活废水等有机性的被处理水的处理方法，有一种将如下两种处 理予以组合的膜分离活性污泥处理法：利用活性污泥中的微生物的作用、对被处理水 所含的污浊物质予以生物分解的生物处理;利用分离膜对活性污泥进行固液分离、获 得无浮游物的处理水的膜处理。
作为该处理方法所使用的膜分离活性污泥处理装置，有一种与包含活性污泥在内 并进行生物处理的反应槽分开设置浸渍有分离膜的膜分离槽、在反应槽中的生物处理 后用膜分离槽进行膜分离的所谓分置型的处理装置。作为由分离膜进行的膜处理，一 般通过使与分离膜连接的吸引泵动作而进行吸引过滤。
在分置型的处理装置中，通过使与反应槽连接的原水泵动作，在反应槽中被生物 处理后的生物处理水以含有活性污泥的状态被送到膜分离槽内。在膜分离槽中，对从 反应槽送来的由生物处理水和活性污泥构成的含污泥处理水进行膜处理，由膜面除去 活性污泥，获得处理水(过滤水)。所得到的处理水被排出到系统外。另一方面，随着 膜处理的继续，活性污泥被浓缩后的膜分离槽内的含污泥处理水的一部分被回送到反 应槽内。
如此，在分置型处理装置的膜分离槽中，一并进行(1)来自反应槽的被处理水的流 入、(2)由膜处理进行的处理水的排出、(3)浓缩后的含污泥处理水向反应槽的回送。
而且，所述(3)的向反应槽的回送，是通过使设置在膜分离槽内或回送线上的回送 泵进行动作的方法来实施的。
从稳定地运转膜分离槽的观点看，尽可能将膜分离槽的水位维持恒定是有效的。 假如膜分离槽的水位较大地下降，一般要进行停止吸引泵运转的控制，因此，若膜分 离槽的水位变动较大，则难以继续稳定的膜处理。另外，若膜分离槽的水位产生变动， 则膜分离槽的浓缩倍率(活性污泥浓度)不稳定，其结果，分离膜的网孔堵塞就容易变 得显著。
专利文献1：日本特开2007-167827号公报
实用新型所要解决的课题
但是，在分置型处理装置的膜分离槽中，由于一并进行上述(1)～(3)的液体流动， 因此，难以始终良好地维持上述(1)～(3)的平衡，并难以将膜分离槽的水位维持恒定。 例如，在进行上述(1)的来自反应槽的被处理水的流入量与上述(3)的含污泥处理水的 向反应槽的回送量大致相同的运转的情况下，当来自工厂的废水量下降等而仅仅上述 (1)的量减少时，膜分离槽的水位就急剧下降。
实用新型内容
本实用新型是鉴于上述问题而做成的，其课题是提供一种能容易地将膜分离槽的 水位维持恒定的简单结构的分置型的膜分离活性污泥处理装置。
用于解决课题的手段
本实用新型的膜分离活性污泥处理装置具有：反应槽，该反应槽利用活性污泥对 被处理水进行生物处理，生成生物处理水;膜分离槽，该膜分离槽对由所述活性污泥 和所述生物处理水构成的含污泥处理水进行膜处理;以及污泥回送单元，该污泥回送 单元将所述含污泥处理水的一部分从该膜分离槽回送到所述反应槽内，该膜分离活性 污泥处理装置的特点是，所述污泥回送单元具有设在所述膜分离槽上、将超过规定水 位的所述含污泥处理水予以排出的溢流口。
所述污泥回送单元最好具有：设置在所述溢流口的下方、对从所述溢流口排出的 所述含污泥处理水进行储存的活性污泥储存槽;以及将该活性污泥储存槽内的所述含 污泥处理水送到所述反应槽的污泥排出泵。
实用新型的效果
采用本实用新型，可提供一种能容易地将膜分离槽的水位维持恒定的结构简单的 分置型的膜分离活性污泥处理装置。
