申请日2012.02.22
公开(公告)日2012.07.18
IPC分类号C02F9/14
摘要
本发明公开了一种汰头废水处理装置，包括进水箱，进水箱通过蠕动泵与一号反应器相连，一号反应器的出水口直接由管道与调节池相连;调节池通过蠕动泵与二号反应器相连，二号反应器由管道与出水箱相连，该管道上设有电磁阀。本发明结构简单，设计科学，采用生物方法来处理汰头废水，效果更好，同时无任何二次污染;整个运行过程，耗能少，大大降低了使用成本。
权利要求书

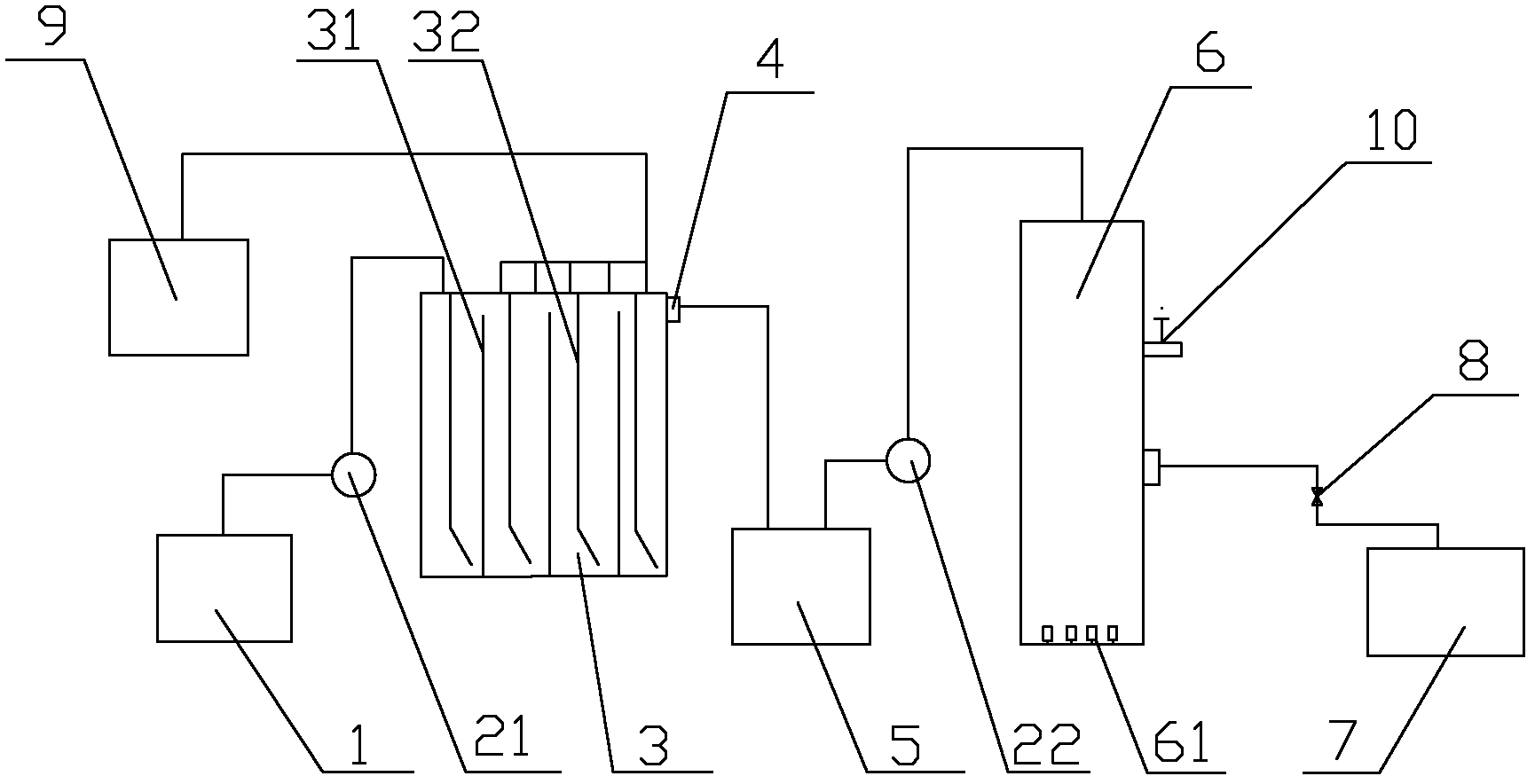

1.一种汰头废水处理装置，其特征在于，包括进水箱(1)，进水箱(1)通 过蠕动泵(21)与一号反应器(3)相连，一号反应器(3)的出水口(4)由管 道与调节池(5)相连;调节池(5)通过蠕动泵(22)与二号反应器(6)相连， 二号反应器(6)由管道与出水箱(7)相连，所述管道上设有电磁阀(8)。
2.根据权利要求1所述的汰头废水处理装置，其特征在于，所述一号反应 器(3)一侧连接有储气罐(9)。
3.根据权利要求1所述的汰头废水处理装置，其特征在于，所述二号反应 器(6)设有取样口(10)。
4.根据权利要求1所述的汰头废水处理装置，其特征在于，所述一号反应 器(3)内部设有一组溢流板(31)，溢流板(31)之间均设有折流板(32)。
5.根据权利要求1所述的汰头废水处理装置，其特征在于，所述二号反应 器(6)内部底设有一组曝气头(61)。
说明书
一种汰头废水处理装置
技术领域
本发明属于环保领域，具体涉及一种处理汰头废水的装置。
背景技术
我国是世界最大的生丝生产国，同时也是缫丝废水排放大国。汰头废水是缫 丝生产废水的一部分，其用水量小，有机物浓度非常高，易腐败变质、发酵、发 臭，是丝厂的主要污染源。汰头废水中存在大量丝胶和蚕蛹蛋白质，直接排放时 有机物含量严重超标，对环境造成严重污染。而丝胶蛋白和蚕蛹蛋白是很好的营 养物质，可广泛用作饲料、微生物培养基、干酪素的替代品及制备氨基酸的原料 等。
目前对汰头废水的处理方法主要是物化处理方法，包括酸析法、气浮法、膜 分离法和混凝沉淀工艺。物化处理工艺一次性投资较低，建设场地要求不高，人 员操作维护难度小，但此工艺存在运行费用较高，处理效果难以稳定达标的缺点， 因此只能是解决一时问题的权宜之计。
发明内容
发明目的：本发明的目的在于针对现有技术的不足，提供一种处理汰头废水 的装置。
技术方案：为了达到上述发明目的，本发明具体是这样来实现的：一种汰头 废水处理装置，包括进水箱，进水箱通过蠕动泵与一号反应器相连，一号反应器 的出水口直接由管道与调节池相连;调节池通过蠕动泵与二号反应器相连，二号 反应器由管道与出水箱相连，所述管道上设有电磁阀。
其中，为了方便一号反应器内的沼气排出，所述一号反应器一侧连接有储气 罐。
其中，为了方便对二号反应器内水质的控制，所述二号反应器设有取样口。
其中，所述一号反应器内部设有一组溢流板，溢流板之间均设有折流板。
其中，所述二号反应器内部底设有一组曝气头。
本发明具体是这样来完成反应的：经过酸析处理去除部分蛋白质后的汰头废 水贮存于进水箱中，采用蠕动泵连续进水，调节流速，利用恒温水浴池控制反应 器温度;经过一号反应器处理的废水经U型水封溢流到调节池，以备二号反应 器之用，沼气从反应器的顶部排气孔进入集气罐。经过一号反应器处理后的废水 由蠕动泵从顶部进入二号反应器，由反应器中部出水口排出，放置曝气头在反应 器内曝气，进、出水由水泵、液位仪、时间继电器和电磁阀共同控制，曝气由时 间继电器控制，通过带阀门的转子流量计调节并计量曝气量，反应器内的温度通 过底部水浴加热进行调节和控制。
有益效果：本发明结构简单，设计科学，采用生物方法来处理汰头废水，效 果更好，同时无任何二次污染;整个运行过程，耗能少，大大降低了使用成本。
