申请日2011.11.25
公开(公告)日2013.06.05
IPC分类号B08B3/00; C02F9/14
摘要
本发明涉及一种废旧塑料再利用的污水零排放系统，由厂内用水系统和厂外污水处理系统共同够成，采用厂外处理后的中水和补加的清洁水作为厂内用水系统的水源，水源由三次清洗池加入，然后依次倒流进入二次清洗池和预清洗池，最后由集水管道汇入蓄水调节池，进入厂外污水处理系统，通过将厂内用水系统和厂外污水处理系统构成的闭合回路，从而构成废旧塑料再利用的污水零排放系统。与现有技术相比，本发明改变传统废旧塑料清洗工艺中分段分别加水工艺，将其优化为一次性加水，然后将清洗用水与待清洗料走向相反，从而提出废旧塑料清洗用水的“倒流”生产工艺，可以节约清洗用水70-95%。
权利要求书
1.一种废旧塑料再利用的污水零排放系统，利用污水零排放工艺由厂内用水 系统和厂外污水处理系统共同够成，其特征在于，该系统采用厂外处理后的中水和 补加的清洁水作为厂内用水系统的水源，水源由三次清洗池加入，然后依次倒流进 入二次清洗池和预清洗池，最后由集水管道汇入蓄水调节池，进入厂外污水处理系 统，通过将厂内用水系统和厂外污水处理系统构成的闭合回路，从而构成废旧塑料 再利用的污水零排放系统。
2.根据权利要求1所述的一种废旧塑料再利用的污水零排放系统，其特征在 于，所述的厂内用水系统采用由三次清洗池一次性加水，清洗水的流向和待清洗的 塑料走向相反。
3.根据权利要求1所述的一种废旧塑料再利用的污水零排放系统，其特征在 于，污水零排放系统中的清洗用水只需要补加各工艺环节蒸发用水和清洗料表面附 着的水分。
4.根据权利要求1所述的一种废旧塑料再利用的污水零排放系统，其特征在 于，污水零排放系统可清洗废旧PP、PE、PVC、ABS、PS、PC、PET或PU塑料。
5.根据权利要求1所述的一种废旧塑料再利用的污水零排放系统，其特征在 于，污水零排放系统可分级清洗橡胶、纤维或木材。
6.根据权利要求1所述的一种废旧塑料再利用的污水零排放系统，其特征在 于，所述的二次清洗池和预清洗池的数目可以根据产品的清洁要求设置。
7.根据权利要求1所述的一种废旧塑料再利用的污水零排放系统，其特征在 于，所述的二次清洗池还与三次清洗池连接。
8.根据权利要求1所述的一种废旧塑料再利用的污水零排放系统，其特征在 于，所述的蓄水调节池后依次设置格栅、絮凝沉淀及曝气池，其中：
格栅：通过物理过滤作用，去除废水中较大的漂浮物和悬浮物;
絮凝沉淀：去除废水中的悬浮物和胶状物质;
曝气池：对废水进行曝气作用，利用微生物的好氧呼吸作用，降低水中有机质 含量，满足废旧塑料清洗用水标准。
说明书
一种废旧塑料再利用的污水零排放系统
技术领域
本发明涉及一种污水零排放系统，尤其是涉及一种废旧塑料再利用的污水零 排放系统。
背景技术
本发明提供的是一种废旧塑料再利用的污水零排放工艺，其工艺流程包括厂内 用水系统和厂外污水处理系统共同构成，从而实现整个工艺流程的污水零排放。现 有的中国专利CN101013174A和CN1280958A中报道的污水零排放工艺，均是集 中于污水处理工艺，没能够与清洁生产相结合，至今，还未见关于厂区内污水“倒 流”工艺的介绍。
发明内容
本发明的目的就是为了克服上述现有技术存在的缺陷而提供一种将清洗用水 与产品流向相反的“倒流，节约清洗用水70-95%的废旧塑料再利用的污水零排放系 统。
本发明的目的可以通过以下技术方案来实现：

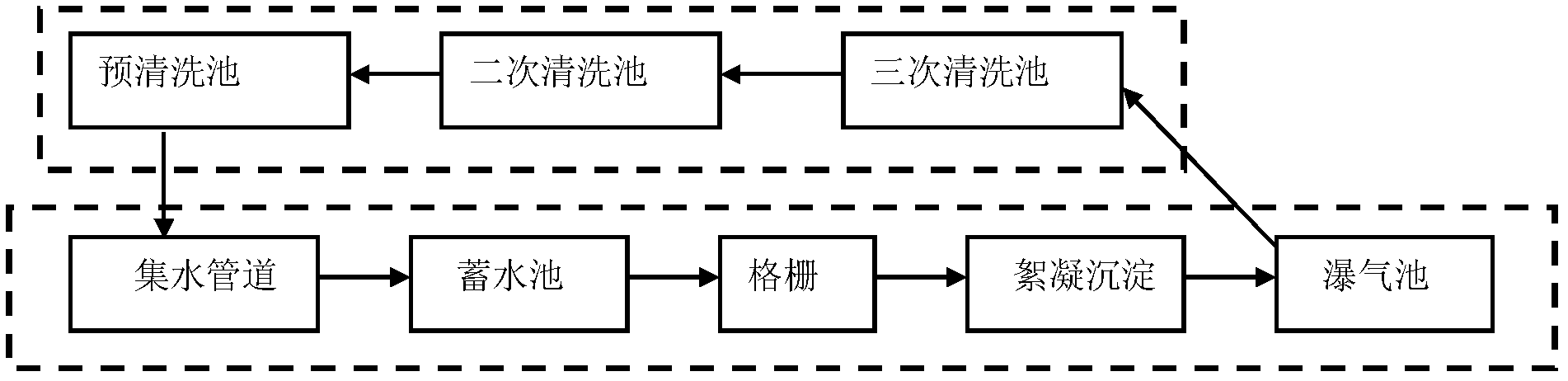

一种废旧塑料再利用的污水零排放系统，利用污水零排放工艺由厂内用水系统 和厂外污水处理系统共同够成，利用污水零排放工艺由厂内用水系统和厂外污水处 理系统共同够成，其特征在于，该系统采用厂外处理后的中水和补加的清洁水作为 厂内用水系统的水源，水源由三次清洗池加入，然后依次倒流进入二次清洗池和预 清洗池，最后由集水管道汇入蓄水调节池，进入厂外污水处理系统，通过将厂内用 水系统和厂外污水处理系统构成的闭合回路，从而构成废旧塑料再利用的污水零排 放系统。包括：
预清洗池：废旧塑料经过分选、破碎后，直接进入该清洗池进行简单清洗，主 要除去泥沙和塑料破碎片表面粘附的污物，该清洗池的安装位置比二次清洗池稍 低，清洗用水的质量要求也最低。
二次清洗池：经过预清洗后的破碎片进入该池后，一般需要添加适当的清洗剂 和搅拌装置进行深度清洗，该部分清洗主要用于去除顽固性污渍。其安装的空间位 置稍低于三次清洗池，可以让三次清洗池中的水自动流入。
三次清洗池：经过二次清洗后的破碎片一般比较干净，但是表面往往粘附有清 洗助剂，这些助剂如不清洗干净，将会影响制品性能。这一清洗池主要清洗破碎料 表面的助剂，因此，这一部分要求的水质最高。整个清洗工艺用水也都由此加入。
集水管道：集水管道主要用于收集各清洗池中排除的清洗污水，经过集水管道 后汇集于蓄水池中，从而进入厂外污水处理系统。集水管道是连接厂内外水流的枢 纽。
蓄水池：蓄水池用于存储集水管道排除的废水，经过蓄水池蓄水功能，可以保 证后续污水处理的连续性，从而保证整个水流循环过程顺利进行。
格栅：通过格栅的物理过滤作用，可以去除废水中较大的漂浮物和悬浮物，防 止后续工艺中污水处理时堵塞管道。
絮凝沉淀：絮凝沉淀主要去除废水中的悬浮物和胶状物质，经过絮凝处理后， 水体透明度大幅提升，基本可以得到较清洁的处理废水。
曝气池：经过前道的污水处理工艺，水中的悬浮物和漂浮物已经基本去除干净， 但是水中溶解的有机物含量仍然较高。尤其是废旧塑料清洗废水中溶解的有机物很 高，通过该步骤的曝气作用，利用微生物的好氧呼吸作用，从而降低水中有机质含 量，满足废旧塑料清洗用水标准。
与现有技术相比，本发明根据清洁生产的理念，将节能减排的思路引入到废 旧塑料清洗工艺中。采用逆向思维，改变传统废旧塑料清洗工艺中分段加水，污水 直接排放的流程，将清洗用水与产品流向相反的“倒流”清洗工艺，并将厂内清洗用 水和厂外污水处理结合构成循环系统。
通过将厂外污水处理系统和厂区内用水系统构成闭路循环系统，从而将污水 零排放系统由理论转变为现实。再结合废旧塑料清洗工艺，将清洁生产，节能减排 的理念融入其中。改变传统废旧塑料清洗工艺中分段分别加水工艺，将其优化为一 次性加水，然后将清洗用水与待清洗料走向相反，从而提出废旧塑料清洗用水的“倒 流”生产工艺，可以节约清洗用水70-95%。
