申请日2012.02.23
公开(公告)日2012.10.17
IPC分类号C02F11/12
摘要
本实用新型涉及污泥干化处理设备，旨在提供一种逆向倾斜交错互清转盘式污泥干化机。该污泥干化机的壳体内设置至少两根空心的转轴，转轴上设置若干个等距分布的圆盘形的转盘，转盘内部与转轴内部相互连通;各转盘倾斜安装于转轴并与垂直于转轴的剖面呈一相同夹角，同一根空心转轴上的相邻转盘具有相反的倾斜方向。本实用新型能够增大干化机的综合换热系数，提高污泥干化机的处理能力。利用逆向倾斜转盘间距和空间位置的不断变化，使其表面粘附的污泥层不断摩擦、剪切，解决污泥粘壁问题;通过强化的搅拌和切割效果，加快污泥层表面裂纹形成，加快污泥中水分的蒸发速度;通过破坏污泥层表面结壳，改善污泥层导热系数，降低干化能耗，减少干化时间。
权利要求书
1.一种逆向倾斜交错互清转盘式污泥干化机，包括圆柱形壳体，壳体外设置夹套， 夹套的两端分别设热工质进口和出口;壳体内设置至少两根空心的转轴，转轴两端分别 设置热工质进口和出口;空心转轴连接传动机构;其特征在于，所述转轴上设置若干个 等距分布的圆盘形的转盘，转盘内部与转轴内部相互连通;各转盘倾斜安装于转轴并与 垂直于转轴的剖面呈一相同夹角，同一根空心转轴上的相邻转盘具有相反的倾斜方向。
2.根据权利要求1所述的污泥干化机，其特征在于，所述转盘的圆周上设置若干 刮片。
3.根据权利要求1所述的污泥干化机，其特征在于，所述转盘在所处转轴上的安 装位置是：对应于相邻转轴上相邻两个转盘安装位置之间的中心点。
4.根据权利要求1所述的污泥干化机，其特征在于，所述转盘与垂直于转轴的剖 面之间的夹角为10°～20°。
5.根据权利要求1所述的污泥干化机，其特征在于，所述污泥干化机的壳体一端 的上部设置外接螺旋湿污泥输送泵的湿物料进口，另一端的下部设置外接出料装置的干 物料出口。
说明书
逆向倾斜交错互清转盘式污泥干化机
技术领域
本实用新型涉及一种污泥干化处理设备，更具体地说，本实用新型涉及一种利用安 装在转动轴上的逆向倾斜转盘实现污泥干化过程中转盘的自清洁效果以避免污泥粘结 的连续进料干化机。
背景技术
城镇生活污水处理后会产生大量污泥，这些污泥如果不能得到及时、有效和稳定的 处理，将为城市区域环境和人民生活的安全带来极大的隐患。此外，造纸、化工、制革、 印染等工业过程和江河湖泊疏浚等也会产生大量的污泥。污泥的减量化、无害化已经成 为城市科学发展过程中必须解决的重大环保问题。
污水处理厂产生的污泥经脱水后含水率仍高达80%，体积、质量较大，不利于后续 处理处置。不论最终污泥采用何种处理处置方式，污泥水分的降低都十分重要。机械脱 水处理技术只能去除污泥中的自由水，如需进一步降低污泥的含水率则需采用热干化的 方式。
含水率较高的污泥呈现流体状态，随着其在干化过程中含水率的降低，塑性逐步显 现，并产生极大的粘性。现有的污泥干化机多采用间接传热的加热方式，传热工质的热 量经热壁间接传递给污泥。随着干化的进行，污泥含水率降低，体积减小，极易粘附在 热壁的表面，不利于污泥的均匀混合和蒸发表面的更新。污泥表面水分蒸发后将结壳， 由于污泥壳的传热系数低，如果污泥壳不能被破碎，壳内污泥向外传热的效率也随之降 低，导致干化机的综合传热系数降低。同时，污泥内水分通过污泥壳向外传质的速率也 显著降低，导致污泥干化速率降低，制约了污泥干化机的处理量。
目前常用的间接传热桨叶式污泥干化机，根据处理量设置两根或四根搅拌转轴，相 邻的搅拌转轴逆向转动。每根搅拌转轴上设置若干个搅拌桨叶，桨叶设计为楔形双叶， 并垂直安装于搅拌转轴上。相邻搅拌转轴上的桨叶间隔分布，并相互齿合，以实现搅拌 效果的强化。由于搅拌转轴的转速相同，且相邻桨叶之间的距离也相同，随着污泥的干 化，会粘附在桨叶表面，粘附污泥层的厚度等于叶片间距，难以从叶片上剥离，从而影 响了干化速率。
实用新型内容
本实用新型要解决的技术问题是，克服现有设备和技术中的不足，提供一种可将粘 结污泥从换热表面表面剥离，提高污泥在干化过程中的均匀混合效果，改善综合传热效 率和污泥干化速率的逆向倾斜交错互清转盘式连续进料污泥干化机。
为了解决上述技术问题，本实用新型是通过以下技术方案实现的：

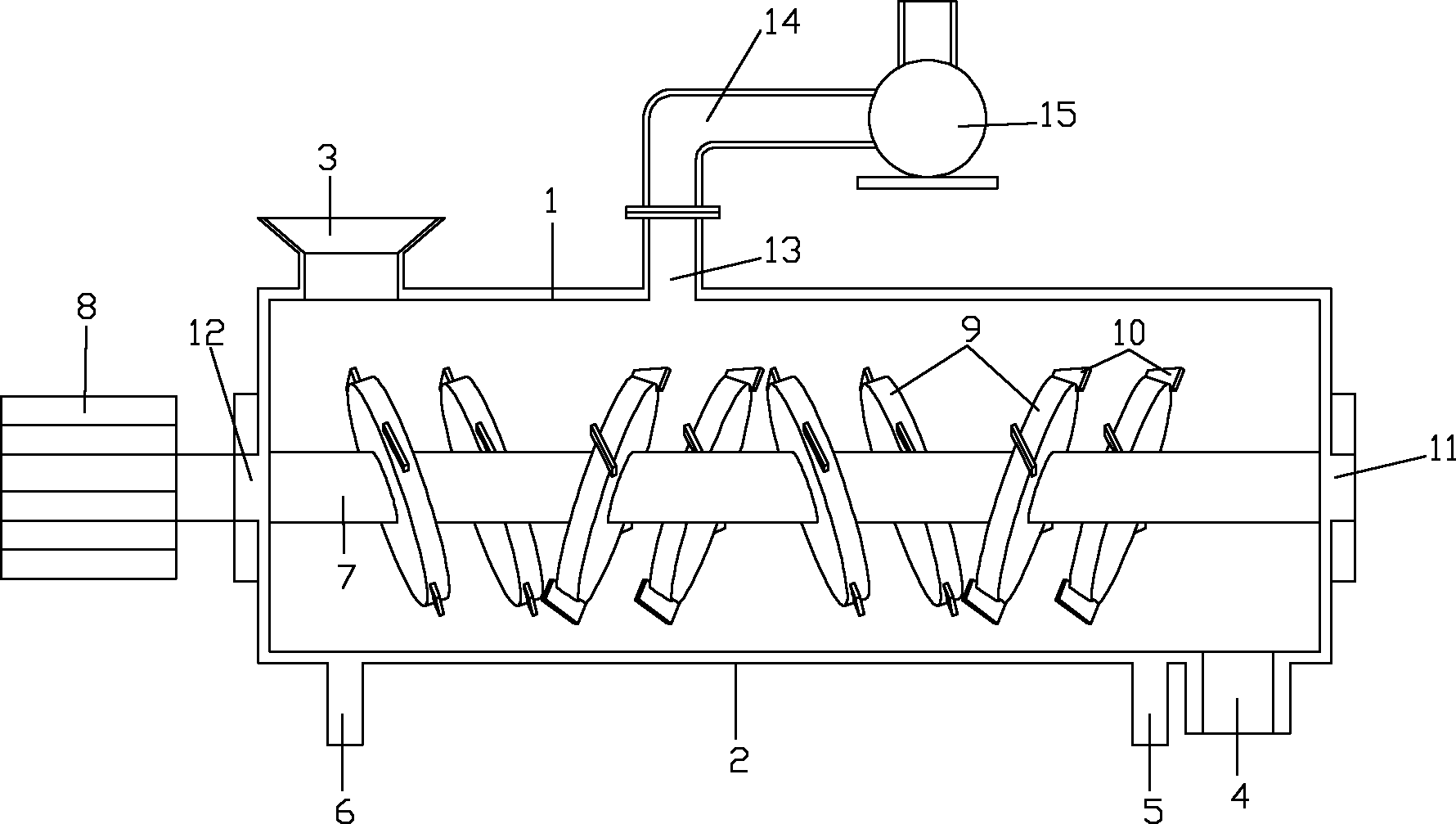

提供一种逆向倾斜交错互清转盘式污泥干化机，包括圆柱形壳体，壳体外设置夹套， 夹套的两端分别设热工质进口和出口;壳体内设置至少两根空心的转轴，转轴两端分别 设置热工质进口和出口;空心转轴连接传动机构;所述转轴上设置若干个等距分布的圆 盘形的转盘，转盘内部与转轴内部相互连通;各转盘倾斜安装于转轴并与垂直于转轴的 剖面呈一相同夹角，同一根空心转轴上的相邻转盘具有相反的倾斜方向。
作为一种改进，所述转盘的圆周上设置若干刮片。
作为一种改进，所述转盘在所处转轴上的安装位置是：对应于相邻转轴上相邻两个 转盘安装位置之间的中心点。
作为一种改进，所述转盘与垂直于转轴的剖面之间的夹角为10°～20°。
作为一种改进，所述污泥干化机的壳体一端的上部设置外接螺旋湿污泥输送泵的湿 物料进口，另一端的下部设置外接出料装置的干物料出口。
本实用新型中，相邻的空心转轴逆向转动;转盘内部与转轴内部，热工质能够在其 中自由流动;刮片能够使物料随着倾斜桨叶的搅拌而向干化机的出料口一侧移动。
与现有技术相比，本实用新型的有益效果是：
实现污泥干化过程中，污泥的均匀搅拌和换热面的不断更新，改善污泥层的导热系 数，增大干化机的综合换热系数，提高污泥干化机的处理能力。利用逆向倾斜转盘间距 和空间位置的不断变化，使其表面粘附的污泥层不断摩擦、剪切，解决污泥粘壁问题; 在污泥干化粘滞区，通过强化的搅拌和切割效果，加快污泥层表面裂纹的形成，从而加 快污泥中水分的蒸发速度;通过破坏污泥层表面的结壳，改善污泥层的导热系数，降低 了干化能耗，减少了干化时间;同时实现污泥的一次性干化和成粒，有利于进一步的磨 制和焚烧;干化后的污泥颗粒燃料化后可充分利用污泥中的热值，污泥干化后体积减容 90%以上，对于解决迫在眉睫的城市污水污泥处理问题具有重要的应用价值。
