申请日2012.02.24
公开(公告)日2012.10.03
IPC分类号B01D21/26; B01D21/02
摘要
本实用新型公开了一种用于水处理的高效全自动净水器布水装置，包括进水横管、沉淀室、旋转布水管、布水支管、进水立管、布水室、隔板，所述隔板位于布水装置内部，将布水装置分为布水室和沉淀室，进水立管位于布水室的下部，该进水立管的顶端连接进水横管，进水立管的另一端设置若干布水支管，每个布水支管的端部均设置旋转布水管。本实用新型的布水装置结构简单，易于生产。
权利要求书

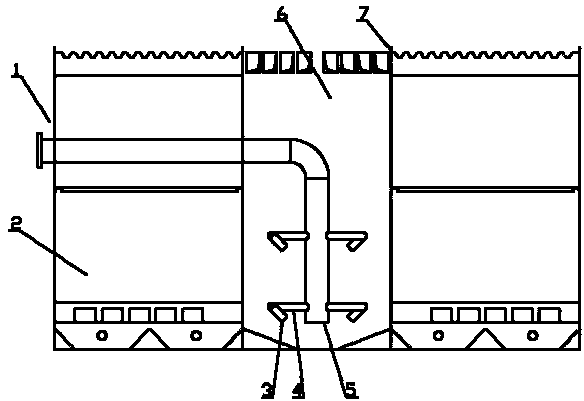

1.一种用于水处理的高效全自动净水器布水装置，其特征在于，包括进水横管[1]、沉淀室[2]、旋转布水管[3]、布水支管[4]、进水立管[5]、布水室[6]、隔板[7]，所述隔板[7]位于布水装置内部，将布水装置分为布水室[6]和沉淀室[2]，进水立管[5]位于布水室[6]的下部，该进水立管[5]的顶端连接进水横管[1]，进水立管[5]的另一端设置若干布水支管[4]，每个布水支管[4]的端部均设置旋转布水管[3]。
2.根据权利要求1所述的用于水处理的高效全自动净水器布水装置，其特征在于，进水横管[1]位于沉淀室[2]的上部。
3.根据权利要求1所述的用于水处理的高效全自动净水器布水装置，其特征在于，布水支管[4]的数量为八，该八根布水支管分为上下两组，每组四支布水支管，该四支布水支管平均分布在与进水立管[5]垂直的面上。
4.根据权利要求1或3所述的用于水处理的高效全自动净水器布水装置，其特征在于，布水支管[4]端部的旋转布水管[3]与进水立管[5]成45度夹角。
说明书
一种用于水处理的高效全自动净水器布水装置
技术领域
本实用新型属于水处理技术领域，特别是一种用于水处理的高效全自动净水器布水装置。
背景技术
高效全自动净水器是水处理中的重要设备，该设备用于将高浊度、悬浮物的水处理进行净化处理。而布水装置是净水器中一个重要的装置，传统的净水器的布水装置仅为一根进水横管和一根进水立管，在进水立管的下部开一些小孔进行布水。这种布水装置在布水时水流是直接喷射到布水的底板和侧面上，不易将水中的杂质进行沉淀。
实用新型内容
本实用新型所解决的技术问题在于提供一种用于水处理的高效全自动净水器布水装置。
实现本实用新型目的的技术解决方案为：一种用于水处理的高效全自动净水器布水装置，包括进水横管、沉淀室、旋转布水管、布水支管、进水立管、布水室、隔板，所述隔板位于布水装置内部，将布水装置分为布水室和沉淀室，进水立管位于布水室的下部，该进水立管的顶端连接进水横管，进水立管的另一端设置若干布水支管，每个布水支管的端部均设置旋转布水管。
本实用新型与现有技术相比，其显著优点：1)本实用新型的布水装置结构简单，易于生产;2)利用本实用新型的高效全自动净水器布水装置在工作时，将进水以45度斜角喷出，形成水流旋涡，进水逐渐往上升时，水流形成快速旋转状，水中重的颗粒杂质由于离心力的作用很容易从水中分离而沉淀下来，进行了初步沉淀。
