申请日2012.02.24
公开(公告)日2012.07.18
IPC分类号C02F1/28
摘要
本发明公开了一种用于污水深度处理的活性焦抽提及反洗装置，包括提升泵、提升管、洗焦器、支座、提焦转换器和输送管，所述洗焦器和提焦转换器分别固定于支座两端，所述提升管一端与提升泵连通，另一端穿过洗焦器并且伸入支座内，所述输送管一端穿过提焦转换器并且伸入支座内，所述输送管伸入支座的端部正对提升管伸入支座的端部，所述输送管与提焦转换器之间通过螺旋机构连接;本发明利用提焦转换器实现反洗和提取活性焦之间的转换，实现了反洗和提取活性焦的操作转换，利用一套装置完成了反洗和提取活性焦两种操作，降低了设备成本。
权利要求书

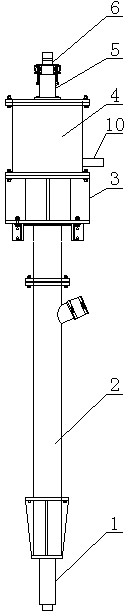

1. 一种用于污水深度处理的活性焦抽提及反洗装置，其特征在于：包括提升泵(1)、提升管(2)、洗焦器(3)、支座(4)、提焦转换器(5)和输送管(6)，所述洗焦器(3)和提焦转换器(5)分别固定于支座(4)两端，所述提升管(2)一端与提升泵(1)连通，另一端穿过洗焦器(3)并且伸入支座(4)内， 所述输送管(6)一端穿过提焦转换器(5)并且伸入支座(4)内，所述输送管(6)伸入支座(4)的端部正对提升管(2)伸入支座(4)的端部，所述输送管(6)与提焦转换器(5)之间通过螺旋机构连接。
2.根据权利要求1所述的用于污水深度处理的活性焦抽提及反洗装置，其特征在于：所述螺旋机构包括螺杆(7)和与螺杆(7)螺旋配合的螺母(8)，所述螺杆(7)与提焦转换器(5)连接，所述螺母(8)与输送管(6)连接。
3.根据权利要求1或2所述的用于污水深度处理的活性焦抽提及反洗装置，其特征在于：所述输送管(6)为短接管，其位于支座(4)外的一端设有快装接头(9)。
4.根据权利要求1或2所述的用于污水深度处理的活性焦抽提及反洗装置，其特征在于：所述支座(4)上设有废液排放管(10)。
说明书
用于污水深度处理的活性焦抽提及反洗装置
技术领域
本发明涉及一种污水处理系统的活性焦提取及反洗装置。
背景技术
随着我国经济的高速发展，城市周边工业园区大量出现，工业园区的污水一般为多种工业的混合废水，水量大、成分复杂、可生化性很差，再加国家对废水处理标准的提高，以往广泛应用的生化处理工艺，甚至加上传统的深度处理工艺，对我国水污染考核的主要指标COD很难达标。
常用的传统污水深度处理工艺—“加药-混凝-沉淀”法，对多数工业废水不能达到国家要求的“一级A标”，有些可以达到，但加药量很大，不仅运行成本高，所产生的大量化学污泥，处置困难，造成二次污染。采用臭氧氧化进行污水深度处理以往很少用于大规模污水处理，因为臭氧的现场制取的设备费和制取成本都很高，用臭氧氧化解决COD达标问题，其运行费在我国不能被接受，此外，有很多工业废水臭氧是无效的。“活性炭吸附”是污水三级处理的方法之一，可去除一般生化处理和物化处理单元难以去除的污染物;但是，活性炭的再生系统十分复杂，费用较高，此外，活性炭价格昂贵，且对废水中分子较大的有机物吸附能力很差。
活性焦是一种内部孔隙结构发达、比表面积大、吸附能力强的碳素材料，是一种很好的吸附材料，采用活性焦吸附过滤法对难生物降解工业废水进行深度处理，处理后的水COD可达到50mg/L以下，色度可达到5倍(稀释倍数)以下，完全能够达到国家要求的“一级A标”。活性焦在吸附过滤池内有吸附和过滤两种作用，原水中的溶解性和胶体污染物被活性焦吸附，同时原水中的悬浮物也被截留过滤;因此，吸附过滤过程中，当悬浮物累积到一定程度时，应该对活性焦进行反洗，以防止堵塞，提高活性焦的过滤性能，另外，活性焦随着运行时间的延长，吸附效率逐渐降低，当达到最高设定值时，即认为活性焦吸附饱和，此时，应停止该单元的运行，将饱和活性焦从吸附过滤池中提取出来，更换新的或再生活性焦。上述反洗和提取活性焦两种操作，一般是采用两套装置分别完成的，额外设置的反洗装置，增加了设备成本。
发明内容
有鉴于此，本发明提供了一种用于污水深度处理的活性焦抽提及反洗装置，实现反洗和提取活性焦的操作转换，利用一套装置完成反洗和提取活性焦两种操作，降低设备成本。
本发明的用于污水深度处理的活性焦抽提及反洗装置，包括提升泵、提升管、洗焦器、支座、提焦转换器和输送管，所述洗焦器和提焦转换器分别固定于支座两端，所述提升管一端与提升泵连通，另一端穿过洗焦器并且伸入支座内， 所述输送管一端穿过提焦转换器并且伸入支座内，所述输送管伸入支座的端部正对提升管伸入支座的端部，所述输送管与提焦转换器之间通过螺旋机构连接。
进一步，所述螺旋机构包括螺杆和与螺杆螺旋配合的螺母，所述螺杆与提焦转换器连接，所述螺母与输送管连接;
进一步，所述输送管为短接管，其位于支座外的一端设有快装接头;
进一步，所述支座上设有废液排放管。
本发明的有益效果在于：本发明利用提焦转换器实现反洗和提取活性焦之间的转换，当需要反洗活性焦时，调整提焦转换器上的螺旋机构，推动输送管升起，从而使输送管与提升管脱离，提升泵将活性焦自底部提升至提升管上口后流出，活性焦落入洗焦器中被清洗后向下落回吸附过滤池内;当需要将活性焦提出时，调整提焦转换器上的螺旋机构，推动输送管下降，从而使输送管与提升管对接，提升泵将活性焦自底部提升至输送管，活性焦经输送管排入后处理设备;实验证明，本发明不但能将活性焦提升至顶端，且能在坡度小于5%的管道中输送约30米;本发明实现了反洗和提取活性焦的操作转换，利用一套装置完成了反洗和提取活性焦两种操作，降低了设备成本。
