申请日2012.02.24
公开(公告)日2012.07.18
IPC分类号C02F1/28
摘要
本发明公开了一种用于污水深度处理的可移动式活性焦提取及投加系统，包括设置在吸附过滤池上方的平车轨道和设置在平车轨道上的电动平车，所述电动平车上设有饱和活性焦输送干管、饱和活性焦输送软支管、活性焦投加干管和活性焦投加软支管，所述饱和活性焦输送软支管一端与饱和活性焦输送干管连通，另一端向下穿过电动平车且端部设有快装接头，所述活性焦投加软支管一端与活性焦投加干管连通，另一端向下穿过电动平车且端部设有快装接头;本发明提高了提取和投加活性焦的效率，使活性焦的更换方便、快捷，并且使管道系统大大简化，大量减少了管道、阀门等设备。
权利要求书

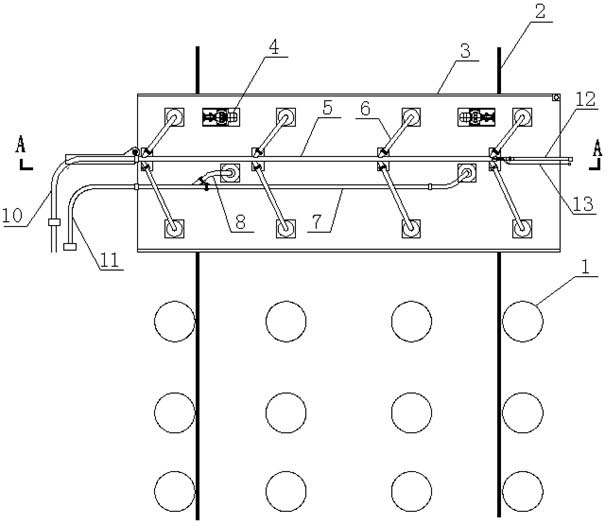

1.一种用于污水深度处理的可移动式活性焦提取及投加系统，其特征在于：包括设置在吸附过滤池(1)上方的平车轨道(2)和设置在平车轨道(2)上的电动平车(3)，所述电动平车(3)可在电机(4)的驱动下沿平车轨道(2)移动;所述电动平车(3)上设有饱和活性焦输送干管(5)、饱和活性焦输送软支管(6)、活性焦投加干管(7)和活性焦投加软支管(8)，所述饱和活性焦输送软支管(6)一端与饱和活性焦输送干管(5)连通，另一端向下穿过电动平车(3)且端部设有快装接头(9)，所述活性焦投加软支管(8)一端与活性焦投加干管(7)连通，另一端向下穿过电动平车(3)且端部设有快装接头(9);所述饱和活性焦输送干管(5)通过饱和活性焦出料软管(10)与微滤机连通，所述活性焦投加干管(8)通过活性焦进料软管(11)与再生活性焦料仓底部的水射器连通。
2.根据权利要求1所述的用于污水深度处理的可移动式活性焦提取及投加系统，其特征在于：所述饱和活性焦输送干管(5)一端与饱和活性焦出料软管(10)连通，另一端分别与冲洗水软管(12)和冲洗空气软管(13)连通。
3. 根据权利要求1所述的用于污水深度处理的可移动式活性焦提取及投加系统，其特征在于：所述饱和活性焦输送软支管(6)穿过电动平车(3)的端部与吸附过滤池(1)一一对应。
4.根据权利要求1所述的用于污水深度处理的可移动式活性焦提取及投加系统，其特征在于：所述饱和活性焦输送软支管(6)和活性焦投加软支管(8)上均设有电动阀门(14)。
5.根据权利要求1至4任意一项所述的用于污水深度处理的可移动式活性焦提取及投加系统，其特征在于：所述平车轨道(2)沿吸附过滤池(1)排列矩阵的纵向延伸，所述电动平车(3)与吸附过滤池(1)排列矩阵的横向平行。
6. 根据权利要求5所述的用于污水深度处理的可移动式活性焦提取及投加系统，其特征在于：所述电动平车(3)可同时覆盖八个吸附过滤池(1)。
说明书
用于污水深度处理的可移动式活性焦提取及投加系统
技术领域
本发明涉及一种污水处理系统的活性焦提取及投加系统，具体涉及一种用于污水深度处理的可移动式活性焦提取及投加系统。
背景技术
随着我国经济的高速发展，城市周边工业园区大量出现，工业园区的污水一般为多种工业的混合废水，水量大、成分复杂、可生化性很差，再加国家对废水处理标准的提高，以往广泛应用的生化处理工艺，甚至加上传统的深度处理工艺，对我国水污染考核的主要指标COD很难达标。
常用的传统污水深度处理工艺—“加药-混凝-沉淀”法，对多数工业废水不能达到国家要求的“一级A标”，有些可以达到，但加药量很大，不仅运行成本高，所产生的大量化学污泥，处置困难，造成二次污染。采用臭氧氧化进行污水深度处理以往很少用于大规模污水处理，因为臭氧的现场制取的设备费和制取成本都很高，用臭氧氧化解决COD达标问题，其运行费在我国不能被接受，此外，有很多工业废水臭氧是无效的。“活性炭吸附”是污水三级处理的方法之一，可去除一般生化处理和物化处理单元难以去除的污染物;但是，活性炭的再生系统十分复杂，费用较高，此外，活性炭价格昂贵，且对废水中分子较大的有机物吸附能力很差。
活性焦是一种内部孔隙结构发达、比表面积大、吸附能力强的碳素材料，是一种很好的吸附材料，采用活性焦吸附过滤法对难生物降解工业废水进行深度处理，处理后的水COD可达到50mg/L以下，色度可达到5倍(稀释倍数)以下，完全能够达到国家要求的“一级A标”。活性焦随着运行时间的延长，吸附效率逐渐降低，当达到最高设定值时，即认为活性焦吸附饱和，此时，应停止该单元的运行，将饱和活性焦从吸附过滤池中提取出来，更换新的或再生活性焦;而传统的方式是利用人工挖取饱和活性焦或靠饱和活性焦重力自由落下排出，然后利用人工或吊车向吸附过滤池内倾倒新的或再活性焦，该方法劳动强度大，效率低，并且容易污染环境;利用管道抽提和投加活性焦，虽然可以连续提取、投加活性焦，使活性焦更换过程更顺畅，降低劳动强度，提高效率，但是由于大规模工业化污水深度处理时，需要并联设置多组吸附过滤池，如果每个吸附过滤池分别通过管道与活性焦后处理设备连通，需要设置大量的管道、阀门等设备，导致管道系统非常复杂，自动控制难度加大，设备成本也非常高。
发明内容
有鉴于此，本发明提供了一种用于污水深度处理的可移动式活性焦提取及投加系统，提高提取和投加活性焦的效率，使活性焦的更换方便、快捷，并且使管道系统大大简化，大量减少管道、阀门等设备。
本发明的用于污水深度处理的可移动式活性焦提取及投加系统，包括设置在吸附过滤池上方的平车轨道和设置在平车轨道上的电动平车，所述电动平车可在电机的驱动下沿平车轨道移动;所述电动平车上设有饱和活性焦输送干管、饱和活性焦输送软支管、活性焦投加干管和活性焦投加软支管，所述饱和活性焦输送软支管一端与饱和活性焦输送干管连通，另一端向下穿过电动平车且端部设有快装接头，所述活性焦投加软支管一端与活性焦投加干管连通，另一端向下穿过电动平车且端部设有快装接头;所述饱和活性焦输送干管通过饱和活性焦出料软管与微滤机连通，所述活性焦投加干管通过活性焦进料软管与再生活性焦料仓底部的水射器连通。
进一步，所述饱和活性焦输送干管一端与饱和活性焦出料软管连通，另一端分别与冲洗水软管和冲洗空气软管连通;
进一步，所述饱和活性焦输送软支管穿过电动平车的端部与吸附过滤池一一对应;
进一步，所述饱和活性焦输送软支管和活性焦投加软支管上均设有电动阀门;
进一步，所述平车轨道沿吸附过滤池排列矩阵的纵向延伸，所述电动平车与吸附过滤池排列矩阵的横向平行;
进一步，所述电动平车可同时覆盖八个吸附过滤池。
本发明的有益效果在于：本发明利用电动平车的可移动性更换活性焦，控制电动平车移动到需要更换的吸附过滤池组上方，将电动平车上的管道系统与该组吸附过滤池内的提取及投加管道连接好，然后即可进行活性焦提取及投加作业，作业完成后，将电动平车上的管道系统与吸附过滤池内的管道断开，启动电动平车移动至下一组需要更换的吸附过滤池组上方;因此，本发明自动控制程度高，提取和投加活性焦的效率高，活性焦的更换方便、快捷，并且本发明无需每个吸附过滤池分别设置与活性焦后处理设备连通的管道，大量减少了管道、阀门等设备，使管道系统大大简化，降低了设备成本，同时降低了自动控制难度。
