申请日2012.02.24
公开(公告)日2012.10.03
IPC分类号C02F3/00
摘要
本实用新型公开了一种新型MBR污水处理系统，包括污水生化池，污水生化池内设有膜组器，膜组器的膜盒出水口通过抽吸管连接抽吸泵，抽吸泵通过出水管连接清水池，还包括一高位水池，高位水池的水面高度大于污水生化池的水面高度，高位水池通过冲洗管道与抽吸管连接，冲洗管道上设置气动有快开蝶阀，气动快关蝶阀通过气管连接空压机;抽吸管位于抽吸泵的进水处设有一进水气动蝶阀，进水气动蝶阀通过气管连接空压机;气管上设有与PLC控制器连接的电磁阀。本实用新型可以有效的控制膜污染。对控制MBR膜组器膜污染的途径又多了一种选择，对MBR生物反应器的技术进步具有重要意义。
权利要求书
1.一种新型MBR污水处理系统，包括污水生化池，污水生化池内设 有膜组器，膜组器的膜盒出水口通过抽吸管连接抽吸泵，抽吸泵 通过出水管连接清水池，其特征在于，还包括一高位水池，高位 水池的水面高度大于污水生化池的水面高度，高位水池通过冲洗 管道与抽吸管连接，冲洗管道上设置气动有快开蝶阀，气动快关 蝶阀通过气管连接空压机;抽吸管位于抽吸泵的进水处设有一进 水气动蝶阀，进水气动蝶阀通过气管连接空压机;气管上设有与 PLC控制器连接的电磁阀。
2.根据权利要求1所述的一种新型MBR污水处理系统，其特征在于， 所述的与清水池连接的出水管上设有出水阀门。
说明书
新型MBR污水处理系统
技术领域
本实用新型涉及污水处理领域，具体的说，本实用新型涉及一 种新型MBR污水处理系统。
背景技术
MBR全称为膜生物反应器(Membrane Bioreactor，简称MBR)水 处理技术是一种生物技术与膜技术相结合的高效生化水处理技术， 膜生物反应器是结合了膜分离技术和传统的污泥法的一种高效污水 处理技术，由于膜的过滤作用，生物完全被截留在生物反应器中， 实现了水力停留时问和污泥龄的彻底分离，使生物反应器内保持较 高的MLSS。硝化能力强，污染物去除率高。
保证MBR高效运行的关键点是控制膜污染。目前控制膜污染的 主要方法有：膜组器曝气;化学清洗;以及用清水反冲洗。曝气是 膜组器控制膜污染主要方法，它是利用气泡在膜组器内上升时，形 成不稳定的气水混合的二相流，促使膜丝抖动，将膜表面沾附的污 泥抖掉。曝气的主要缺点是能耗高，这也成为MBR技术的发展瓶颈。 化学清洗需要大量的药剂，即操作麻烦，又有二次污染，而且费用 高。反冲洗是将经过膜丝处理后的用水泵，反向注入膜组器内，即 注入到膜丝的内部，让清水从内向外流出，将堵在膜微孔的污泥冲 出去。反冲洗的缺点一是要消耗清水，二是操作麻烦。生产中很少 使用。
本实用新型主要是针对现有技术中的反冲洗技术进行的改进。
实用新型内容
鉴于现有技术中存在的问题，本实用新型的目的在于提供一种 利用反冲洗技术对膜组器进行清洗的新型MBR污水处理系统。

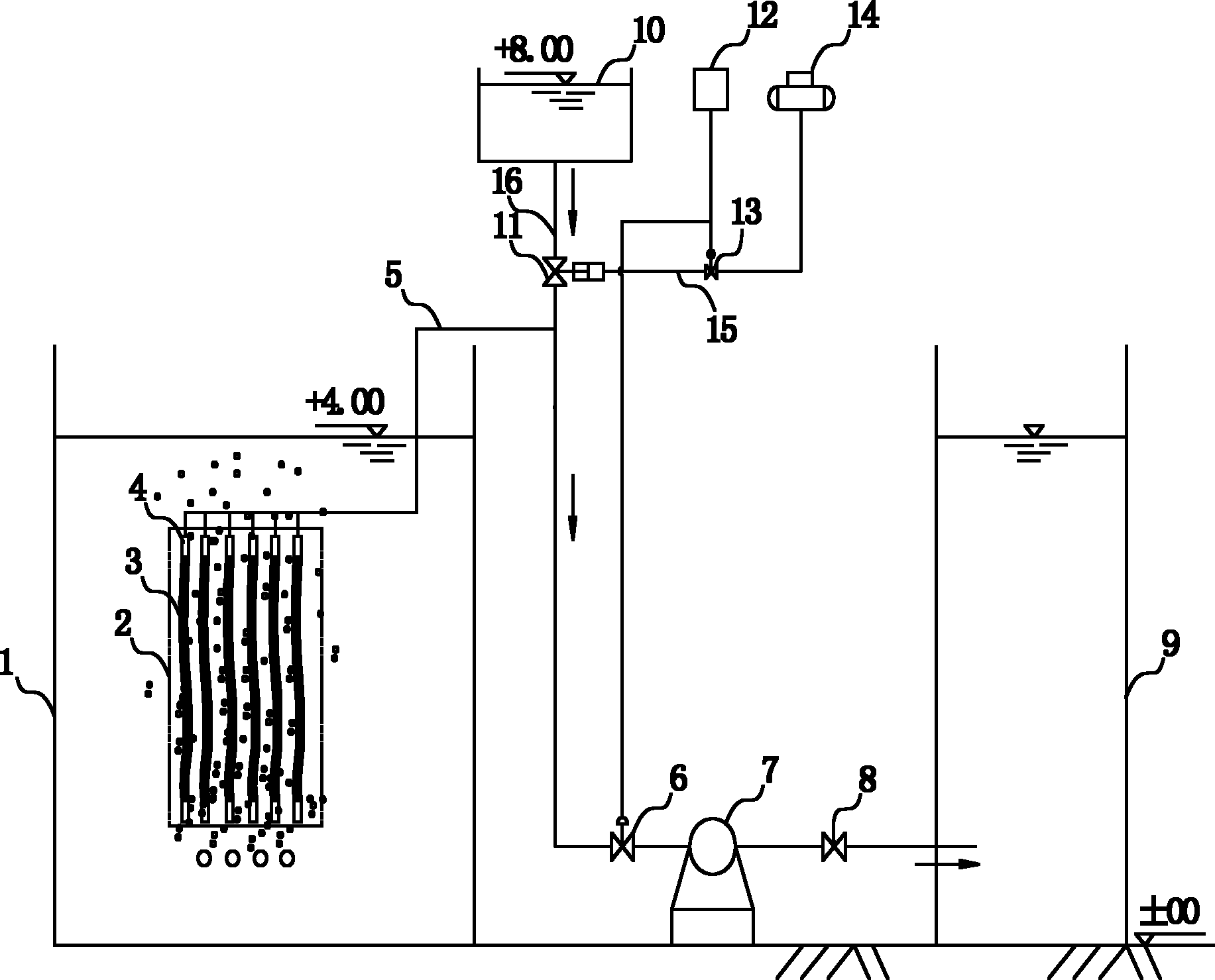

为实现上述实用新型目的，本实用新型提供的技术方案是：一 种新型MBR污水处理系统，包括污水生化池，污水生化池内设有膜 组器，膜组器的膜盒出水口通过抽吸管连接抽吸泵，抽吸泵通过出 水管连接清水池，还包括一高位水池，高位水池的水面高度大于污 水生化池的水面高度，高位水池通过冲洗管道与抽吸管连接，冲洗 管道上设置气动有快开蝶阀，气动快关蝶阀通过气管连接空压机; 抽吸管位于抽吸泵的进水处设有一进水气动蝶阀，进水气动蝶阀通 过气管连接空压机;气管上设有与PLC控制器连接的电磁阀。
所述的与清水池连接的出水管上设有出水阀门。
本实用新型的有益效果是：本实用新型利与采用水泵反冲洗比 较，具有作用力大、节约反冲洗水、历时短、留给膜组器过滤的时 间长、可缓解过膜通量的快速上升的优点，可以有效的控制膜污染。 对控制MBR膜组器膜污染的途径又多了一种选择，对MBR生物反 应器的技术进步具有重要意义。
