申请日2012.02.24
公开(公告)日2012.09.19
IPC分类号H04L29/08; G08C17/02; H04W84/18
摘要
本发明公开一种无线ZigBee污水排放在线监测系统，包括：传感器模块，采集个监测点与污水处理有关的参数;网络型监控终端机，用于获取监测现场的音视频信息;在线监测中心接受传感器模块和网络型监控终端机传送的信息，并根据这些信息进行数据汇总、整理和综合分析，实现了水排放量及理化参数量数据的自动提取和随机抽取、污水处理设备运转情况的自动提取监控和非正常情况下的报警、污水排放主要理化指标超标自动报警、排污费的自动计费、数据统计报表自动生成;同时可以与图像监控系统配合使用，增加现场监控力度。本发明结构简单，价格低廉;可在现场设置现场中控室，遇突发事件及时处理;无需支付高额的通讯费用。
权利要求书
1.一种无线ZigBee污水排放在线监测系统，其特征在于包括：
传感器模块，采集个监测点与污水处理有关的参数，并将这些参数通过无线 ZigBee传送到在线监测中心;
网络型监控终端机，设置于监测现场，用于获取监测现场的音视频信息，并 将这些信息通过无线ZigBee传送到在线监测中心;
在线监测中心，接受传感器模块和网络型监控终端机传送的信息，并根据这 些信息进行数据汇总、整理和综合分析，实现水排放量及理化参数量数据的自动 提取，随机抽取、污水处理设备运转情况的自动提取监控，非正常情况下的报警、 污水排放主要理化指标超标自动报警、排污费的自动计费、数据统计报表自动生 成;同时可以与图像监控系统配合使用，增加现场监控力度。
2.根据权利要求1所述的无线ZigBee污水排放在线监测系统，其特征在于： 所述在线监测中心接收各监测点传输来的信息和监测信息，对监测信息分类，筛 选和综合分析，完成对数据的统计，运算，处理，能自动生成各种报表;而且具 有存储，显示，记录，打印，统计等功能，还可以向监测点发送有关查询命令和 控制信息。
3.根据权利要求1或2所述的无线ZigBee污水排放在线监测系统，其特征 在于：所述在线监测中心可设置定时采集污水排放数量、设置报警阀值上传，随 机抽查现场污水数据功能。
4.根据权利要求1或2所述的无线ZigBee污水排放在线监测系统，其特征 在于：所述的与污水处理有关的参数包括工业用水排放污水流量，COD浓度， 污水PH值，污水的相对浊度。
5.根据权利要求1或2所述的无线ZigBee污水排放在线监测系统，其特征 在于：所述传感器模块，网络型监控终端机实时采集污水排放情况及污染物排放 总量，实现监测数据自动传输。
6.根据权利要求1或2所述的无线ZigBee污水排放在线监测系统，其特征 在于：所述网络型监控终端机采集现场高清网络摄像机的音视频信息。
说明书
无线ZigBee污水排放在线监测系统
技术领域
本发明涉及一种在线监测系统，具体地说，涉及的是一种无线ZigBee污水 排放在线监测系统。
背景技术
在城市污水治理中，城市污水处理设施建设已提到了城市基础设施建设的突 出位置，使城市污水处理设施建设进入了一个新的发展阶段。但目前全国各地对 污染源和排污河渠的水质监测仍停留在手工监测阶段，难以反映企业及城市污水 排放连续变化的情况。在水资源污染方面不断加强治理，但因为环境保护意识的 淡薄及利益的驱使等诸多因素，随意偷排污水和非达标排污，造成环境严重污染 的情况时有发生，因此在监测监管方面提供一个有效、实用、先进的监控系统和 解决方法，建立污水处理在线监测系统显得极为迫切，提高水质监测能力，势在 必行。
在污水治理监测项目中，所涉及的污水处理监测系统，很多必须无人值守设 备或监测点，受到地形、气候、监测范围等因素影响，不适合用有线通信和无线 数传电台等数据传输方式，而且它们还具有移动性差、成本高、扩展性差、设 备维护不方便等缺点，而移动GPRS网络覆盖面广，具有高速的数据传输和永远 在线的特点，配合灵活的资费方式，使GPRS通讯在污水处理监控系统中的应用 具有无可比拟的性价比优势。
ZigBee技术是一种近距离、低复杂度、低功耗、低速率、低成本的双向无线 通讯技术。主要用于距离短、功耗低且传输速率不高的各种电子设备之间进行数 据传输以及典型的有周期性数据、间歇性数据和低反应时间数据传输的应用。由 于其低功耗;低成本;低复杂度，低速率和组网能力强而成为备受关注的一种通 信方式。
发明内容
本发明的目的在于解决现有技术中的上述不足，提供一种无线ZigBee污水 排放在线监测系统，可以更好的实现污水排放的实时在线监控。

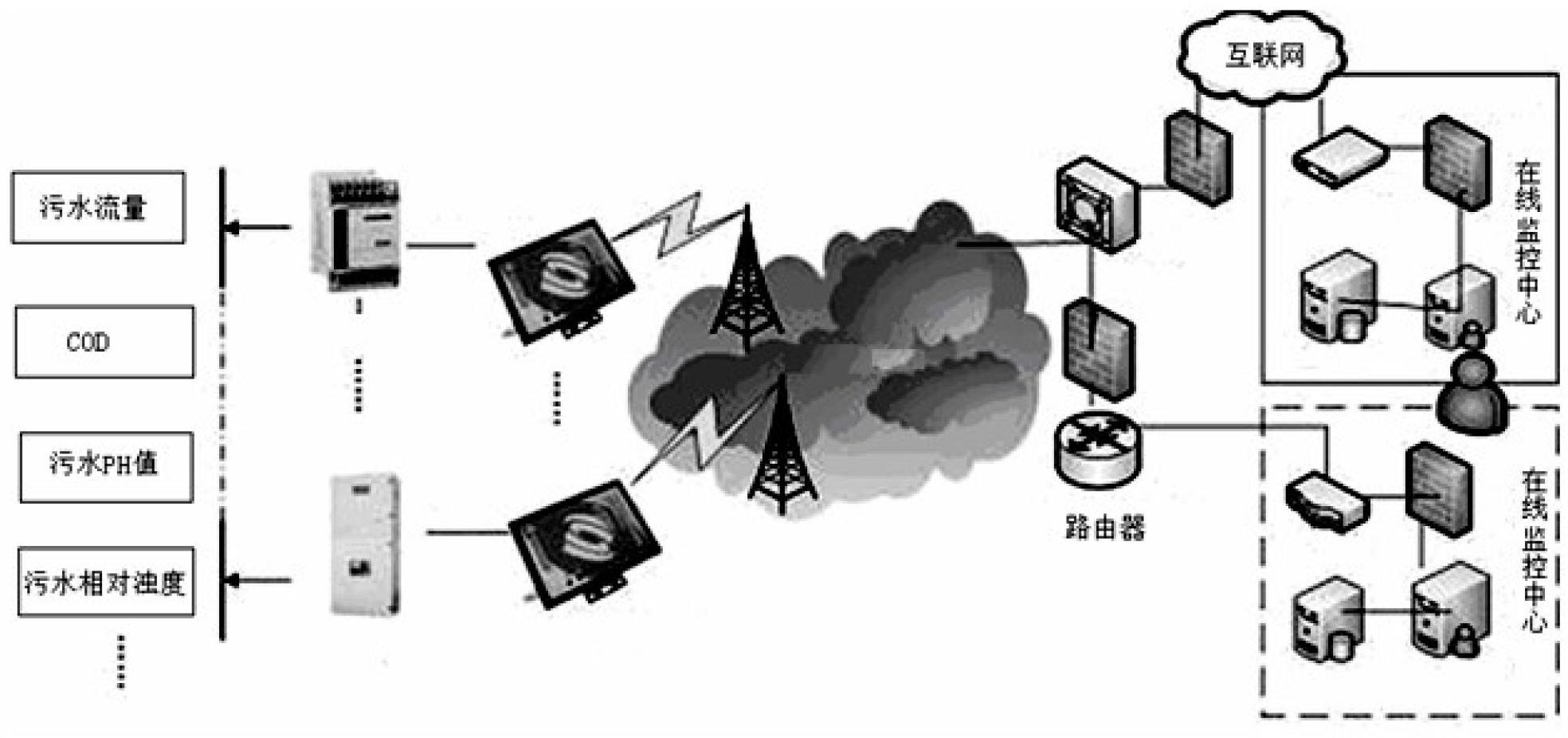

为实现上述的目的，本发明所述的无线ZigBee污水排放在线监测系统，包 括：
传感器模块，采集个监测点与污水处理有关的参数，并将这些参数通过无线 ZigBee传送到在线监测中心;
网络型监控终端机，设置于监测现场，用于获取监测现场的音视频信息，并 将这些信息通过无线ZigBee传送到在线监测中心;
在线监测中心，接受传感器模块和网络型监控终端机传送的信息，并根据这 些信息进行数据汇总、整理和综合分析，实现了水排放量及理化参数量数据的自 动提取和随机抽取、污水处理设备运转情况的自动提取监控和非正常情况下的报 警、污水排放主要理化指标超标自动报警、排污费的自动计费、数据统计报表自 动生成;同时可以与图像监控系统配合使用，增加现场监控力度。
本发明中，所述传感器模块，网络型监控终端机实时采集污水排放情况及污 染物排放总量，实现监测数据自动传输。
本发明中，所述在线监测中心可设置定时采集污水排放数量、设置报警阀值 上传，随机抽查现场污水数据等功能。
本发明中，所述在线监测中心接收各监测点传输来的信息和监测信息，对监 测信息分类，筛选和综合分析，完成对数据的统计，运算，处理，能自动生成各 种报表;而且具有存储，显示，记录，打印，统计等功能，还可以向监测点发送 有关查询命令和控制信息。
与现有技术相比，本发明实现了水排放量及理化参数量数据的自动提取和随 机抽取、污水处理设备运转情况的自动提取监控和非正常情况下的报警、污水排 放主要理化指标超标自动报警、排污费的自动计费、数据统计报表自动生成。同 时该系统运行费用低，系统容易扩展，留有数据接口，通过配置或改变不同的传 感器，系统也适用于大气和噪音监测，与有线MODEM、无线数传电台数据传输 相比，该系统在技术上更具先进性。本系统对污水偷排、污水主要理化指标超标 排放、污水处理设备闲置，均能及时发现并自动报警。系统造价不高，不需要太 多的投资，企业完全能够承受，便于大规模推广。
