申请日2012.02.24
公开(公告)日2012.10.17
IPC分类号C02F9/14
摘要
一种村镇生活污水渗滤组合处理装置，由调节池、快渗池、曝气反应池、集水渠和出水池组成，其中：快渗池位于曝气反应池上方，快渗池与曝气反应池之间水平地设有集水渠;快渗池内填充有滤料，曝气反应池和集水渠内填充有砾石;快渗池与曝气反应池的一侧连接调节池，快渗池与曝气反应池的另一侧由集水渠连接出水池;快渗池与调节池之间设有第一进水闸，曝气反应池与调节池之间设有第二进水闸;曝气反应池的底部设有充氧的曝气头。本发明的装置处理效果好、能耗低、投资和运行费用低、操作方便、维护简单，适用于小城镇、住宅小区、旅游景点及广大的农村地区。
权利要求书
1.一种村镇生活污水渗滤组合处理装置，由调节池、快渗池、曝气 反应池、集水渠和出水池组成，其中：
快渗池位于曝气反应池上方，快渗池与曝气反应池之间水平地设有集 水渠;快渗池内填充有滤料，曝气反应池和集水渠内填充有砾石;
快渗池与曝气反应池的一侧连接调节池，快渗池与曝气反应池的另一 侧由集水渠连接出水池;
快渗池与调节池之间设有第一进水闸，曝气反应池与调节池之间设有 第二进水闸;
曝气反应池的底部设有充氧的曝气头。
2.根据权利要求1所述的村镇生活污水渗滤组合处理装置，其中， 曝气反应池中的砾石直径为16-32mm，集水渠内的砾石直径为32-64mm。
3.根据权利要求1所述的村镇生活污水渗滤组合处理装置，其中， 快滤池的滤料是由大理石砂、细沙、沸石砂按任意比例混合而成。
4.根据权利要求1或3所述的村镇生活污水渗滤组合处理装置，其 中，快渗池的滤料上铺有种植土，栽种根系发达、植株高大的植物，以增 进快渗池的氧传输量。
5.根据权利要求4所述的村镇生活污水渗滤组合处理装置，其中， 种植土上栽种的植物有芦苇和香蒲。
说明书
一种村镇生活污水渗滤组合处理装置
技术领域
本发明涉及一种污水处理装置，更具体地涉及一种村镇生活污水高效渗滤组合处理装置。
背景技术
目前生物处理时污水处理的主要方法可以分为活性污泥法和生物膜法。其中：
活性污泥法优于技术成熟，设备可靠，在大型污水处理中得到广泛应用，但在小型污水处理方面存在运行不稳定的问题，工艺较为复杂、技术要求较高且能耗也比较高，难以在经济发展落后地区，尤其是零星分布的小城镇、住宅小区、旅游景点及广大的农村地区推广应用。
生物膜法是利用生长在滤池中滤料表面的微生物处理污水，具有微生物生物量大，结构稳定和生物多样性好的特点，因此它的水力负荷和抗冲击负荷能力都很强，可以很好的适应负荷不稳定、水质变化大的农村生活污水、住宅小区、旅游景点的污水处理。
传统的快速渗滤污水处理系统是污水土地处理技术的一种。它选用渗透性好的天然砂土地作为快渗池场地，把污水布在快渗池上，通过污水下渗土层时产生复杂的物理、化学和生物作用使污水得到净化。由于生物量大，要求反应器有较强的充氧效果，特别是在具有硝化功能时对供氧量的需求进一步加大，传统的自然通风已无法满足要求。
发明内容
本发明的目的在于提供一种村镇生活污水渗滤组合处理装置，以克服公知技术中存在的不足。

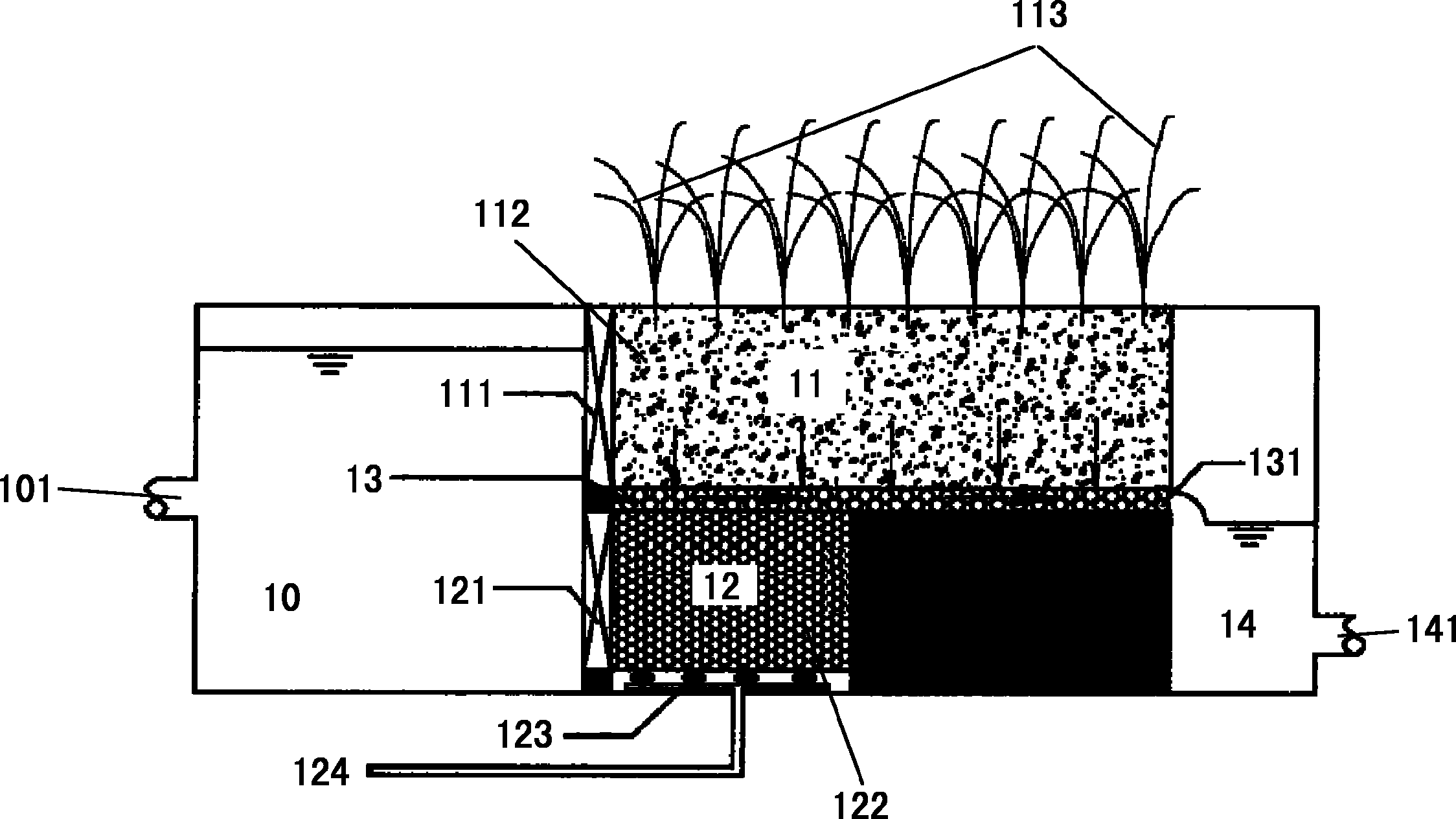

为实现上述目的，本发明提供的村镇生活污水渗滤组合处理装置，由调节池、快渗池、曝气反应池、集水渠和出水池组成，其中：
快渗池位于曝气反应池上方，快渗池与曝气反应池之间水平地设有集水渠;快渗池内填充有滤料，曝气反应池和集水渠内填充有砾石;
快渗池与曝气反应池的一侧连接调节池，快渗池与曝气反应池的另一侧由集水渠连接出水池;
快渗池与调节池之间设有第一进水闸，曝气反应池与调节池之间设有第二进水闸;
曝气反应池的底部设有充氧的曝气头。
所述的村镇生活污水渗滤组合处理装置，其中，曝气反应池中的砾石直径为16-32mm，集水渠内的砾石直径为32-64mm。
所述的村镇生活污水渗滤组合处理装置，其中，快滤池的滤料是由大理石砂、细沙、沸石砂按任意比例混合而成。
所述的村镇生活污水渗滤组合处理装置，其中，快渗池的滤料上铺有种植土，栽种根系发达、植株高大的植物(如芦苇和香蒲)，以增进快渗池的氧传输量。
本发明通过植物、填料对污水进行吸附、过滤、微生物降解和植物生长摄取等，净化污水，达到生活杂用水标准《城市污水处理厂污染物排放标准》一级A标准(GB18918-2002)或《生活杂用水水质标准》(CJ25.1-89)可以全部作为中水回用。不但处理了污水，而且将污染物转化，用于改良突然，给生长的植物提供养料。具有投资少、运行费用低、无需专人操作管理，使用寿命长。可广泛用于城镇、农村、小区、旅游景点生活污水处理。
