申请日2011.11.25
公开(公告)日2012.08.01
IPC分类号C02F1/52; C02F9/04
摘要
本实用新型涉及一种制药车间污水 处理系统，包括制药车间污水管道和成浆釜，其特征是：所述制药车间污水管道与成浆釜之间设有通过管线连接的污水净化槽。有益效果：由于制备催化裂化催化剂对水的要求不是很严格，污水经过处理后完全可以再次利用。成浆过程一釜料液需要大概4吨左右的水，连接污水净化槽后，一方面可以达到净化的目的，另一方面也达到暂时储水的功效。
权利要求书
1.一种制药车间污水处理系统，包括制药车间污水管道和成浆釜，其特征是：所述制药车间污水管道与成浆釜之间设有通过管线连接的污水净化槽。
2.根据权利要求1所述的制药车间污水处理系统，其特征是：所述污水净化槽进口与制药车间污水管道连接，其出口通过管线及阀门与成浆釜连通，所述出口管线与自来水管线并联。
3.根据权利要求1或2所述的制药车间污水处理系统，其特征是：所述污水净化槽出口管线与成浆釜之间设有循环液泵。
4.根据权利要求3所述的制药车间污水处理系统，其特征是：所述污水净化槽为三级沉降槽，污水净化槽的内部设有不同高度的隔板，构成三级沉降池。
说明书
制药车间污水处理系统
技术领域
本实用新型属于污水处理系统，尤其涉及一种制药车间污水处理系统 。
背景技术
人们意识到为了应对紧张的水资源，必须加快对污水处理回收利用的进程，从而来确保有充足的水资源的供应。污水回收利用越来越受到人们的重视。生产血液透析干粉、血液透析联机B粉和血液透析浓缩液等产品的制药车间，其洁净度是十万级。在生产过程所产生的污水是比较干净，长期以来不经利用直接排掉，造成水资源的很大浪费。
实用新型内容
本实用新型是为了克服现有技术中的不足，提供一种制药车间污水处理系统，利用净化槽储存从制药车间的污水，经过沉淀净化的污水应用到制备催化裂化催化剂单元的成浆釜中，可节约用水约8t/d。

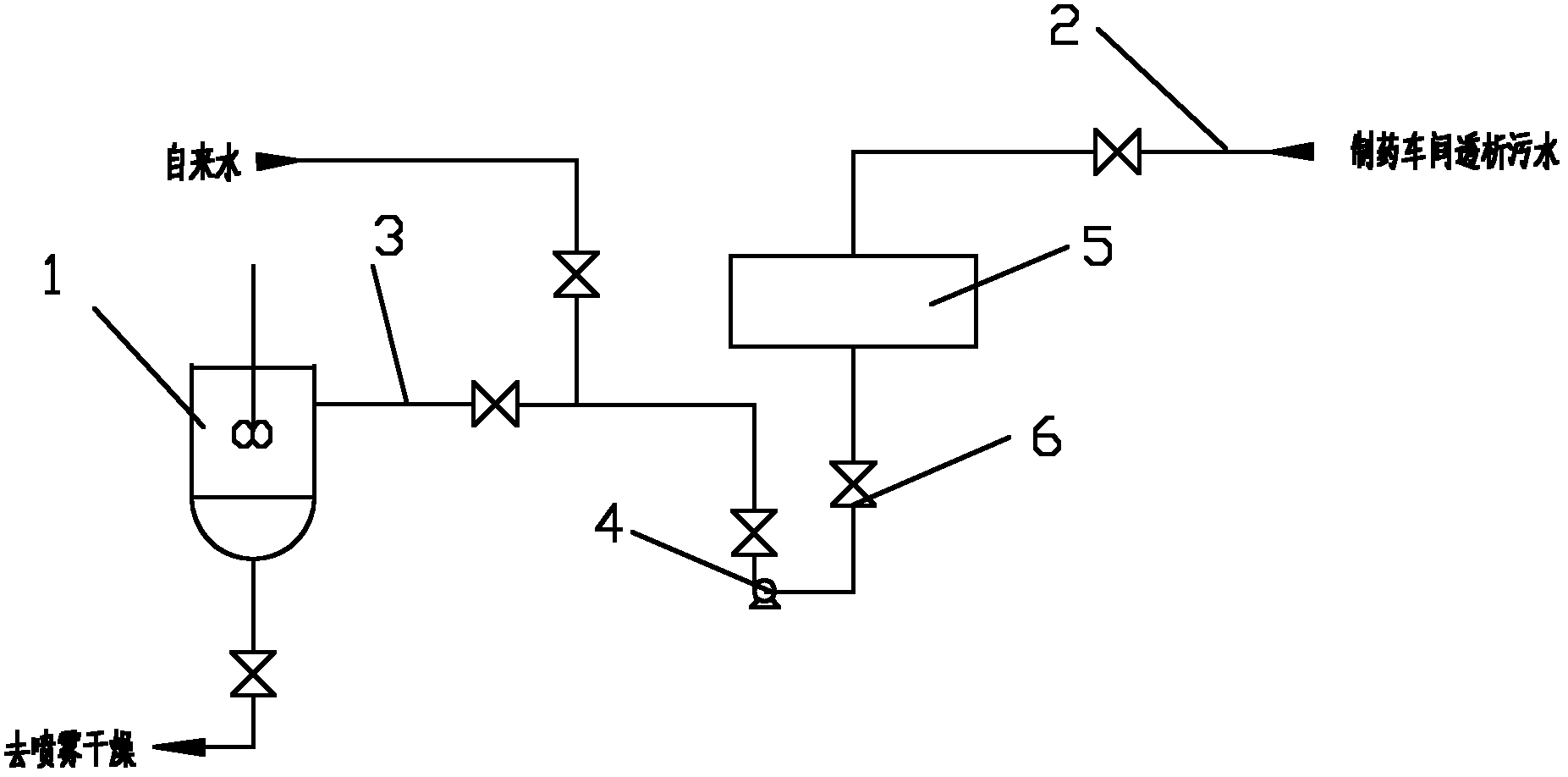

本实用新型为实现上述目的，通过以下技术方案实现，一种制药车间污水处理系统，包括制药车间污水管道和成浆釜，其特征是：所述制药车间污水管道与成浆釜之间设有通过管线连接的污水净化槽。
所述污水净化槽进口与制药车间污水管道连接，其出口通过管线及阀门与成浆釜连通，所述出口管线与自来水管线并联。
所述污水净化槽出口管线与成浆釜之间设有循环液泵。
所述污水净化槽为三级沉降槽，污水净化槽的内部设有不同高度的隔板，构成三级沉降池。
有益效果：由于制备催化裂化催化剂对水的要求不是很严格，污水经过处理后完全可以再次利用。成浆过程一釜料液需要大概4吨左右的水，连接污水净化槽后，一方面可以达到净化的目的，另一方面也达到暂时储水的功效。
