申请日2012.02.23
公开(公告)日2012.10.17
IPC分类号C02F9/04
摘要
本实用新型提供了一种节约水资源、降低环境污染的废水处理装置，包括废液集水池和喷涂室废水接收池，与所述废液集水池和喷涂室废水接收池依次相连的综合调节池、pH控制反应槽、斜管沉淀槽、气浮池、中间水箱、砂滤器、生物吸附过滤塔和清水池。本实用新型的废水处理装置，用于涂装车间排放的油漆废水和前处理废水治理工艺及设备，采用化学反应混凝+沉淀+气浮+生物活性炭吸附处理处理工艺，具有操作管理方便、净化效果好、去除率高、无异味等优点。
权利要求书
1.一种废水处理装置，其特征在于：包括废液集水池和喷涂室废水接 收池，与所述废液集水池和喷涂室废水接收池依次相连的综合调节池、PH 控制反应槽、斜管沉淀槽、气浮池、中间水箱、砂滤器、生物吸附过滤塔和 清水池。
2.根据权利要求1所述的废水处理装置，其特征在于：所述生物吸附 过滤塔和砂滤器的污泥出口依次连接有浓缩池、污泥箱和厢式压滤机。
说明书
一种废水处理装置
技术领域
本实用新型涉及一种废水处理装置，尤其是处理涂装废水的装置。
背景技术
涂装车间排放的前处理废水、电泳废水、磷化废水等，主要污染因子 为固体悬浮物、酸碱度、磷酸盐、高分子树脂、高浓度有机溶剂等，具有 水质成分复杂、污染程度高等特点，如直接排放，势必影响周边的水质环 境。
实用新型内容
本实用新型的目的是提供一种节约水资源、降低环境污染的废水处理 装置。

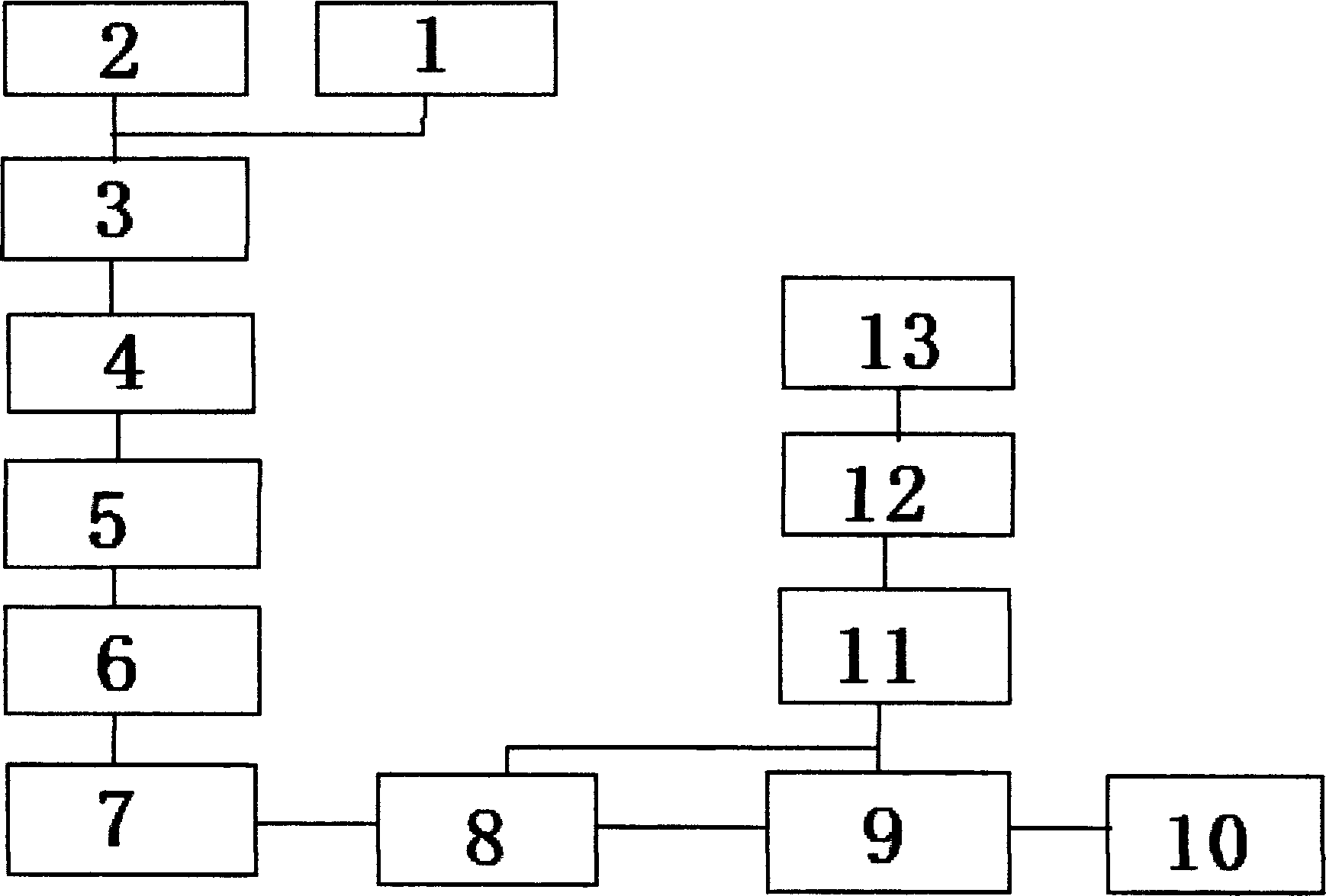

实现本实用新型目的的废水处理装置，包括废液集水池和喷涂室废水 接收池，与所述废液集水池和喷涂室废水接收池依次相连的综合调节池、 PH控制反应槽、斜管沉淀槽、气浮池、中间水箱、砂滤器、生物吸附过滤 塔和清水池。
所述生物吸附过滤塔和砂滤器的污泥出口依次连接有浓缩池、污泥箱 和厢式压滤机。
本实用新型的废水处理装置的有益效果如下：
本实用新型的废水处理装置，用于涂装车间排放的油漆废水和前处理 废水治理工艺及设备，采用化学反应混凝+沉淀+气浮+生物活性炭吸附 处理处理工艺，具有操作管理方便，净化效果好，去除率高、无异味等特 点。经本设备(工艺)处理后的水质指标均可优于国家GB8978-1996《污 水综合排放标准》(二级)标准。
