申请日2011.11.25
公开(公告)日2012.08.15
IPC分类号B65G33/24; B65G33/14
摘要
本实用新型涉及一种污泥的螺旋输送装置，其包括输送管、输送轴、电机以及出料管;其中，所述输送管和出料管连接;所述输送轴位于输送管和出料管内，其一端连接所述电机;于该输送轴上设有一连续的螺旋叶片。本实用新型的污泥的螺旋输送装置结构简单，输送效率高，其有效解决了污泥的输送、打碎、锁风及与窑尾系统连接的问题。
权利要求书
1.一种污泥的螺旋输送装置，其特征在于：包括输送管、输送轴、电机以及出料管;其中，所述输送管和出料管连接;所述输送轴位于输送管和出料管内，其一端连接所述电机;于该输送轴上设有一连续的螺旋叶片。
2.如权利要求1所述的污泥的螺旋输送装置，其特征在于：于所述输送轴上进一步设有一梅花型切割装置，该梅花型切割装置位于出料管内。
说明书
一种污泥的螺旋输送装置
技术领域
本实用新型涉及一种污泥入窑尾系统的装置，具体涉及一种污泥的螺旋输送装置，属于环保设备及建筑材料技术领域。
背景技术
随着我国城镇人口数量急剧增加及工业的发展，全国城镇污泥以每年8～10%的速度增加。我国一些大中城市现虽已建成了城市污水处理厂，但污水处理厂污泥处理主要是固化填埋及堆肥，建设垃圾污泥填埋场及利用填埋场产生的沼气发电，进行资源综合利用，除投入巨大外，投资大、资源浪费、占用土地和二次污染等一系列难题仍没有得到解决。
利用新型干法水泥窑热盘悬浮在线处置城市垃圾及污泥系统，为我国城镇污泥及垃圾的有效处置找到了合适的途径，污泥由于含水率高，具有一定的塑性，容易成块，且窑尾系统为负压操作，进料口要求锁风。但是，如何使污泥进入窑尾系统，利用传统的设备无法有效解决。
因此，为解决上述技术问题，确有必要提供一种结构新颖的污泥的螺旋输送装置，以克服现有技术中的所述缺陷。
实用新型内容
为解决上述问题，本实用新型的目的在于提供一种结构简单、能将污泥送入窑尾的污泥的螺旋输送装置。

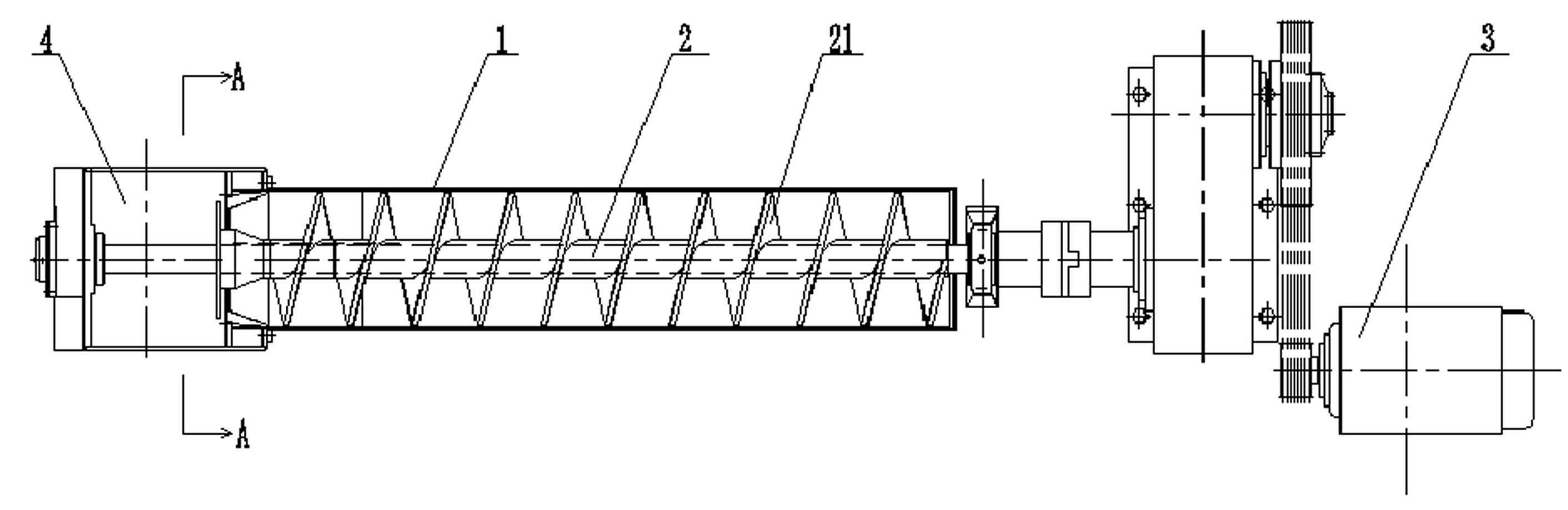

为实现上述目的，本实用新型采取的技术方案为：一种污泥的螺旋输送装置，其包括输送管、输送轴、电机以及出料管;其中，所述输送管和出料管连接;所述输送轴位于输送管和出料管内，其一端连接所述电机;于该输送轴上设有一连续的螺旋叶片。
本实用新型的污泥的螺旋输送装置进一步设置为：于所述输送轴上进一步设有一梅花型切割装置。
与现有技术相比，本实用新型具有如下有益效果：本实用新型的污泥的螺旋输送装置结构简单，输送效率高，其有效解决了污泥的输送、打碎、锁风及与窑尾系统连接的问题。
