申请日2011.11.24
公开(公告)日2012.12.05
IPC分类号C02F103/10; C02F1/52
摘要

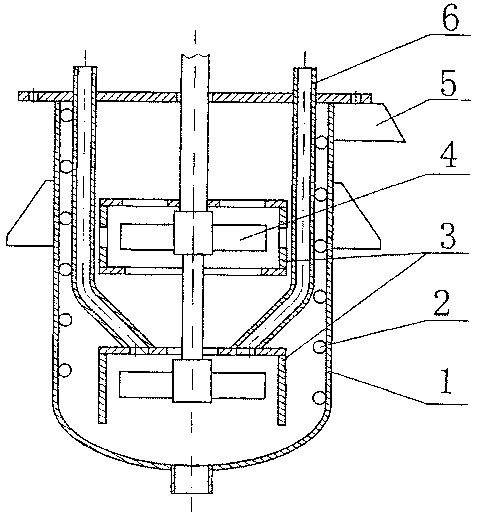

洗煤废水处理系统中的结团凝聚器由筒体、搅拌机构、进水管和旋涡部件构成，其特征在于筒体(1)制成罐形，其内壁装有可消除旋涡的螺旋管(2);安装在筒腔中心线位置上的转轴及固接在转轴上的两级搅拌部件构成的搅拌机构(4);两根进水管6自筒盖外连通到第一级搅拌叶片外的复合剪切静齿框(3)上部。提高了高浓度洗煤废水加入结团凝聚剂后的凝聚沉淀效率，降低能耗，且凝聚沉淀易压滤脱水，加快了后续工序的脱水速度。
权利要求书
1.洗煤废水处理系统中的结团凝聚器，由筒体、搅拌机构、进水管和旋涡部件构成，其特征在于筒体(1)制成罐形，其内壁装有可消除旋涡的螺旋管(2);安装在筒腔中心线位置上的转轴及固接在转轴上的两级搅拌部件构成的搅拌机构(4);两根进水管(6)自筒盖外连通到第一级搅拌叶片外的复合剪切静齿框(3)上部。
2.根据权利要求1所述的洗煤废水处理系统中的结团凝聚器，其特征在于搅拌机构(4)包括安装在转轴底部的第一级搅拌叶片和中部同轴安装的第二级搅拌叶片以及每一级搅拌叶片外装的复合剪切静齿框(3)。
3.根据权利要求1所述的洗煤废水处理系统中的结团凝聚器，其特征在于筒体(1)的底部制成球冠形，冠底中心处安装出水口，筒体(1)上部制作有溢出式出水口(5)。
4.根据权利要求1所述的洗煤废水处理系统中的结团凝聚器，其特征在于搅拌机构的转轴伸出到筒体上盖的外面接变频调速电机。
说明书
洗煤废水处理系统中的结团凝聚器
技术领域
本实用新型涉及一种洗煤废水处理系统中的结团凝聚器。
背景技术
高浓度洗煤废水是湿法洗煤加工工艺过程产生的工业尾水,其中含有大量的煤泥和泥砂，如果外排将给附近的环境造成严重的污染。因此，洗煤废水是煤炭工业的主要污染源之一，也越来越受到社会的重视。洗煤系统所用的设备就直接关系到洗煤效果，尤其是把洗煤废水处理后能够再利用，既解决了污染问题，又回收了废水中的煤，还节约了大量的水资源。利用“结团凝聚”与“闭路循环”相结合的工艺技术及将高浓度洗煤废水进行处理的系统中，设计一种提高高浓度洗煤废水加入结团凝聚剂后凝聚沉淀效率，降低能耗，且凝聚沉淀易压滤脱水的设备是结团凝聚与闭路循环相结合的处理技术的关键问题。
发明内容
本实用新型的目的就是提供一种洗煤废水处理系统中的结团凝聚器，以达到系统在处理洗煤废水工艺中加入结团凝聚剂后，提高凝聚沉淀效率，降低能耗，且凝聚沉淀易压滤脱水的要求。
洗煤废水处理系统中的结团凝聚器，由筒体、搅拌机构、进水管和旋涡部件构成，其中筒体制成罐形，其内壁装有可消除旋涡的螺旋管;安装在筒腔中心线位置上的转轴及固接在转轴上的两级搅拌部件构成的搅拌机构;两根进水管自筒盖外连通到第一级搅拌叶片外的复合剪切静齿框上部。搅拌机构包括安装在转轴底部的第一级搅拌叶片和中部同轴安装的第二级搅拌叶片以及每一级搅拌叶片外装的复合剪切静齿框。筒体的底部制成球冠形，冠底中心处安装出水口，筒体上部制作有溢出式出水口。搅拌机构的转轴伸出到筒体上盖的外面接变频调速电机。
按照上述方案制成的洗煤废水处理系统中的结团凝聚器，是采用 “结团凝聚”与“闭路循环”相结合的工艺，处理高浓度洗煤废水和综合利用的关键设备。采用两级特殊结构的复合静剪切齿框和动搅拌配合使用，动齿与静齿间隙较大，运转稳定，提高了高浓度洗煤废水加入结团凝聚剂后的凝聚沉淀效率，降低能耗，且凝聚沉淀易压滤脱水。罐内壁装有螺旋管，起到消除旋涡，防止物料水上下窜位的效果，提高了结团凝聚沉淀的效率。
