申请日2011.12.30
公开(公告)日2012.06.27
IPC分类号C02F11/12; C02F9/04; C02F1/52
摘要
本发明涉及污泥处理系统、污水及污泥处理系统及处理方法。该污泥处理系统，包括接入污泥的污泥池、以及对污泥进行脱水处理的脱水处理系统;在污泥池和脱水处理系统之间还设有污泥浓缩处理装置;污泥池排出的污泥进入污泥浓缩处理装置进行浓缩处理，污泥浓缩处理装置的上清液排出，而浓缩后的污泥进入脱水处理系统。污泥池出来的污泥首先进入污泥浓缩处理装置中进行浓缩处理，然后在排出到脱水处理系统，从而可以减少污泥含水率，降低对脱水处理系统的影响。另外，该污泥处理系统还可以与污水预处理系统配合，对污水预处理系统的污泥进行处理，并且污泥处理后的滤液可以回用到污水预处理系统，实现有效的循环处理，降低对环境的危害。
权利要求书
1.一种污泥处理系统，包括接入污泥的污泥池、以及对污泥进行脱水处理的脱水处理系统;其特征在于，在所述污泥池和脱水处理系统之间还设有污泥浓缩处理装置;所述污泥池排出的污泥进入所述污泥浓缩处理装置进行浓缩处理，所述污泥浓缩处理装置的上清液排出，而浓缩后的污泥进入所述脱水处理系统。
2.根据权利要求1所述的污泥处理系统，其特征在于，所述污泥浓缩处理装置包括设有搅拌装置的一个或多个污泥浓缩罐;每一污泥浓缩罐包括污泥进口、污泥出口、与所述脱水处理系统连接的滤液出口以及排出上清液的上清液出口;
所述污泥进口与所述污泥池的出口、脱水处理系统的污泥出口连接，接入污泥。
3.根据权利要求2所述的污泥处理系统，其特征在于，所述脱水处理系统包括依次连接的离心脱水机、滤液缓冲池、滤液沉淀器、以及离心出水箱;
所述污泥浓缩罐的滤液出口与所述离心脱水机的进口连接;
所述离心脱水机脱水后的污泥排出，而滤液进入所述滤液缓冲池消能;
所述滤液缓冲池消能后的滤液进入所述滤液沉淀器沉淀，沉淀后的滤液排出至所述离心出水箱;
所述滤液缓冲池和滤液沉淀器的污泥排出至所述污泥浓缩罐。
4.根据权利要求3所述的污泥处理系统，其特征在于，所述污泥处理系统还包括与所述离心出水箱连接的储池。
5.一种污水及污泥处理系统，包括污水预处理系统、以及污泥处理系统，其特征在于，所述污水预处理系统包括接入污水进行初级处理的初级处理装置、存放出水并输出的中间水池、以及连接在所述初级处理装置和中间水池之间的澄清装置;
所述污泥处理系统包括接入污泥的污泥池、对污泥进行脱水处理的脱水处理系统、以及在所述污泥池和脱水处理系统之间还设有污泥浓缩处理装置;
所述污泥池接入所述中间水池和澄清装置的污泥及浮渣;所述污泥池排出的污泥进入所述污泥浓缩处理装置进行浓缩处理，所述污泥浓缩处理装置的上清液排出，而浓缩后的污泥进入所述脱水处理系统。
6.根据权利要求5所述的污水及污泥处理系统，其特征在于，所述澄清装置为多级澄清装置，对来自所述初级处理装置的污水进行处理，并排出至所述中间水池。
7.根据权利要求6所述的污水及污泥处理系统，其特征在于，所述多级澄清装置包括依次连接在所述初级处理装置和中间水池之间的一级澄清器和二级澄清器;接入的所述污水依次经过所述初级处理装置、一级澄清器、二级澄清器和中间水池进行预处理;所述一级澄清器和二级澄清器的污泥和浮渣排出至所述污泥池。
8.根据权利要求7所述的污水及污泥处理系统，其特征在于，所述多级澄清装置还包括连接在所述一级澄清器和二级澄清器之间的去垢混合罐;所述去垢混合罐为碳酸钠混合罐;
所述脱水处理系统包括依次连接的离心脱水机、滤液缓冲池、滤液沉淀器、离心出水箱;
所述污泥浓缩处理装置的污泥出口与所述离心脱水机的进口连接;
所述离心脱水机脱水后的污泥排出，而滤液进入所述滤液缓冲池消能;
所述滤液缓冲池消能后的滤液进入所述滤液沉淀器沉淀，沉淀后的滤液排出至所述离心出水箱;
所述滤液缓冲池和滤液沉淀器的污泥排出至所述污泥浓缩处理装置;
所述污泥处理系统还包括与所述离心出水箱连接的储池;所述储池与所述碳酸钠混合罐连接。
9.一种污水及污泥处理方法，其特征在于，包括以下步骤：污泥处理步骤和污水处理步骤;所述污泥处理步骤包括：
A1:接入污泥，在污泥池中搅拌混合均量;
A2:经步骤A1处理的污泥送至污泥浓缩处理装置进行浓缩处理;浓缩处理后的上清液排出，浓缩后的污泥进入所述脱水处理系统;
A3：所述脱水处理系统对经步骤A2处理的污泥进行脱水处理，分别排出污泥和滤液。
10.根据权利要求9所述的污水及污泥处理方法，其特征在于，所述步骤A2排出的上清液和步骤A3排出的水输送至储池;
所述污水处理步骤包括：
B1:对接入的污水进行初级处理;
B2:经步骤B1处理的污水以及所述储池中的水输送至多级澄清装置进行处理，处理的污泥和浮渣排出至所述污泥池中;
B3:经步骤B2处理的污水排出至中间水池，所述中间水池的污泥排出至所述污泥池中。
说明书
污泥处理系统、污水及污泥处理系统及处理方法
技术领域
本发明涉及污泥、污水等的处理系统及方法，更具体地说，涉及一种可用于垃圾焚烧厂或垃圾焚烧发电厂等场合的污泥处理系统、污水及污泥处理系统及方法。
背景技术
随着生活水平的提高、现代化城市的迅速发展，生活垃圾的污染问题日渐突出。生活垃圾处理方法主要有焚烧、堆肥、机械处理和填埋场等。传统的城市生活垃圾填埋处理受到越来越多的限制，根据城市生活垃圾处理无害化、减量化和资源化的基本原则，生活垃圾焚烧发电已成为近年来解决城市生活垃圾出路的一个新方向，垃圾焚烧厂的建设在近几年发展迅速。垃圾在存放、中转、运输、堆放过程中，由于厌氧发酵、有机物分解、雨水淋洗等原因产生多种代谢物质和水分，形成了成分极为复杂的高浓度有机废水——垃圾沥滤液。未经处理的沥滤液不仅污染土壤和地表水，而且通过地下水流污染水源，对人的健康和环境构成永久性的威胁。而且，对垃圾沥滤液处理后产生的污泥等，同样会造成污染。
当然，除了生活垃圾产生的沥滤液污染外，其他场合产生的污水，如电厂污水、工业污水、污水处理后产生的污泥等等，同样影响着人们的健康和环境的污染。
目前的污泥处理系统包括污泥池、脱水处理系统等。各种污泥，如垃圾沥滤液的残夜、污水预处理系统的污泥和浮渣等，排入污泥池，在污泥池中进行均质后，输入到脱水处理系统进行脱水处理。处理后的污泥输出至泥斗排出，而滤液则排入到污水预处理系统的中间水池中，进行后续的蒸发、生化等处理。
目前的污泥处理系统虽然能够对污泥进行处理外送，但是还是存在以下缺陷：污泥池中的污泥含水率在95%-99%范围内不断变化，造成脱水处理系统的离心脱水机运行频率不断改变，需专人管理，易堵料，造成系统的无法正常运行。
发明内容
本发明要解决的技术问题在于，提供一种可有效减少污泥含水率的污泥处理系统。
本发明所要解决的另一技术问题在于，提供一种可有效处理污水、并减少污泥含水率的污水及污泥处理系统及方法。
本发明解决其技术问题所采用的技术方案是：一种污泥处理系统，包括接入污泥的污泥池、以及对污泥进行脱水处理的脱水处理系统;在所述污泥池和脱水处理系统之间还设有污泥浓缩处理装置;所述污泥池排出的污泥进入所述污泥浓缩处理装置进行浓缩处理，所述污泥浓缩处理装置的上清液排出，而浓缩后的污泥进入所述脱水处理系统。
在本发明的污泥处理系统中，所述污泥浓缩处理装置包括设有搅拌装置的一个或多个污泥浓缩罐;每一污泥浓缩罐包括污泥进口、污泥出口、与所述脱水处理系统连接的滤液出口以及排出上清液的上清液出口;
所述污泥进口与所述污泥池的出口、脱水处理系统的污泥出口连接，接入污泥。

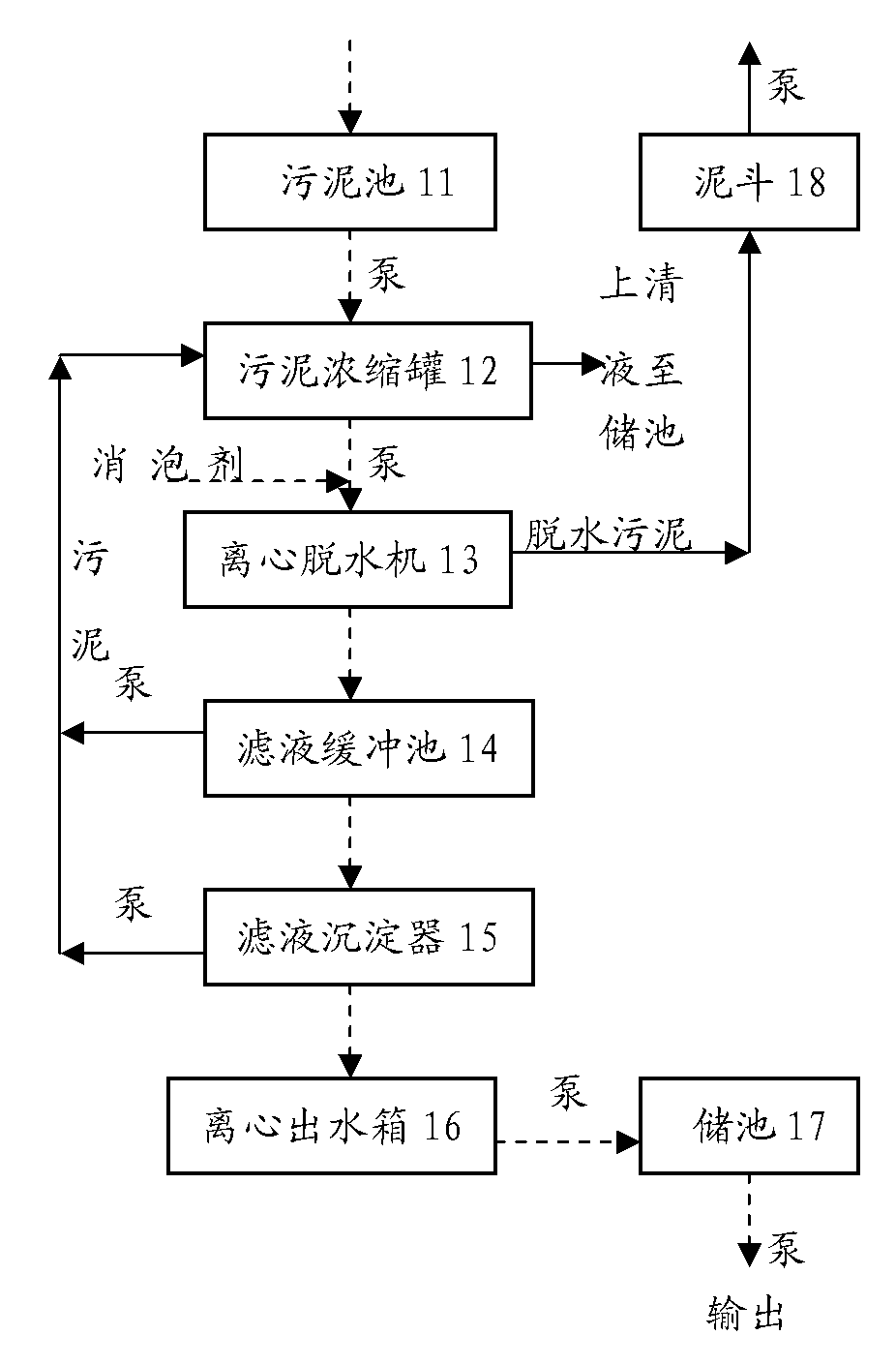

在本发明的污泥处理系统中，所述脱水处理系统包括依次连接的离心脱水机、滤液缓冲池、滤液沉淀器、以及离心出水箱;
所述污泥浓缩罐的滤液出口与所述离心脱水机的进口连接;
所述离心脱水机脱水后的污泥排出，而滤液进入所述滤液缓冲池消能;
所述滤液缓冲池消能后的滤液进入所述滤液沉淀器沉淀，沉淀后的滤液排出至所述离心出水箱;
所述滤液缓冲池和滤液沉淀器的污泥排出至所述污泥浓缩罐。
在本发明的污泥处理系统中，所述污泥处理系统还包括与所述离心出水箱连接的储池。
本发明还提供一种污水及污泥处理系统，包括污水预处理系统、以及污泥处理系统，所述污水预处理系统包括接入污水进行初级处理的初级处理装置、存放出水并输出的中间水池、以及连接在所述初级处理装置和中间水池之间的澄清装置;
所述污泥处理系统包括接入污泥的污泥池、对污泥进行脱水处理的脱水处理系统、以及在所述污泥池和脱水处理系统之间还设有污泥浓缩处理装置;
所述污泥池接入所述中间水池和澄清装置的污泥及浮渣;所述污泥池排出的污泥进入所述污泥浓缩处理装置进行浓缩处理，所述污泥浓缩处理装置的上清液排出，而浓缩后的污泥进入所述脱水处理系统。
在本发明的污水及污泥处理系统中，所述澄清装置为多级澄清装置，对来自所述初级处理装置的污水进行处理，并排出至所述中间水池。
在本发明的污水及污泥处理系统中，所述多级澄清装置包括依次连接在所述初级处理装置和中间水池之间的一级澄清器和二级澄清器;接入的所述污水依次经过所述初级处理装置、一级澄清器、二级澄清器和中间水池进行预处理;所述一级澄清器和二级澄清器的污泥和浮渣排出至所述污泥池。
在本发明的污水及污泥处理系统中，所述多级澄清装置还包括连接在所述一级澄清器和二级澄清器之间的去垢混合罐;所述去垢混合罐为碳酸钠混合罐;
所述脱水处理系统包括依次连接的离心脱水机、滤液缓冲池、滤液沉淀器、离心出水箱;
所述污泥浓缩处理装置的污泥出口与所述离心脱水机的进口连接;
所述离心脱水机脱水后的污泥排出，而滤液进入所述滤液缓冲池消能;
所述滤液缓冲池消能后的滤液进入所述滤液沉淀器沉淀，沉淀后的滤液排出至所述离心出水箱;
所述滤液缓冲池和滤液沉淀器的污泥排出至所述污泥浓缩处理装置;
所述污泥处理系统还包括与所述离心出水箱连接的储池;所述储池与所述碳酸钠混合罐连接。
本发明还提供一种污水及污泥处理方法，包括以下步骤：污泥处理步骤和污水处理步骤;所述污泥处理步骤包括：
A1:接入污泥，在污泥池中搅拌混合均量;
A2:经步骤A1处理的污泥送至污泥浓缩处理装置进行浓缩处理;浓缩处理后的上清液排出，浓缩后的污泥进入所述脱水处理系统;
A3：所述脱水处理系统对经步骤A2处理的污泥进行脱水处理，分别排出污泥和滤液。
在本发明的污水及污泥处理方法中，所述步骤A2排出的上清液和步骤A3排出的水输送至储池;
所述污水处理步骤包括：
B1:对接入的污水进行初级处理;
B2:经步骤B1处理的污水以及所述储池中的水输送至多级澄清装置进行处理，处理的污泥和浮渣排出至所述污泥池中;
B3:经步骤B2处理的污水排出至中间水池，所述中间水池的污泥排出至所述污泥池中。
实施本发明具有以下有益效果：污泥池出来的污泥首先进入污泥浓缩处理装置中进行浓缩处理，然后在排出到脱水处理系统，从而可以减少污泥含水率，降低对脱水处理系统的影响，保证了系统的可靠、稳定运行。
另外，该污泥处理系统还可以与污水预处理系统配合，对污水预处理系统的污泥进行处理，并且污泥处理后的滤液可以回用到污水预处理系统，实现有效的循环处理，降低对环境的危害。
