污水预处理系统及污水预处理方法

　　申请日2011.12.30

　　公开(公告)日2012.04.11

　　IPC分类号C02F9/04; C02F1/66; C02F1/56

　　摘要

　　本发明涉及一种污水预处理系统及方法。该系统包括接入污水进行初级处理的初级处理装置、以及存放出水并输出的中间水池;其特征在于，该污水预处理系统还包括连接在所述初级处理装置和中间水池之间的多级澄清装置，对来自所述初级处理装置的污水进行处理，并排出至所述中间水池。通过在初级处理装置和中间水池之间设置的多级澄清装置，可有效地对污水进行沉淀，保证了后续处理系统(如蒸发系统)的可靠运行，提高了污水处理系统的稳定性、可靠性等。

　　权利要求书

　　1.一种污水预处理系统，包括接入污水进行初级处理的初级处理装置、以及存放出水并输出的中间水池;其特征在于，该污水预处理系统还包括连接在所述初级处理装置和中间水池之间的多级澄清装置，对来自所述初级处理装置的污水进行处理，并排出至所述中间水池。

　　2.根据权利要求1所述的污水预处理系统，其特征在于，所述多级澄清装置包括依次连接在所述初级处理装置和中间水池之间的一级澄清器和二级澄清器;接入的所述污水依次经过所述初级处理装置、一级澄清器、二级澄清器和中间水池进行预处理。

　　3.根据权利要求2所述的污水预处理系统，其特征在于，所述一级澄清器和/或所述二级澄清器为密闭辐流式澄清器，包括设置在底部刮除淤泥的刮泥机、以及设置在上部刮除浮渣的刮浮渣装置。

　　4.根据权利要求2所述的污水预处理系统，其特征在于，所述多级澄清装置还包括连接在所述一级澄清器和二级澄清器之间的去垢混合罐;所述去垢混合罐为碳酸钠混合罐。

　　5.根据权利要求4所述的污水预处理系统，其特征在于，所述碳酸钠混合罐包括向所述碳酸钠混合罐加入碳酸钠的自动加药装置、以及为所述自动加药装置提供碳酸钠的加料系统。

　　6.根据权利要求1-5任一项所述的污水预处理系统，其特征在于，所述初级处理装置包括对接入污水进行初步过滤的格栅。

　　7.根据权利要求6所述的污水预处理系统，其特征在于，所述初级处理装置还包括接入经所述格栅过滤的污水进行均质均量的污水调节池;

　　所述初级处理装置还包括接入与所述污水调节池的出水的混合池;所述混合池设置有输入熟石灰干粉的石灰加料系统、以及投入絮凝剂的絮凝加料系统。

　　8.一种污水预处理方法，其特征在于，包括以下步骤：

　　S1:对接入的污水进行初级处理;

　　S2:经步骤S1处理的污水进行多级澄清处理;

　　S3:经步骤S2处理的污水排出至中间水池。

　　9.根据权利要求8所述的污水预处理方法，其特征在于，所述污水为垃圾沥滤液;

　　在所述步骤S1中，包括以下步骤：

　　S1-1:接入的污水经过格栅进行过滤;

　　S1-2:经步骤S1-1处理的污水流入污水调节池，进行均质均量处理;

　　S1-3:经步骤S1-2处理的污水输送至混合池，所述污水与投入的熟石灰干粉和絮凝剂混合反应，调节pH值调节和絮凝沉淀;

　　在所述步骤S2中，包括以下步骤：

　　S2-1:经步骤S1-3处理的污水输送至一级澄清器进行初级沉淀，沉淀的淤泥经刮泥机刮除，并且由刮浮渣装置刮除浮渣;

　　S2-2:经步骤S2-1处理的污水流入二级澄清器，进行二级沉淀，沉淀的淤泥经刮泥机刮除，并且由刮浮渣装置刮除浮渣。

　　10.根据权利要求9所述的污水预处理方法，其特征在于，在所述步骤S2-1和步骤S2-2之间还设有步骤S2-3：经步骤S2-1处理的污水流入碳酸钠混合罐中，与碳酸钠搅拌混合，去除易结垢物质。

　　说明书

　　污水预处理系统及污水预处理方法

　　技术领域

　　本发明涉及污水处理系统及方法，更具体地说，涉及一种可用于垃圾焚烧厂或垃圾焚烧发电厂等场合的污水预处理系统及污水预处理方法。

　　背景技术

　　随着生活水平的提高、现代化城市的迅速发展，生活垃圾的污染问题日渐突出。生活垃圾处理方法主要有焚烧、堆肥、机械处理和填埋场等。传统的城市生活垃圾填埋处理受到越来越多的限制，根据城市生活垃圾处理无害化、减量化和资源化的基本原则，生活垃圾焚烧发电已成为近年来解决城市生活垃圾出路的一个新方向，垃圾焚烧厂的建设在近几年发展迅速。垃圾在存放、中转、运输、堆放过程中，由于厌氧发酵、有机物分解、雨水淋洗等原因产生多种代谢物质和水分，形成了成分极为复杂的高浓度有机废水——垃圾沥滤液。未经处理的沥滤液不仅污染土壤和地表水，而且通过地下水流污染水源，对人的健康和环境构成永久性的威胁。因此，对垃圾沥滤液的污染控制成为垃圾焚烧无害化处理的重要组成内容。

　　当然，除了生活垃圾产生的沥滤液污染外，其他场合产生的污水，如电厂污水、工业污水等等，同样影响着人们的健康和环境的污染。

　　目前对污水的处理通常包括两部分——预处理系统和深度处理系统。现有的预处理系统通常包括依次设置的格栅、污水调节池、混合池、机械搅拌澄清器、中间水池等。格栅、污水调节池和混合池构成了初级处理装置，污水先经过格栅进行过滤，然后进入污水调节池进行均质均量处理，然后利用水泵等输送至混合池，进行絮凝、调节pH值等，然后，污水经由水泵等输送至机械搅拌澄清器进行搅拌澄清，最后流入中间水池。

　　这样的污水预处理系统虽然能够起到一定的过滤、澄清作用，但是仍然存在以下缺陷：1、机械搅拌澄清器排出的污泥含水率变化范围较大，池上浮渣难排出;出水中仍有部分沉淀物，中间水池沉淀物多;2、无除致垢物(钙、镁等)措施，在后续的蒸发系统中容易产生结垢，不利于蒸发系统的运行。

　　发明内容

　　本发明要解决的技术问题在于，提供一种可有效对污水进行沉淀处理的污水预处理系统及方法。

　　本发明解决其技术问题所采用的技术方案是：提供一种污水预处理系统，包括接入污水进行初级处理的初级处理装置、以及存放出水并输出的中间水池;该污水预处理系统还包括连接在所述初级处理装置和中间水池之间的多级澄清装置，对来自所述初级处理装置的污水进行处理，并排出至所述中间水池。

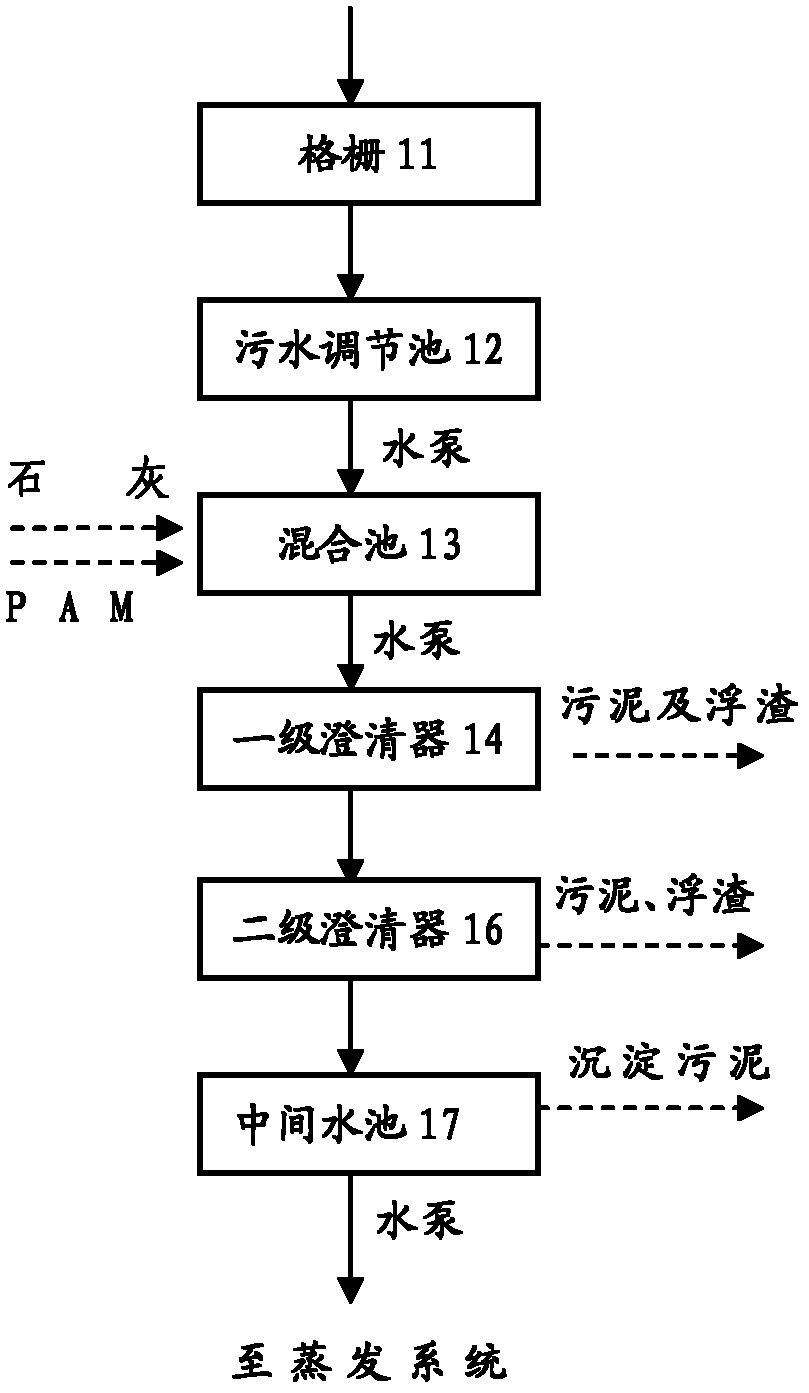

　　在本发明的污水预处理系统中，所述多级澄清装置包括依次连接在所述初级处理装置和中间水池之间的一级澄清器和二级澄清器;接入的所述污水依次经过所述初级处理装置、一级澄清器、二级澄清器和中间水池进行预处理。

　　在本发明的污水预处理系统中，所述一级澄清器和/或所述二级澄清器为密闭辐流式澄清器，包括设置在底部刮除淤泥的刮泥机、以及设置在上部刮除浮渣的刮浮渣装置。

　　在本发明的污水预处理系统中，所述多级澄清装置还包括连接在所述一级澄清器和二级澄清器之间的去垢混合罐;所述去垢混合罐为碳酸钠混合罐。

　　在本发明的污水预处理系统中，所述碳酸钠混合罐包括向所述碳酸钠混合罐加入碳酸钠的自动加药装置、以及为所述自动加药装置提供碳酸钠的加料系统。

　　在本发明的污水预处理系统中，所述初级处理装置包括对接入污水进行初步过滤的格栅。

　　在本发明的污水预处理系统中，所述初级处理装置还包括接入经所述格栅过滤的污水进行均质均量的污水调节池;
