申请日2011.11.23
公开(公告)日2012.07.11
IPC分类号C02F1/52
摘要
一种新型高效水处理反应装置，包括至少三格三级反应装置，每级反应装置内填球形镂空填充物，通过改变球形镂空填充物的开孔比、填充物的填充高度，可以控制微涡流产生的强度，从而控制速度梯度G值在合理范围内，达到高效絮凝的目的。本实用新型具有构造简单、反应高效、不需要动力、施工周期短、工程造价低、耐腐蚀的优点，可用于给水处理、工业废水处理的新建及改扩建工程。
权利要求书
1.一种新型高效水处理反应装置，其特征在于：包括至少三格三级反应装置，每格每级反应装置内填球形镂空填充物，且球形镂空填充物具有不同开孔比。
2.根据权利要求1所述的新型高效水处理反应装置，其特征在于：球形镂空填充物采用PE材料制作，球形镂空填充物开孔率为40%～70%。
3.根据权利要求1或2所述的新型高效水处理反应装置，其特征在于：每格每级反应装置内球形镂空填充物的填充高度依次从高到低，球形镂空填充物的开孔率依次从低到高。
说明书
一种新型高效水处理反应装置
技术领域
本实用新型涉及一种水力反应水处理装置。
背景技术
水处理中的反应一般分为水力反应和机械反应，水力反应的优点是无动力，运行费用低，但是水力反应难于适用水量变化比较大的处理工况;机械反应能够适用水量变化，但需要动力，消耗能源，运行费用高。另外工业废水尤其是含氯离子工业废水对金属特别是不锈钢腐蚀很厉害，因此机械反应设备容易被腐蚀，故障率很高，运行维护成本很高。因此急需开发出一种既能适应水质水量变化比较大，又耐腐蚀的反应装置。
发明内容
本实用新型的目的在于提供一种新型高效水处理反应装置，克服现有水力反应处理装置不能适应水质水量变化大，运行维护成本高的缺点。
一种新型高效水处理反应装置，其特征在于：包括至少三格三级反应装置，每格每级反应装置内填球形镂空填充物，且球形镂空填充物具有不同开孔比。
一种新型高效水处理反应装置，其特征在于：球形镂空填充物采用PE材料制作，球形镂空填充物开孔率为40%～70%。

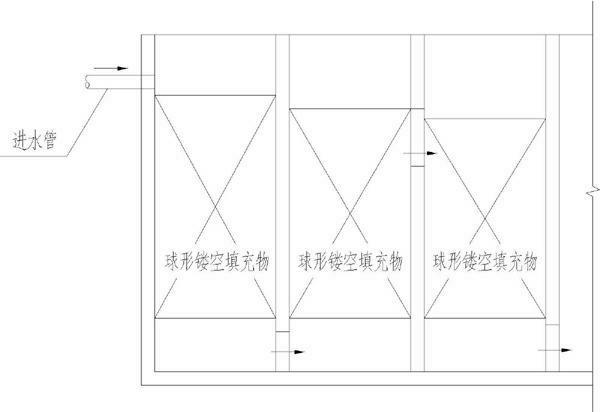

一种新型高效水处理反应装置，其特征在于：每格每级反应装置内球形镂空填充物的填充高度依次从高到低，球形镂空填充物的开孔率依次从低到高。
本实用新型的优点在于：采用球形镂空填充物代替折板、网格、机械搅拌器等设备，反应装置可以分成多格多级，在不同的格子内填充不同开孔比、不同高度的球形镂空填充物。通过改变填充物的填充高度和填充物的开孔比来控制水流流经孔口产生涡流的强度，从而达到控制速度梯度G值的目的。球形镂空填充物采用PE材料制作，具有耐腐蚀特性。本实用新型的装置与现有反应装置相比，具有适用水量水质变化范围大，不需要动力，耐腐蚀，反应装置结构简单，安装方便的优点，可用于给水处理、工业废水处理的新建及改扩建工程。
