申请日2011.11.23
公开(公告)日2012.06.20
IPC分类号C02F11/00; C02F11/12; C02F11/18
摘要
一种污泥处理成套设备，包括待处理污泥计量与给料装置、搅拌改性装置、计量与给料装置、加热杀菌除臭装置、中转池、计量泵送装置Ⅰ、脱水装置Ⅰ、液池、脱水装置Ⅱ、计量给水装置、药剂A计量给药装置、药剂B计量给药装置、药剂C计量给药装置、计量泵送装置Ⅱ、废气收集处理装置。使用本发明之污泥处理成套设备，处理流程时间短;处理过程环保，无二次污染;处理过程能耗低，成本低;得到的干污泥与重金属渣可综合利用。
权利要求书
1.一种污泥处理成套设备，其特征在于，包括用于输送待处理污泥的计量与给料装置、对待处理污泥进行改性的搅拌改性装置、用于输送污泥至加热杀菌除臭装置的计量与给料装置、对待处理污泥进行加热杀菌除臭处理的加热杀菌除臭装置、用于存放污泥并使污泥保持均匀状态的中转池、将污泥从中转池输入脱水装置Ⅰ的计量泵送装置Ⅰ、对中转池内的污泥进行固液分离的脱水装置Ⅰ、用于盛放脱水装置Ⅰ中进行固液分离处理后得到的液体的液池、对液池中的混合物进行固液分离的脱水装置Ⅱ、从液池中抽取水送至搅拌改性装置的计量给水装置、向搅拌改性装置中输送药剂A的药剂A计量给药装置、向搅拌改性装置中输送药剂B的药剂B计量给药装置、向液池中输送药剂C的药剂C计量给药装置、将液池中含重金属的混合物输送入脱水装置Ⅱ的计量泵送装置Ⅱ、将搅拌改性装置和加热杀菌除臭装置及中转池中产生的废气收集喷洒药雾处理的废气收集处理装置;所述待处理污泥计量与给料装置、搅拌改性装置、计量与给料装置、加热杀菌除臭装置、中转池、计量泵送装置Ⅰ、脱水装置Ⅰ、液池、计量泵送装置Ⅱ、脱水装置Ⅱ通过管道顺次连接，药剂A计量给药装置、药剂B计量给药装置通过管道分别与搅拌改性装置连接，液池通过管道与计量给水装置连接，计量给水装置通过管道与搅拌改性装置连接，药剂C计量给药装置通过管道与液池连接，废气收集处理装置通过管道与搅拌改性装置、加热杀菌除臭装置、中转池连接，废气收集处理装置与中转池之间还设有液体回流管道。
说明书
一种污泥处理成套设备
技术领域
本发明涉及一种污泥处理设备，尤其是涉及一种对污泥进行杀菌除臭脱水去重金属的成套处理设备。
背景技术
进入污水处理厂的污水经处理后，达标对外排放，但留下了污泥，该污泥不仅含水量高，易腐败，散发强烈臭味，而且含有大量微生物以及重金属。污泥的高含水量、强烈臭味、含大量有害微生物以及重金属构成了污泥的“四害”，对生态环境造成严重的危害。
随着我国经济不断的发展，工业与城市污水的量也越来越大，因此产生的污泥量也日益增多。当前，我国城市污泥处理工艺设备发展严重滞后，城市污泥绝大部分未能得到妥善处理和处置，对环境形成二次污染。
要从根本上彻底解决污泥的安全、环保、卫生问题，必须全面处理前述的“四害”，并且将处理后得到的废渣进行资源化利用。为了实现污泥处理的目的，现国内常采用污泥的浓缩、消化与化学调理、干化与干燥去除水、焚烧等工艺对污泥进行处理。其中污泥焚烧处理法要消耗大量能源，并且排放大量二恶英等有害气体，对环境造成二次污染;浓缩法处理后含水率仍然在75%以上，且能耗高，细菌含量高;干化法处理后含水率仍高达70-80%，能耗高。所有这些污泥处理的方法均为解决前述“四害”中的一害或两害，虽经处理，但继续为害。
发明内容
本发明要解决的技术问题是，克服现有技术的不足，提供一种处理时间短，环保，能耗低，成本低的对污泥进行杀菌除臭脱水去重金属的综合处理“四害”的污泥处理成套设备。

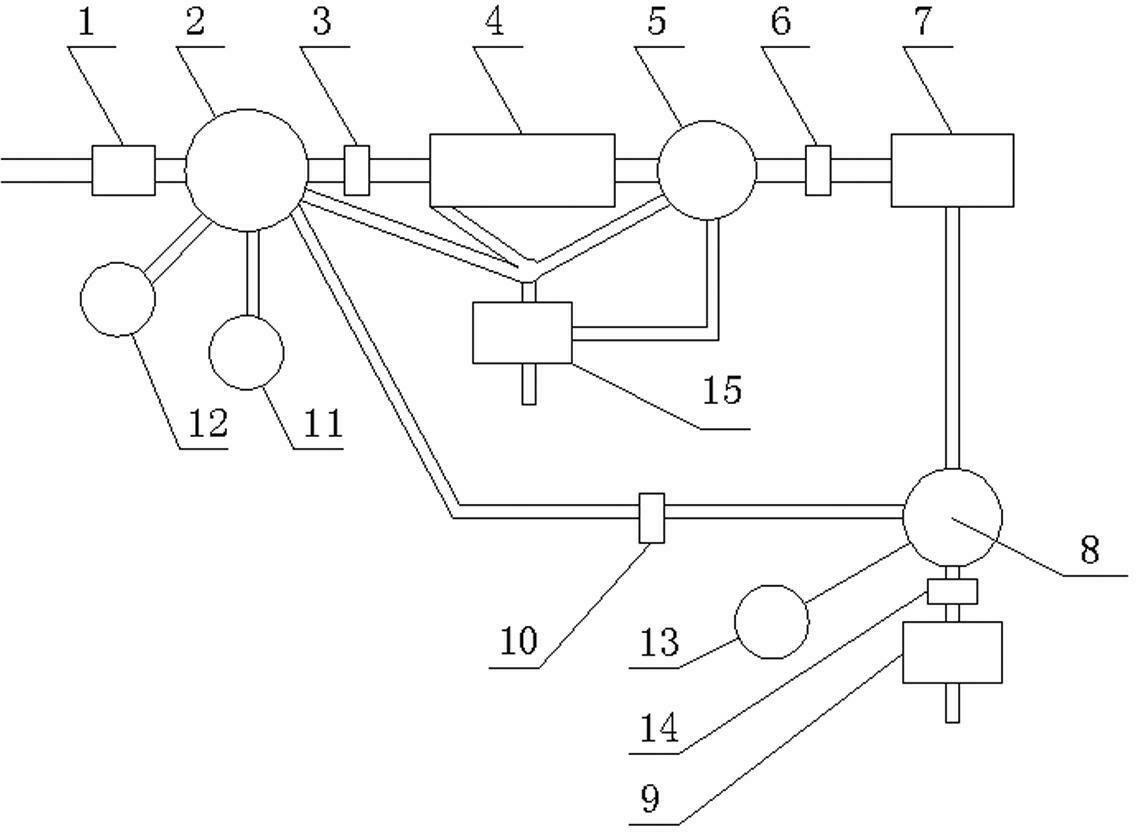

本发明解决所述技术问题所采用的技术方案是，其包括用于计量输送待处理污泥的计量与给料装置、对待处理污泥进行改性的搅拌改性装置、用于计量输送污泥至加热杀菌除臭装置的计量与给料装置、对改性后的污泥进行加热杀菌除臭处理的加热杀菌除臭装置、用于存放污泥并使污泥保持均匀状态的中转池、将搅拌改性装置和加热杀菌除臭装置以及中转池中产生废气进行收集喷洒药雾处理的废气收集处理装置、将污泥从中转池输入脱水装置Ⅰ的计量泵送装置Ⅰ、对中转池内的污泥进行固液分离的脱水装置Ⅰ、用于盛放脱水装置Ⅰ中进行固液分离处理后得到的液体的液池、对液池中的混合物进行固液分离的脱水装置Ⅱ、从液池中抽取水送至搅拌改性装置的计量给水装置、向搅拌改性装置中输送药剂A的药剂A计量给药装置、向搅拌改性装置中输送药剂B的药剂B计量给药装置、向液池中输送药剂C的药剂C计量给药装置、将液池中含重金属的混合物输送入脱水装置Ⅱ的计量泵送装置Ⅱ;待处理污泥计量与给料装置、搅拌改性装置、计量与给料装置、加热杀菌除臭装置、中转池、计量泵送装置Ⅰ、脱水装置Ⅰ、液池、计量泵送装置Ⅱ、脱水装置Ⅱ通过管道顺次连接，药剂A计量给药装置、药剂B计量给药装置通过管道分别与搅拌改性装置连接，液池通过管道与计量给水装置连接，计量给水装置通过管道与搅拌改性装置连接，药剂C计量给药装置通过管道与液池连接，废气收集处理装置通过管道与搅拌改性装置、加热杀菌除臭装置、中转池连接，废气收集处理装置与中转池之间还设有液体回流管道。
工作过程：
待处理污泥经待处理污泥计量与给料装置送入搅拌改性装置中，同时药剂A计量给药装置和药剂B计量给药装置按一定配比向搅拌改性装置中输送药剂，计量给水装置从液池中按一定配比抽取水送至搅拌改性装置，污泥在搅拌改性装置中与药剂A、B反应10-30min后，流动性变好，然后经计量与给料装置送入加热杀菌除臭装置内，将污泥加热至800-1200C杀死有害的微生物，消除臭气，然后进入中转池内，中转池内的搅拌机以20-120转/min的转速搅动，保持污泥处于均匀状态;废气收集处理装置将搅拌改性装置和加热杀菌除臭装置以及中转池中产生废气进行收集并进行喷洒药雾处理，处理后空气清洁排放，同时处理后药液排入污泥中转池中;中转池内污泥经计量泵送装置Ⅰ将污泥从中转池内送入脱水装置Ⅰ中进行固液分离，处理后得到的液体流至液池，得到的固体为含水率约为50%的干污泥，可资源化利用;液池中的液体含有重金属，药剂C计量给药装置按一定配比向液池中输送药液C同时均匀搅拌，药剂充分反应，使重金属变成固体混在液体中，由计量泵送装置Ⅱ送入脱水装置Ⅱ中进行固液分离处理，处理后排出的水回收到污水处理厂(本成套设备在污水处理厂就地安装应用，处理后的水相对污水厂的水只占极少的一部分)，得到的固体为金属渣，可以提炼回收利用。
使用本发明之污泥处理成套设备，能综合处理污泥的“四害”，即对污泥快速杀菌、快速除臭、深度去水、有效去除重金属四个污泥处理工艺集成在这一成套设备内。处理流程时间短，污泥从进入系统到变成干污泥和重金属渣的整个流程时间为30-150min;处理过程环保，无二次污染;处理过程能耗低，成本低，每吨待处理污泥处理成本小于100元;处理得到的干污泥与重金属渣可变废为宝，综合利用。
