申请日2011.11.23
公开(公告)日2012.07.11
IPC分类号C02F3/30
摘要
本实用新型公开了一种固定化微生物反应器的污水处理设备，包括：反应器主体采用矩形结构，反应器通过竖直隔板分成两个空间，反应器上方通过上盖密封，上盖上设有出气口，隔板上端和上盖之间存有一定距离，布气管和进水管平行安置在反应器中一个空间的的下方，在布气管和进水管的上方设有通过不锈钢滤网固定的载体;在另一个空间外侧设有出水管，出水管和隔板之间设有垂直插入反应器内部的固体多孔微生物滤板。本实用新型公开的固定化微生物反应器的污水处理设备，简单易行、运行费用低、处理效率高、使用寿命长、应用范围广。
权利要求书

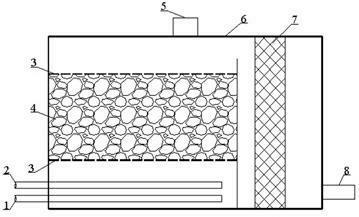

1.一种固定化微生物反应器的污水处理设备，其特征是，包括：反应器主体采用矩形结构，反应器通过竖直隔板分成两个空间，反应器上方通过上盖(6)密封，上盖(6)上设有出气口(5)，隔板上端和上盖(6)之间存有一定距离，布气管(1)和进水管(2)平行安置在反应器中一个空间的的下方，在布气管(1)和进水管(2)的上方设有通过不锈钢滤网(3)固定的载体(4);在另一个空间外侧设有出水管(8)，出水管(8)和隔板之间设有垂直插入反应器内部的固体多孔微生物滤板(7)。
2.根据权利要求1所述的固定化微生物反应器的污水处理设备，其特征在于：载体(4)是孔隙率控制在85%~90%的多孔软性填料。
3.根据权利要求1所述的固定化微生物反应器的污水处理设备，其特征在于：固体多孔微生物滤板(7)采用孔隙率控制在70%~80%的微孔陶瓷烧结板。
说明书
一种固定化微生物反应器的污水处理设备
技术领域
本实用新型涉及一种污水处理设备，特别是一种固定化微生物反应器的污水处理设备，属于膜生物反应器处理技术，是环境保护技术领域。
背景技术
膜生物反应器(MBR)是现代膜分离技术与生物技术有机结合的一种新型污水生物处理技术，广泛应用于中小型污、废水处理领域，尤其适合于处理生活污水。通过在MBR工艺中使用高分子滤膜获得良好的出水水质，但膜易污染、使用寿命短、造价高，由此制约了它的推广使用。主要由以下几方面导致：
①高分子滤膜直接接触高浓度活性污泥，膜污染严重。较长时间停止运行后，膜面上会长微生物，再次启动时污染不易消除。
②系统运行费用高。过膜阻力大，不能依靠重力出水，真空出水系统额外耗电;曝气量大，气水比达到20:1～30:1。
③设备造价高，仅膜系统部分占设备总价的三分之一以上;膜的使用寿命短且更换费用高。
本实用新型就是针对上述MBR的缺陷进行改进的一种固定化微生物反应器。
发明内容
发明目的：本实用新型针对现有技术的不足，采用了一种多孔的固体生物滤板替代了MBR中的高分子滤膜,提供一种简单易行、运行费用低、处理效率高、使用寿命长、应用范围广的固定化微生物反应器的污水处理设备。
技术方案: 本实用新型公开了一种固定化微生物反应器的污水处理设备，包括：反应器主体采用矩形结构，反应器通过竖直隔板分成两个空间，反应器上方通过上盖密封，上盖上设有出气口，隔板上端和上盖之间存有一定距离，布气管和进水管平行安置在反应器中一个空间的的下方，在布气管和进水管的上方设有通过不锈钢滤网固定的载体;在另一个空间外侧设有出水管，出水管和隔板之间设有垂直插入反应器内部的固体多孔微生物滤板。
其中，载体是孔隙率控制在85%~90%的多孔软性填料。
其中，固体多孔微生物滤板采用孔隙率控制在70%~80%的微孔陶瓷烧结板。
有益效果：本实用新型公开的软性载体适于微生物的生长繁殖，使得系统中微生物总量是常规MBR设备的4～6倍。污水通过生物层，发挥微生物的吸附、降解作用，使出水水质有效提高。载体采用的多孔软性填料，其孔隙率控制在85%~90%，表面为好氧菌、生物膜载体表面与微孔中生长有微生物膜内部为厌氧菌，中间为兼氧菌的复合生态系统;沿设备中污水流动方向，构成了由细菌、原生动物、后生动物形成的完整微生物链，污泥产量小，污水的有机物降解程度高。由无机固体多孔微生物滤板取代高分子滤膜，彻底解决了膜污染。固体多孔微生物滤板采用无机材料—微孔陶瓷烧结板，其孔隙率控制在70%~80%之间。
